Luogo di origine:
Cina
Marca:
JFOPT
Certificazione:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
Numero di modello:
LC/U-LC/U 12-96C SM Pullingeye PatchCord
Contattici
LC/UPC-LC/UPC patch cord 12-96 core G652D/G657A1/G657A2 strettamente tamponato con kit di estrazione degli occhi
i cordoni per cerotti pre-terminati LC-LC con kit di attrazione dell'occhio sono fabbricati con un kit di attrazione dell'occhio al punto di ramificazione, basati su cordoni per cerotti con ramificazione multi-core,che consentono di tirare e trascinare direttamente il cordone del cerotto durante la costruzioneIl kit di pulling-eye può essere compatibile con vari tipi di cordoni patch, quali cavi ottici bundled, mini cavi ottici, cavi ottici multi-core corazzati,Cavi ottici a lunga distanzaSe viene utilizzato un cavo ottico integrato come spina dorsale, la fibra interna a buffer fisso 0,9 può tipicamente essere terminata direttamente,o può essere terminato utilizzando un'unità di ramificazione e una struttura di condotti per creare un ramo con un 2.0/3.0 diametro esterno.
Tutti i cordoni a patch pre-terminati LC-LC prodotti da JFOPT utilizzano ferrule in ceramica di grado triplo "A" e cablaggi in fibra ottica di alta qualità per garantire la trasmissione del segnale e la durata a lungo termine.In aggiunta, JFOPT dispone di un team tecnico professionale in grado di personalizzare varie strutture di trazione, strutture di rami e strutture di cavi per adattarsi a diversi scenari di costruzione.
* Caratteristiche
| 1CTCC ferrule in ceramica di grado triplo A | 2Utilizzare nuclei di fibre di alta qualità di CORNING/YOFC |
 |
|
| 3Molteplici opzioni per strutture di trazione del cordone di patch in fibra ottica | 4Kit di estrazione degli occhi personalizzato per una migliore compatibilità e stabilità |
|
|
*Applicazioni
1.Reti di accesso in fibra
2Trasmissione dati in fibra
3- sistemi di comunicazione in fibra, reti di televisione via cavo, reti di telecomunicazione
4.Reti locali (LAN), reti di ampia area (WAN), FTTx
* Parametri del connettore
|
Tipo di connettore |
SC/LC/FC/ST |
|||
|
Tipo di ferrule |
Modalità singola: UPC/APC; Modalità multi: UPC |
|||
|
Materiale di ferrule |
Ferrule in ceramica di zirconio di grado A |
|||
|
Colore del connettore |
Blu/verde/biancastro/acqua/mauro |
|||
|
Perdita di inserimento |
≤ 0,3 dB/≤ 0,2 dB/≤ 0,15 dB |
|||
|
Risultato di perdita |
Modalità singola: UPC≥50dB; APC≥60dB; Modalità multi: ≥25dB |
|||
|
Ripetibilità |
≤ 0,2 dB |
|||
|
Intercambiabilità |
≤ 0,2 dB |
|||
* Parametri di geometria 3D (facoltativo)
|
Articolo 2 |
UPC |
APC |
||||
|
SC / FC / ST |
LC |
SC / FC |
LC |
|||
|
SM |
MM |
SM |
MM |
SM |
SM |
|
|
Raggio di curvatura (mm) |
10-25 |
7-25 |
5-12 |
|||
|
Spostamento dell'apice (μm) |
≤ 50 |
≤ 30 |
||||
|
Fibra depressa (nm) |
± 100 |
|||||
|
deviazione dell'angolo (°) |
0 |
8±0.3 |
||||
|
Diviazione dell'angolo di legame (°) |
0 |
± 0.5 |
||||
|
Diametro della fibra (μm) |
123-135 |
|||||
* Parametri del cavo ottico
|
Progetto |
Parametro |
|||||||
|
Tipo di fibra |
G652D / G657A1 / G657A2 / G655 / OM1 / OM2 / OM3 / OM4 / OM5 |
|||||||
|
Numero di fibre |
2 |
4 |
6 |
8 |
12 |
24 |
36 |
48 |
|
Diametro del tampone stretto |
0.9 mm |
|||||||
|
Membro della forza |
Fabbricazione a partire da fibre sintetiche |
|||||||
|
Materiale della giacca esterna |
PVC / LSZH |
|||||||
|
Diametro della giacca esterna |
3.0 mm |
5.0 mm |
5.2 mm |
5.5 mm |
6.2 mm |
8.2 mm |
9.5 mm |
10.5 mm |
|
Colore della giacca esterna |
Giallo / Arancione / Acqua / Verde / Violeta / Personalizzato |
|||||||
|
Resistenza alla trazione (a lungo termine) |
150N |
300N |
||||||
|
Resistenza alla trazione (a breve termine) |
300N |
600N |
||||||
|
Resistenza alla frantumazione (a lungo termine) |
200N/10cm |
|||||||
|
Resistenza alla frantumazione (a breve termine) |
1000N/10cm |
|||||||
|
Radius minimo di piegatura (dinamico) |
20D |
|||||||
|
Radius minimo di piegatura (statico) |
10D |
|||||||
|
Temperatura di funzionamento |
-20~60°C |
|||||||
|
Temperatura di conservazione |
-20~60°C |
|||||||
|
Classificazione del fuoco |
OFN / OFNR / OFNP |
|||||||

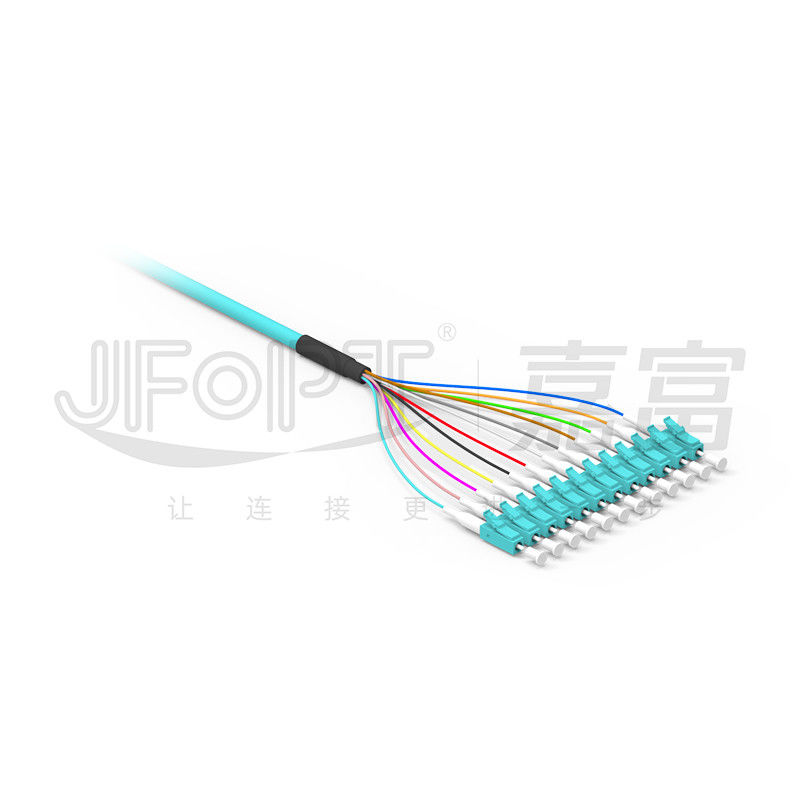

* Opzioni di ramificazione
|
|
|
|
Struttura del cavo principale |
|
|
|
|
|
Fanout di lunghezza uguale |
Fanout di lunghezza disuguale |
|
|
|
|
Ramificazione della sottunità diretta |
|
|
|
|
|
Ramificazione di fibra con tubo di 2,0/3,0 mm |
|
|
|
|
|
Ramificazione di fibre con tubo blindato nudo da 3,0 mm |
|
|
|
|
|
ramificazione della fibra con tubo di armatura a spirale da 3,0 mm |
|

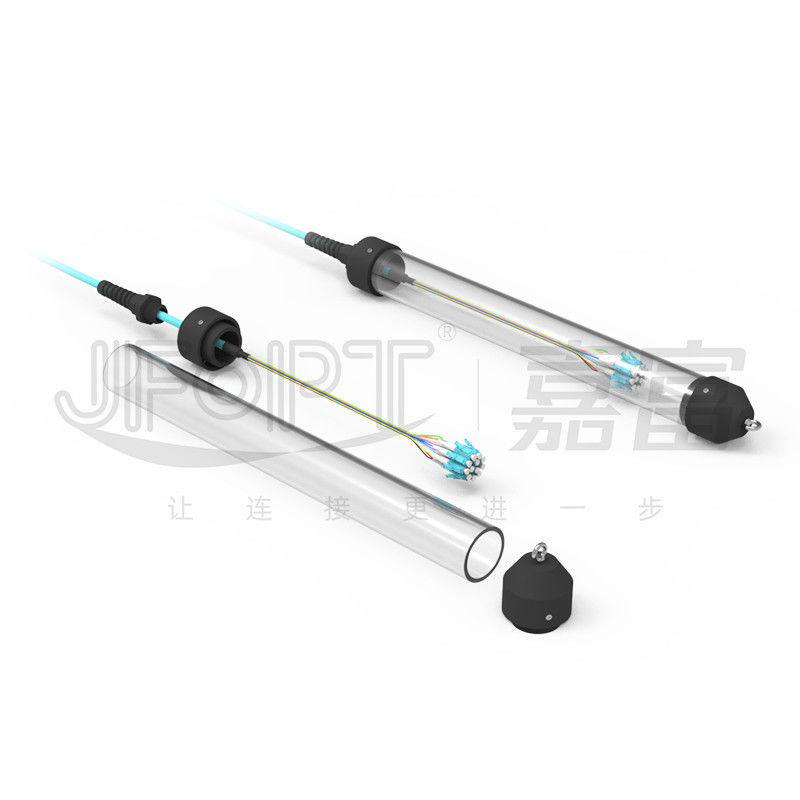

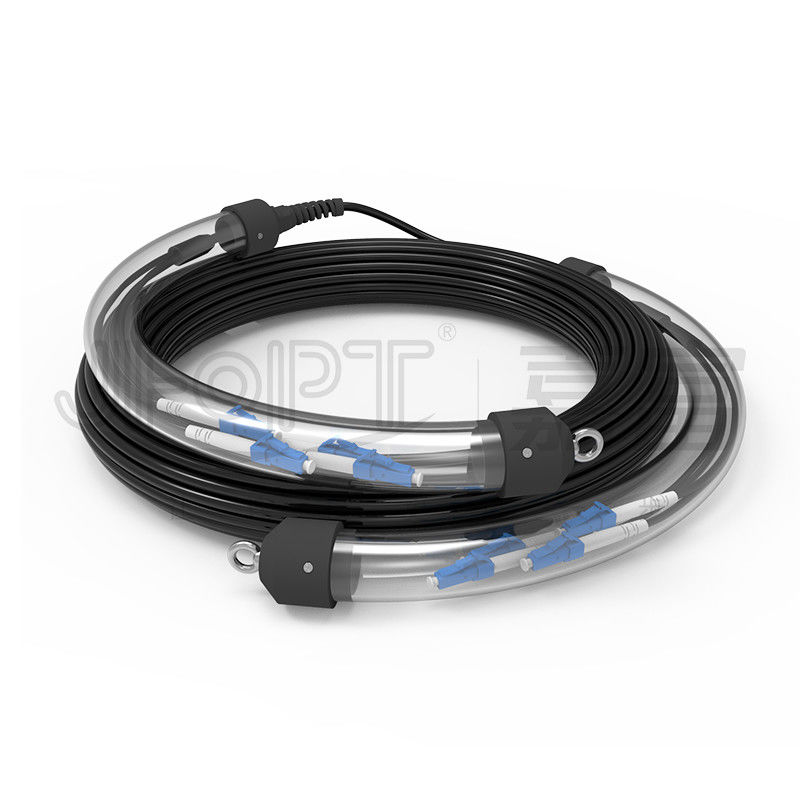

| Kit per l'estrazione dell'occhio con visualizzazione della struttura della manica a maglia |
|
| Kit di estrazione dell'occhio con manicotto a maglia e display della struttura del tubo interno in PVC |
|
| Kit di estrazione dell'occhio con manicotto a maglia e display della struttura del tubo interno in PVC |
|
| Kit di estrazione dell'occhio impermeabile con display di struttura del tubo ondulato |
|

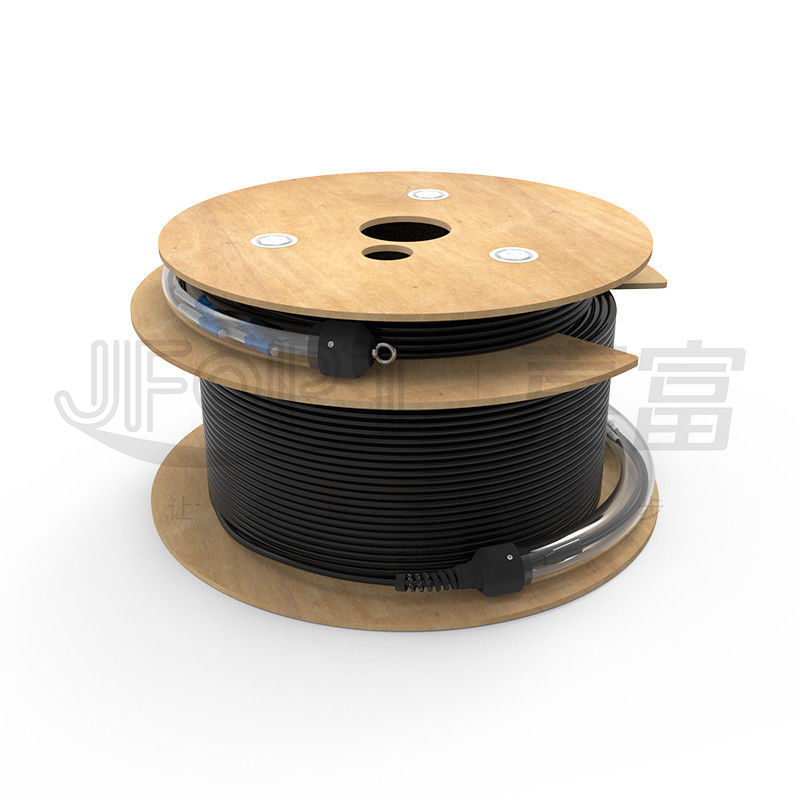

* Imballaggio del prodotto
|
|
|
|
Imballaggi di sacchetti auto sigillabili |
Imballaggi di cartone ingrossato |
* Forza della fabbrica
|
Specializzazione: JFOPT ha accumulato anni di esperienza nella produzione di saltatori di conteggio a grande nucleo, garantendo perdite estremamente basse e una lunga durata in ambienti complessi. |
|
||||
|
Capacità di produzione: Con 5 linee e attrezzature di produzione, JFOPT è dotata di macchine professionali di taglio di cavi multi-core di grande diametro per avvolgere velocemente, in modo efficiente e accurato vari cavi di grande diametro,garantire una consegna rapida. |
|
||||
|
Controllo della qualità: JFOPT attua un rigoroso controllo della qualità, affrontando eventuali problemi anormali generalmente riscontrati nei cavi a grande numero di nuclei attraverso l'ottimizzazione della qualità delle materie prime.Tutti i processi di produzione dei connettori sono sottoposti al 100% di ispezioni e test. |
|
||||
|
Sviluppo standard: JFOPT può personalizzare i cavi jumper in base alle esigenze dell'utente, tra cui colore del cavo, diametro esterno, tipo e quantità del nucleo di fibra e struttura del packaging.Per garantire l'attuazione delle specifiche tecniche del prodotto e la coerenza tra i diversi ordini di lotti, vengono utilizzati sigilli di campione e disegni tecnici.. |
|
||||
|
Innovazione tecnologica: JFOPT pone l'accento sull'innovazione tecnologica e dispone di un team di ricerca e sviluppo professionale che sviluppa continuamente dispositivi di fibra più avanzati e ad alte prestazioni. |
|
||||
|
Servizio e assistenza tecnica: JFOPT fornisce servizi completi di pre-vendita e post-vendita, inclusi consulenza tecnica, raccomandazioni sui prodotti e manutenzione post-vendita,soddisfare le esigenze dei clienti e garantire la soddisfazione dei clienti. |
|
||||
* Frequenti domande e risposte- Sì.
1.Che cosa deve essere considerato quando si personalizzano i cordoni di patch in fibra ottica standard?
Lunghezza totale del cordone di patch / Lunghezza del ramo / Diametro del cavo di ramo / Materiale del cavo di fibra / Tipo di fibra e numero di nuclei / Colore / Etichettatura e altri requisiti di personalizzazione.
2Come possiamo assicurare la stabilità dei nostri cordoni standard di fibra ottica?
I cordoni di patch in fibra ottica della JFOPT sono sottoposti a una progettazione di processo per garantire che il 100% dei connettori superino il test di perdita di inserimento e l'ispezione della faccia finale, garantendo parametri stabili.
3Qual e' il nostro tempo di consegna?
Per i prodotti standard, il nostro tempo di consegna è controllato entro 5 giorni lavorativi, garantendo una spedizione rapida.
