Luogo di origine:
La Cina
Marca:
JFOPT
Numero di modello:
MPO/P (F) - MPO/P (F) - 12F-OM3-3,0-LSZH-SL-B-1M
Contattici

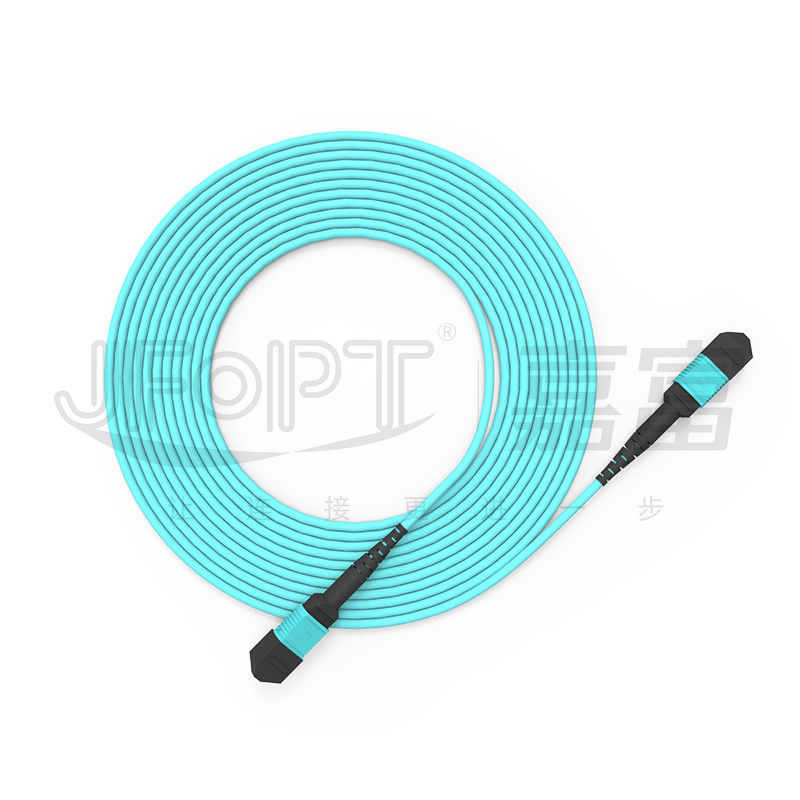

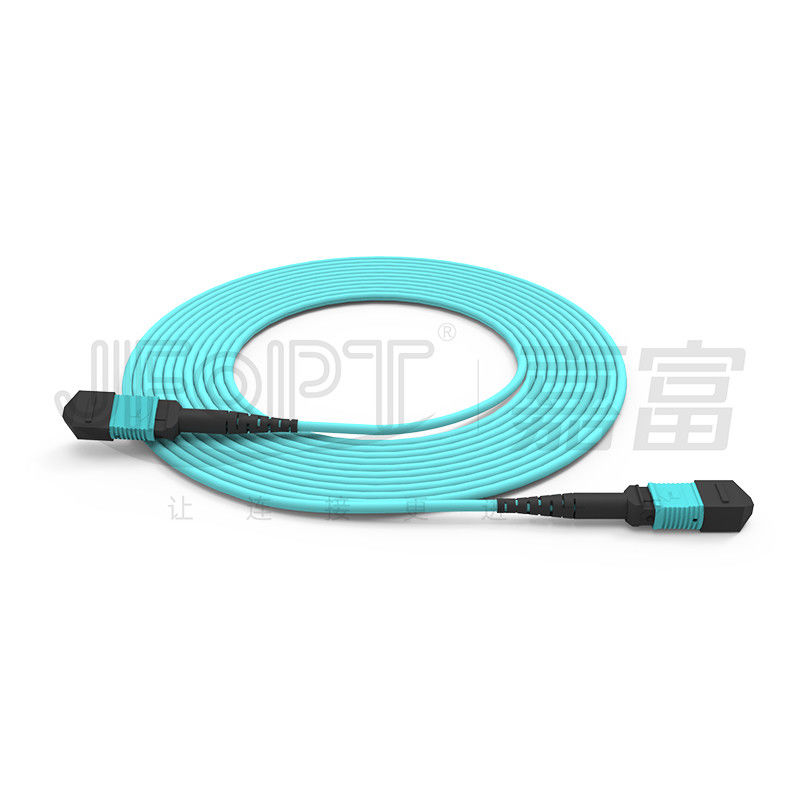

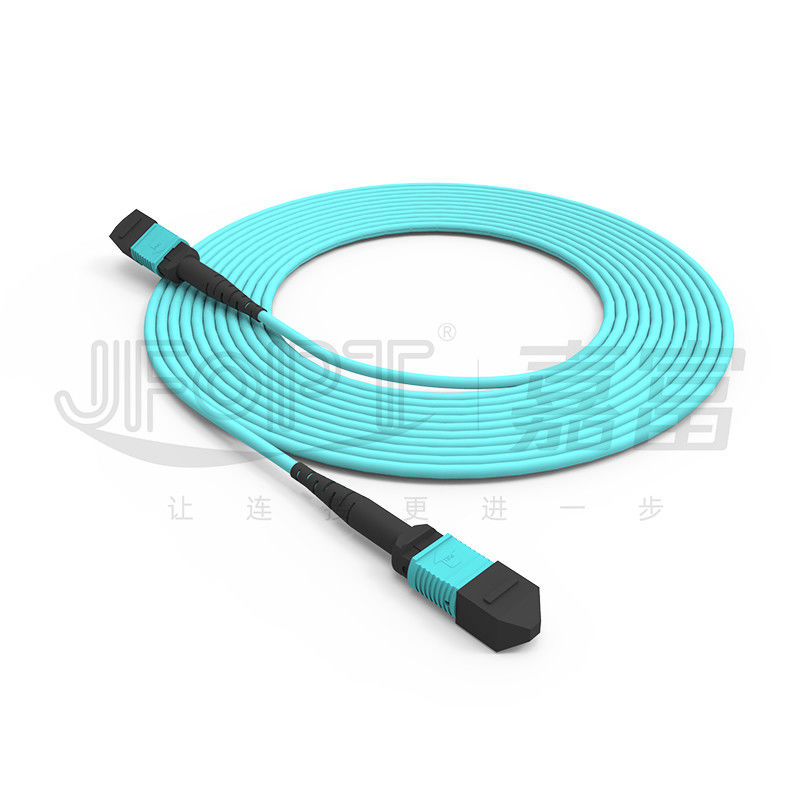

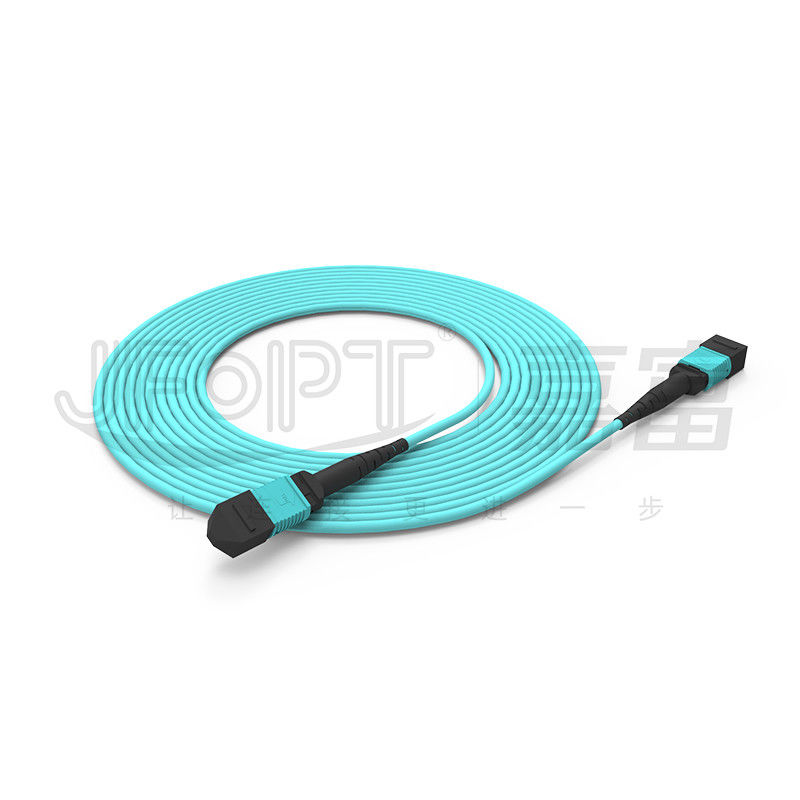

12 - di polarità mista dell'acqua B del cavo 50/125 3.0mm LSZH del tronco del centro MPO
Il cavo del tronco di MPO-MPO è un cavo di saltatore a fibra ottica ad alta densità. Il suo puntale della TA è fatto di resina, con la stabilità e l'affidabilità eccellenti, assicurandosi oltre 500 accoppiamenti. I cavi del tronco di JFOPT MPO sono fatti con i cavi ottici di alta qualità, offrenti la prestazione di trasmissione bassa di perdita di inserzione. Grazie ai loro materiali superiori del rivestimento del cavo e del aramid, inoltre hanno la migliori resistenza alla trazione e stabilità di temperatura. I cavi del tronco subiscono i processi difficili di qualità rigorosa multipla per assicurare che rispettino le norme più di alta qualità. Forniamo i servizi su misura le vari lunghezze e tipi di cavo per soddisfare le vostre esigenze specifiche. Ulteriormente, offriamo le prevendite e servizi di assistenza al cliente completi e supporto tecnico per assicurare la vostra soddisfazione.
* caratteristiche
|
①un collegamento di 12 fibre |
②Fatto con fibra curvatura-insensibile OM3 per migliorare stabilità della trasmissione |
||||
|
|
|
||||
|
③Puntale multiconduttore di alta qualità e con poche perdite della TA |
④100% terminato e provato per assicurare prestazione di trasmissione |
||||
|
|
|
||||
|
⑤Adatto a collegamenti ad alta densità |
⑥Installazione più veloce, riducente tempo operativo |
||||
|
|
|
||||
* applicazioni
cablaggio del centro 1.Data
Sistemi delle comunicazioni ottiche 2.40G/100G, moduli ottici di QSFP
sistemi di comunicazione ottici 3.Fiber, reti tv via cavo, reti di telecomunicazioni
reti di area 4.Local (LANs), reti in area geografica (WAN), FTTx
* parametri del connettore di MPO/MTP
|
Tipo del connettore |
Perdita di inserzione |
Attenuazione di riflessione |
|||
|
Tipico |
Massimo |
||||
|
Connettore di MPO |
Norma di MP |
0.2dB |
0.75dB |
APC≥60dB |
|
|
MP con poche perdite |
0.1dB |
0.35dB |
|||
|
Norma di millimetro |
0.2dB |
0.6dB |
PC≥25dB |
||
|
Millimetro con poche perdite |
0.1dB |
0.35dB |
|||
|
Connettore di MTP |
Norma di MP |
0.25dB |
0.5dB |
APC≥60dB |
|
|
MP con poche perdite |
0.12dB |
0.25dB |
|||
|
Norma di millimetro |
0.2dB |
0.45dB |
PC≥25dB |
||
|
Millimetro con poche perdite |
0.12dB |
0.25dB |
|||
|
Maschio/femminile |
Maschio: con il Pin, femmina: senza Pin |
||||
* parametri geometrici 3D (facoltativi)
|
Oggetti |
Massimo |
Min |
||
|
Raggio di curvatura (millimetri) |
X |
2000 |
-10000 |
|
|
Y |
- |
5 |
||
|
Angolo (°) |
X |
0,15 |
-0,15 |
|
|
Y (APC) |
8,2 |
7,8 |
||
|
Y (PC) |
0,2 |
-0,2 |
||
|
Raggio di curvatura del centro ottico (millimetri) |
- |
1 |
||
|
Altezza della fibra (nanometro) |
3500 |
1000 |
||
|
Differenza di altezza di fibra adiacente (nanometro) |
500 |
N/A |
||
|
Complanare negativo massimo (nanometro) |
300 |
N/A |
||
* opzioni di colore del connettore
|
Connettore di MPO |
||||
|
Singolo modo |
Verde |
Giallo |
||
|
Fornisca di rimandi il numero PANTONE 2270C di colore |
Fornisca di rimandi il numero PANTONE 100C di colore |
|||
|
|
|
|||
|
Misto |
Beige |
Acqua |
||
|
Fornisca di rimandi il numero PANTONE 7534C di colore |
Fornisca di rimandi il numero PANTONE 2226C di colore |
|||
|
|
|
|||
|
Viola |
- |
|||
|
Fornisca di rimandi il numero PANTONE 7641C di colore |
||||
|
|
||||
|
Connettore di MTP |
||||
|
Singolo modo |
Verde |
Giallo |
||
|
Fornisca di rimandi il numero PANTONE 346C di colore |
Fornisca di rimandi il numero PANTONE 106C di colore |
|||
|
|
|
|||
|
Misto |
Beige |
Nero |
||
|
Fornisca di rimandi il numero PANTONE 7534U di colore |
Fornisca di rimandi il nero 6C di numero PANTONE di colore |
|||
|
|
|
|||
|
Acqua |
Heather Violet |
|||
|
Fornisca di rimandi il numero PANTONE 310C di colore |
Fornisca di rimandi il numero PANTONE 1905C di colore |
|||
|
|
|
|||
|
Viola di Munsell |
Magenta |
|||
|
Fornisca di rimandi il numero PANTONE 2587C di colore |
Fornisca di rimandi il numero PANTONE 208C di colore |
|||
|
|
|
|||
|
Verde di calce |
|
|||
|
Fornisca di rimandi il numero PANTONE 375C di colore |
||||
|
|
||||
* parametri del cavo ottico
|
Oggetto |
Parametro |
|||
|
Tipo della fibra |
G652D/G657A1/OM1/OM2/OM3/OM4/OM5 facoltativo |
|||
|
Numero di fibre |
8/12/16/24 facoltativo |
|||
|
Elemento di rinforzo |
Filato di Aramid |
|||
|
Materiale esterno della guaina |
LSZH/PVC/TPU facoltativo |
|||
|
Diametro esterno della guaina |
3.0mm |
|||
|
Colore esterno della guaina |
Su ordine |
|||
|
Resistenza alla trazione massima (lungo termine) |
80N |
|||
|
Resistenza alla trazione di massimo (a breve termine) |
150N |
|||
|
Resistenza massima di schiacciamento (a lungo termine) |
100N/cm |
|||
|
Resistenza massima di schiacciamento (a breve termine) |
500N/cm |
|||
|
Raggio di piegamento minimo (dinamica) |
20D |
|||
|
Raggio di piegamento minimo (elettricità statica) |
10D |
|||
|
Temperatura di funzionamento |
-20~60℃ |
|||
|
Temperatura di stoccaggio |
-20~60℃ |
|||
|
Ritardo di fiamma |
OFN/OFNR/OFNP facoltativo |
|||
* opzioni dello stivale
|
Stivale di MPO |
||||
|
Tipo |
Specificazione |
Cavo applicabile |
Immagine |
Disegni |
|
Stivale rotondo |
una lunghezza 33mm di 3,0 stivali |
3.0/3.2 |
|
|
|
una lunghezza 17mm di 3,0 stivali |
3.0/3.2 |
|
|
|
|
una lunghezza 33mm di 4,0 stivali |
3.8/4.0 |
|
|
|
|
Stivale quadrato |
una lunghezza 25mm di 3,0 stivali |
3.0/3.2 |
|
|
|
una lunghezza 17mm di 4,0 stivali |
3.8/4.0 |
|
|
|
|
Stivale del cavo a nastro |
lunghezza 22mm dello stivale 2.5*5.0 |
2.5*5.0 |
|
|
|
Stivale nudo della fibra del nastro |
Lunghezza nuda 19mm dello stivale della fibra del nastro |
Fibra nuda del nastro |
|
|
|
Linguetta di tirata |
Universale per tutti gli stivali |
Universale |
|
|
|
Tipo dello stivale di MTP |
||||
|
Tipo |
Specificazione |
Cavo applicabile |
Immagine |
Disegni |
|
Stivale rotondo |
una lunghezza 33.2mm di 2,0 stivali |
2,0 |
|
|
|
una lunghezza 33.2mm di 3,0 stivali |
2.5/3.0 |
|
|
|
|
una lunghezza 16mm di 3,0 stivali |
3,0 |
|
|
|
|
3,0 lunghezze pieghevoli 33.6mm dello stivale |
3,0 |
|
|
|
|
una lunghezza 33.2mm di 3,6 stivali |
3,6 |
|
|
|
|
una lunghezza 16mm di 3,6 stivali |
3,6 |
|
|
|
|
3,6 lunghezze pieghevoli 33.6mm dello stivale |
3,6 |
|
|
|
|
una lunghezza 33.2mm di 4,5 stivali |
4.0/4.5 |
|
|
|
|
una lunghezza 33.2mm di 5,5 stivali |
5.0/5.5 |
|
|
|
|
Stivale del cavo |
lunghezza 33.2mm dello stivale 3.0*6.0 |
3.0*6.0 |
|
|
|
lunghezza 21.3mm dello stivale 2.5*5.0 |
2.5*5.0 |
|
|
|
|
Stivale nudo della fibra del nastro |
Lunghezza nuda 19mm dello stivale della fibra del nastro |
Fibra nuda del nastro |
|
|
|
Linguetta di spinta |
Universale per tutti gli stivali |
Universale |
|
|
* selezione di polarità
|
cavo di toppa 12F |
||||
|
|
||||
|
cavo di toppa 24F |
||||
|
|
* imballaggio del prodotto
|
|
|
|
Borsa antistatica ispessita |
Cartone ispessito |
* forza della fabbrica
|
Professionale: JFOPT ha messo a fuoco sulla produzione dei saltatori di MPO per più di 10 anni. Con la tecnologia professionale e una serie completa di attrezzatura di prima classe di marca (SUMIX/JRG/OPTOTEST), può produrre i saltatori di alta qualità e ad alto rendimento di MPO. |
|
||||
|
Capacità di produzione: JFOPT ha 5 linee di produzione di MPO, permettendo che la produzione rapida ed efficiente di un gran quantità di cavi del tronco di MPO risponda alle esigenze del cliente. |
|
||||
|
Controllo di qualità: JFOPT implementa il controllo di qualità rigoroso ad ogni punto, da materia prima alla produzione. Conduciamo le ispezioni ed il monitoraggio professionali di qualità, compreso le prove dell'interferometro 3D di 100%, la prova di perdita di inserzione e l'ispezione del fine-fronte, per assicurare la qualità del prodotto. |
|
||||
|
Fissazione delle norme: JFOPT può formulare e implementare rigorosamente le norme di produzione del saltatore di MPO secondo le necessità dell'utente di assicurare la consistenza di prodotto e la stabilità della prestazione. |
|
||||
|
Innovazione tecnologica: JFOPT mette a fuoco su innovazione tecnologica ed ha un gruppo professionale di R & S per sviluppare continuamente i saltatori di MPO con le funzioni più avanzate ed il rendimento elevato. |
|
||||
|
Servizio e supporto tecnico: JFOPT fornisce alle prevendite ed ai servizi di assistenza al cliente completi, compreso consultazione tecnica, la raccomandazione del prodotto, la manutenzione post-vendita, ecc., soddisfare le esigenze del cliente ed assicurare la soddisfazione del cliente. |
|
||||
* frequente Q&A
le edizioni 1.What dovrebbero essere pagate l'attenzione a quando personalizzando i saltatori di MPO?
Lunghezza del saltatore di MPO/materiale del cavo/tipo della fibra e numero di centri/maschio del connettore/norma dell'inserzione/femminile perdita/colore/etichetta e di altri requisiti su misura.
2.How fa il nostro saltatore di MPO assicurano i parametri stabili?
Il saltatore 100% del MPO di JFOPT ha superato la prova di interferenza 3D e 100% ha superato la prova di attenuazione di riflessione di inserzione per assicurare i parametri stabili.
termine d'esecuzione 3.Our?
Possiamo produrre i connettori di 30000+ MPO al mese, che può completamente garantire la vostra spedizione veloce.
4.What che altri prodotti derivati di MPO noi fanno?
Possiamo anche produrre i prodotti relativi di MPO quale il ponticello maschio--femminile di transizione connector/MT dell'interruttore /MPO attenuator/MPO di MPO.
