Luogo di origine:
La Cina
Marca:
JFOPT
Numero di modello:
MPO/P (F) - LC/U 12F OM3 3,0 LSZH SL B 1M
Contattici

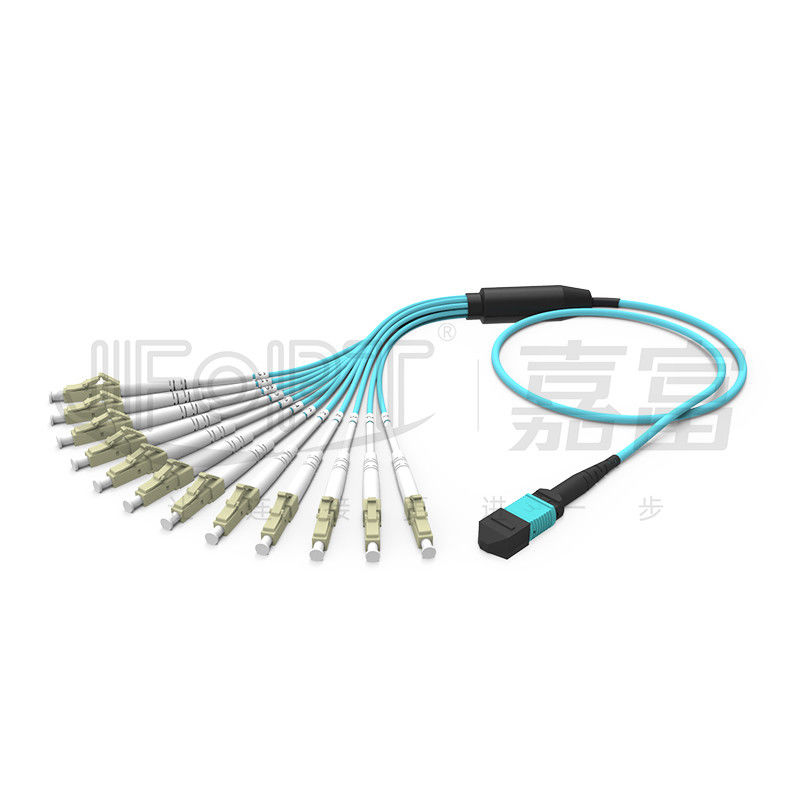

MPO-LC/SC/FC/ST Short Branch Patch Cord - 12 fibre MPO - LC Duplex MPO Breakout Cable Multimode 50/125 3.0mm LSZH Aqua B polarità
I jumper in fibra di derivazione MPO/MTP sono progettati per convertire il connettore MPO/MTP multifibra in connettori LC/SC/FC/ST a fibra singola utilizzando una struttura di ramificazione.È ampiamente utilizzato in ambienti in fibra ottica integrati ad alta densità come i data center.I ponticelli in fibra di ramo JFOPT MPO/MTP sono realizzati con fibre di alta qualità di marchi leader come Corning e Yangtze Optical Fiber, oltre a puntali MT e in ceramica di alta qualità.Strutture di ramificazione personalizzate garantiscono una trasmissione dati stabile a lungo termine.JFOPT può fornire varie opzioni di personalizzazione come tipi di connettori, lunghezze dei cavi, lunghezze dei rami, materiali e diametri dei rami, conteggi e polarità delle fibre ramificate e colori dei cavi per soddisfare i diversi requisiti di cablaggio.
* Caratteristiche
|
① Connessione duplex MPO-LC a 12 fibre
|
②Realizzato con fibra OM3 insensibile alla piegatura per migliorare la stabilità della trasmissione
|
|
|
|
③ Puntali multifibra MT a bassa perdita di alta qualità e puntali in ceramica a bassa perdita
|
④ Utilizza fibra premium di marchi leader come Corning e Yangtze Optical Fiber
|
|
|
|
⑤Disponibile in varie strutture di ramificazione come tubi di biforcazione da 0,9 mm/2,0 mm/3,0 mm
|
⑥ Cablaggio ad alta densità, risparmio di spazio
|
|
|
|
⑦ Installazione semplice e rapida
|
-
|
|
-
|
* Applicazioni
1. Cablaggio del data center
Sistemi di comunicazione ottica 2.40G/100G
3. Sistemi di comunicazione in fibra ottica, reti TV via cavo, reti di telecomunicazioni
4. Reti locali (LAN), reti geografiche (WAN), FTTx
* Parametri del connettore MPO/MTP
|
Tipo di connettore |
Perdita di inserzione |
Perdita di ritorno |
|||
|
Tipico |
Massimo |
||||
|
Connettore MPO |
Norma SM |
0,2 dB |
0,75 dB |
APC≥60dB |
|
|
SM a bassa perdita |
0,1 dB |
0,35 dB |
|||
|
Norma MM |
0,2 dB |
0,6 dB |
PC≥25dB |
||
|
MM a bassa perdita |
0,1 dB |
0,35 dB |
|||
|
Connettore MTP |
Norma SM |
0,25 dB |
0,5 dB |
APC≥60dB |
|
|
SM a bassa perdita |
0,12 dB |
0,25 dB |
|||
|
Norma MM |
0,2 dB |
0,45 dB |
PC≥25dB |
||
|
MM a bassa perdita |
0,12 dB |
0,25 dB |
|||
|
Maschio femmina |
Maschio: con Pin, Femmina: senza Pin |
||||
*Parametri connettore SC/LC/FC/ST
|
Tipo di connettore |
Perdita di inserzione |
Perdita di ritorno |
|
|
SC/LC/FC/ST |
SM |
≤0,3 dB |
APC≥60dB |
|
MM |
≤0,3 dB |
UPC≥25dB |
|
* Parametri geometrici 3D MPO/MTP
|
Elementi |
Massimo |
min |
||
|
Raggio di curvatura (mm) |
X |
2000 |
-10000 |
|
|
Y |
- |
5 |
||
|
Angolo (°) |
X |
0,15 |
-0,15 |
|
|
Y(APC) |
8.2 |
7.8 |
||
|
Y(PC) |
0.2 |
-0,2 |
||
|
Raggio di curvatura del nucleo ottico (mm) |
- |
1 |
||
|
Altezza della fibra (nm) |
3500 |
1000 |
||
|
Differenza di altezza della fibra adiacente (nm) |
500 |
N / A |
||
|
Massimo complanare negativo (nm) |
300 |
N / A |
||
* SC/LC/FC/ST Parametri geometrici 3D (opzionale)
|
Elementi |
UPC |
APC |
||||
|
SC/FC/ST |
LC |
SC/FC |
LC |
|||
|
SM |
MM |
SM |
MM |
SM |
SM |
|
|
Raggio di curvatura (mm) |
10-25 |
7-25 |
5-12 |
|||
|
Offset apicale (μm) |
≤50 |
≤30 |
||||
|
Fibra depressa (nm) |
±100 |
|||||
|
Deviazione angolare (°) |
0 |
8±0,3 |
||||
|
Deviazione dell'angolo di legame (°) |
0 |
±0,5 |
||||
|
Diametro della fibra (μm) |
123-135 |
|||||
* Opzioni di colore del connettore
|
Connettore MPO |
||||
|
Modalità singola |
Verde |
Giallo |
||
|
Numero colore di riferimento PANTONE 2270C |
Numero colore di riferimento PANTONE 100C |
|||
|
|
|
|||
|
Multimodale |
Beige |
Acqua |
||
|
Numero colore di riferimento PANTONE 7534C |
Numero colore di riferimento PANTONE 2226C |
|||
|
|
|
|||
|
Viola |
- |
|||
|
Numero colore di riferimento PANTONE 7641C |
||||
|
|
||||
|
Connettore MTP |
||||
|
Modalità singola |
Verde |
Giallo |
||
|
Numero colore di riferimento PANTONE 346C |
Numero colore di riferimento PANTONE 106C |
|||
|
|
|
|||
|
Multimodale |
Beige |
Nero |
||
|
Numero colore di riferimento PANTONE 7534U |
Numero colore di riferimento PANTONE Black 6C |
|||
|
|
|
|||
|
Acqua |
Erica Violetta |
|||
|
Numero colore di riferimento PANTONE 310C |
Numero colore di riferimento PANTONE 1905C |
|||
|
|
|
|||
|
Viola di Munsell |
Magenta |
|||
|
Numero colore di riferimento PANTONE 2587C |
Numero colore di riferimento PANTONE 208C |
|||
|
|
|
|||
|
Verde lime |
- |
|||
|
Numero colore di riferimento PANTONE 375C |
||||
|
|
||||
|
connettore LC |
||||
|
Modalità singola |
Blu |
Verde |
||
|
|
|
|||
|
Multimodale |
Beige |
Acqua |
||
|
|
|
|||
|
Erica Violetta |
Verde lime |
|||
|
|
|
|||
* Parametri del cavo ottico
|
Articolo |
Parametro |
|||
|
Tipo di fibra |
Opzionale G652D/G657A1/OM1/OM2/OM3/OM4/OM5 |
|||
|
Conteggio delle fibre |
Facoltativo 8/12/16/24 |
|||
|
Elemento di rinforzo |
Filato aramidico |
|||
|
Materiale della guaina esterna |
Opzionale LSZH/PVC/TPU |
|||
|
Diametro guaina esterna |
3,0 mm |
|||
|
Colore guaina esterna |
Fatto su misura |
|||
|
Massimo.Resistenza alla trazione (a lungo termine) |
80 N |
|||
|
Massimo.Resistenza alla trazione (a breve termine) |
150 N |
|||
|
Massimo.resistenza allo schiacciamento (a lungo termine) |
100 N/cm |
|||
|
Massimo.resistenza allo schiacciamento (a breve termine) |
500 N/cm |
|||
|
Raggio di curvatura minimo (dinamico) |
20D |
|||
|
Raggio minimo di curvatura (statico) |
10D |
|||
|
Temperatura di esercizio |
-20~60℃ |
|||
|
Temperatura di conservazione |
-20~60℃ |
|||
|
Ritardo di fiamma |
OFN/OFNR/OFNP facoltativo |
|||
* Opzioni connettore LC
|
Selezione di prodotti duplex |
|||||
|
Diametro del cavo |
Tipo di stivale |
Immagine |
Disegno |
||
|
2,0 mm |
Standard |
|
|
||
|
3,0 mm |
Standard |
|
|
||
|
Selezione di un unico prodotto |
|||||
|
Diametro del cavo |
Tipo di stivale |
Immagine |
Disegno |
||
|
0,9 mm |
Standard |
|
|
||
|
2,0 mm |
Standard |
|
|
||
|
3,0 mm |
Standard |
|
|
||
*Opzioni di ramificazione
|
|
|
|
Struttura principale di spelatura dei cavi |
|
|
|
|
|
Fanout con uguale lunghezza |
Fanout con lunghezza diversa |
|
|
|
|
Ramificazione della subunità diretta da 0,9 mm |
|
|
|
|
|
Ramificazione della subunità diretta 2.0/3.0mm |
|
* Selezione della polarità
|
MPO/MTP |
||||
|
|
||||
|
|
|
LC |
||||
|
|
||||
|
|
* Confezione del prodotto
|
|
|
|
Borsa antistatica ispessita |
Cartone ispessito |
* Forza di fabbrica
|
Specializzazione: Con oltre 20 anni di esperienza nella produzione di MPO e ponticelli in fibra ottica convenzionali, JFOPT dispone di un team di ricerca e sviluppo professionale e di attrezzature di produzione dedicate a soddisfare le diverse esigenze di installazione.I nostri prodotti hanno superato numerosi test e certificazioni internazionali. |
|
||||
|
Capacità di produzione: JFOPT dispone di più linee di produzione per MPO e connettori convenzionali, oltre a cavi e apparecchiature di derivazione, garantendo consegne rapide. |
|
||||
|
Controllo di qualità: JFOPT dispone di rigorose misure di controllo della qualità, tra cui l'ispezione dell'estremità in fabbrica e il test al 100%, utilizzando apparecchiature di collaudo professionali per garantire prestazioni di trasmissione stabili. |
|
||||
|
Standardizzazione: JFOPT è in grado di fornire vari servizi di personalizzazione per tipi di connettori, tipi di cavi, diametri esterni, colore, sequenze di fili, imballaggi e altro, e supporta anche la produzione personalizzata basata su progetti o campioni forniti dal cliente, garantendo coerenza e stabilità delle prestazioni per soddisfare i diversi requisiti di cablaggio . |
|
||||
|
Innovazione tecnologica: JFOPT si concentra sull'innovazione tecnologica e dispone di un team di ricerca e sviluppo professionale dedicato allo sviluppo e alla produzione di vari ponticelli in fibra ottica ad alte prestazioni, che soddisfano le mutevoli esigenze del mercato. |
|
||||
|
Servizio e supporto tecnico: JFOPT fornisce servizi pre-vendita e post-vendita completi, tra cui consulenza tecnica, consigli sui prodotti e manutenzione post-vendita, per soddisfare le esigenze dei clienti e garantire la loro soddisfazione. |
|
||||
* Frequenti domande e risposte
1. Cosa devo considerare quando si personalizzano i ponticelli di derivazione MPO?
Quando si personalizzano i ponticelli di derivazione MPO, è necessario considerare i seguenti fattori: lunghezza, lunghezza della diramazione, diametro del filo di diramazione, materiale del cavo, tipo e numero di fibre, connettori maschio/femmina, standard di perdita della ghiera, colore, etichettatura e altri requisiti di personalizzazione.
2. Come garantiamo la stabilità dei parametri dei nostri ponticelli in fibra?
JFOPT garantisce la stabilità dei parametri dei ponticelli in fibra attraverso il test della perdita di inserzione al 100% e l'ispezione dell'estremità.
3. Qual è il nostro tempo di consegna?
Per i prodotti normali, il nostro tempo di consegna è entro 5 giorni lavorativi, garantendo una spedizione rapida.
4.Quali altri prodotti derivati da MPO offriamo?
Oltre ai ponticelli di derivazione MPO, produciamo anche loopback MPO, attenuatori MPO, connettori adattatori MPO maschio-femmina, ponticelli MT e altri prodotti MPO correlati.
