Luogo di origine:
La Cina
Marca:
JFOPT
Certificazione:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
Numero di modello:
MTP-MTP 16C OM3/4/5 3,0 LSZH Aque
Contattici

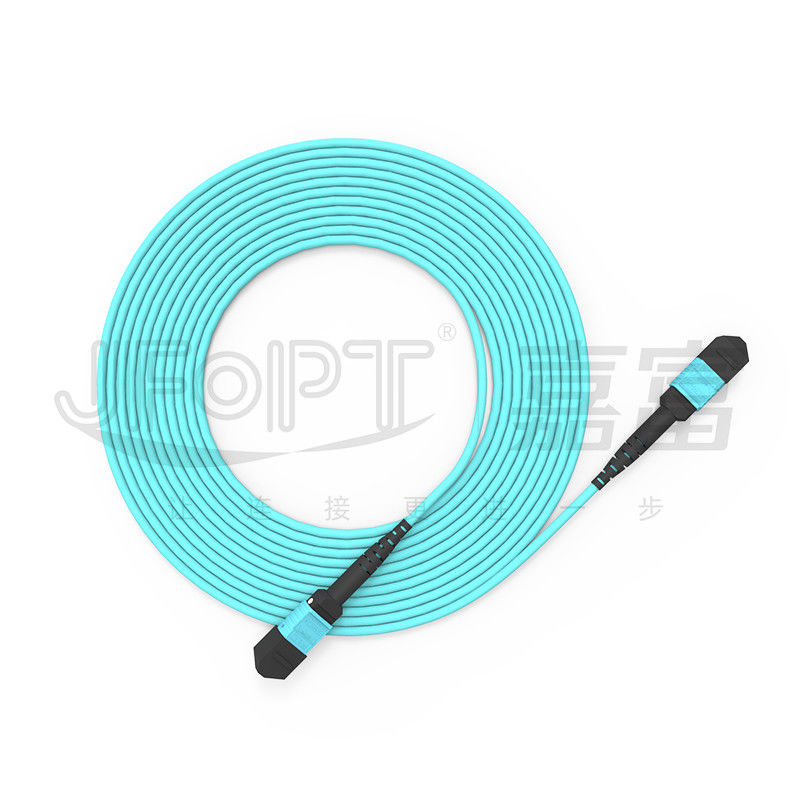

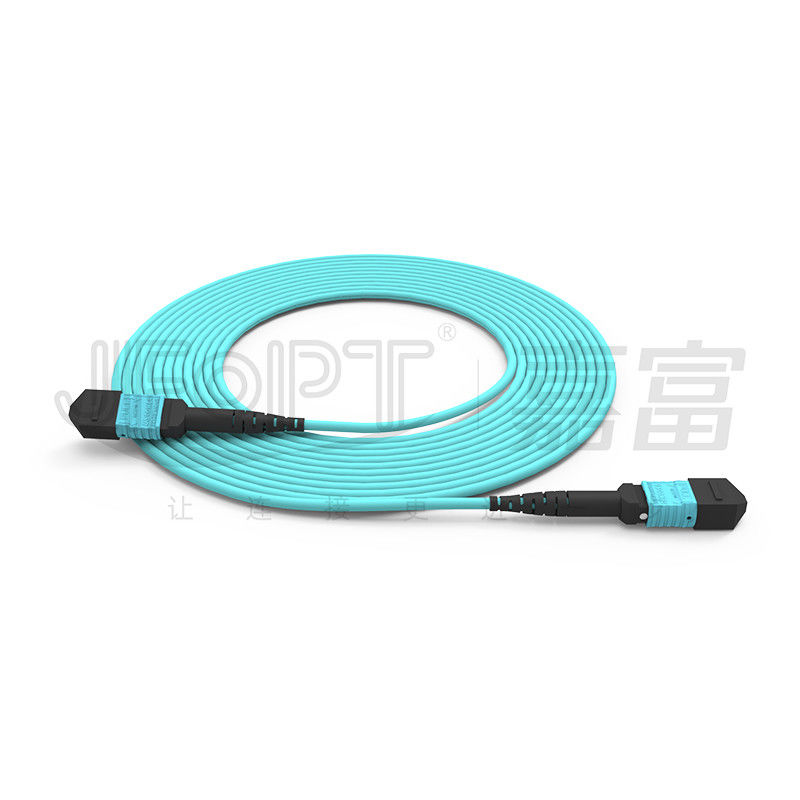

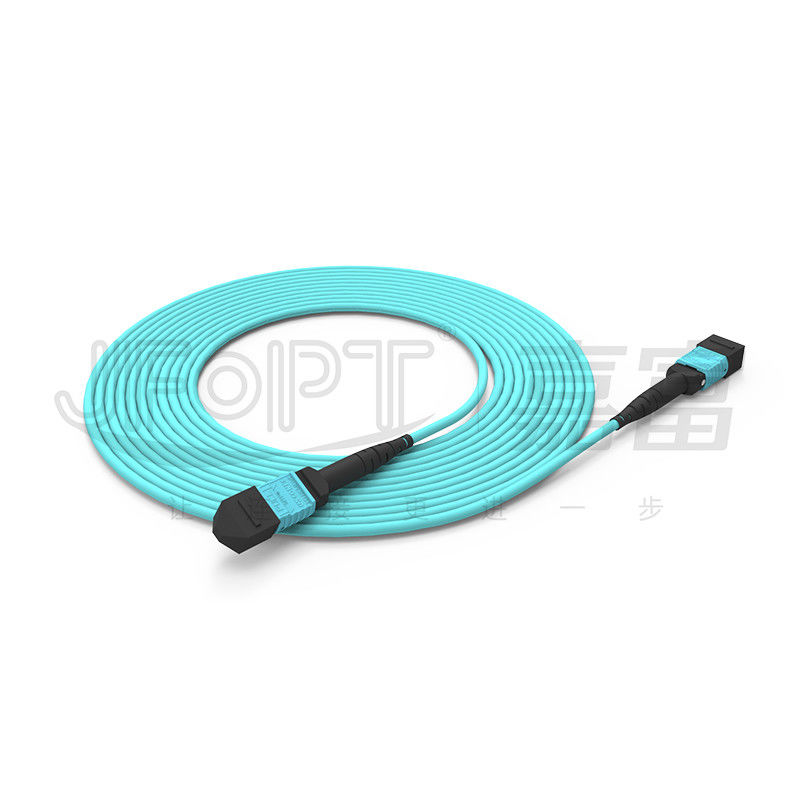

Saltatore OM3 della fibra dei centri di MTP 16/cavo di toppa misto acqua MTP OM5/di OM4 3,0 LSZH
JFOPT MTP e MTP PRO sia utilizzare i connettori importati originali che i puntali di USCONEC e subire un processo di lucidatura di 5 punti per assicurare la prestazione del connettore rispetta le norme di IEC. I saltatori della spina dorsale di MTP-MTP sono ampiamente usati per la connettività fra le stanze del centro dati e le costruzioni. I 16 centri il connettore di MTP che caratterizza si agitano/progettazione di chiave-giù ed una volta combinato con 16 un adattatore dedicato del centro MPO/MTP, permette alla trasmissione del segnale per 8 canali all'interno di singolo cavo, significativamente riducendo lo spazio del pannello frontale ed il volume dei collegamenti. JFOPT 16 svuota i saltatori di MTP per utilizzare i mini cavi o i cavi a nastro di rinforzo con il filato importato ad alta resistenza del aramid e le fibre OM3/OM4/OM5 dalle marche come YOFC o Corning, con un materiale esterno nuovissimo della guaina che fornisce la durata della vita lunga, l'ampia adattabilità e l'alta stabilità per la trasmissione dei dati.
* caratteristiche
|
①collegamento di cavo a fibre ottiche dei 16 centri, singolo puntale dei centri MTP di fila 16 |
②Fatto con le fibre curvatura-insensibili OM3/OM4/OM5 per migliorare stabilità della trasmissione |
||||
|
|
|
||||
|
③Disponibile con perdita standard di USCONEC ed i puntali con poche perdite di MTP per soddisfare le richieste differenti di perdita e del bilancio |
④fabbrica 100% terminata e provata per assicurare prestazione di trasmissione |
||||
|
|
|
||||
|
⑤Adatto ad ambienti fissanti ad alta densità |
⑥connettori e puntali importati originali di 100% |
||||
|
|
|
||||
* applicazioni
reti di accesso 1.Fiber.
trasmissione dei dati 2.Fiber.
sistemi di comunicazione 3.Fiber, reti tv via cavo, reti di telecomunicazioni.
reti di area 4.Local (LANs), reti in area geografica (WAN), FTTx.
* parametri del connettore di MTP
|
Tipo del connettore |
Perdita di inserzione |
Attenuazione di riflessione |
|||
|
Tipico |
Massimo |
||||
|
Connettore di MTP |
Norma di MP |
0.25dB |
0.5dB |
APC≥60dB |
|
|
MP con poche perdite |
0.12dB |
0.25dB |
|||
|
Norma di millimetro |
0.2dB |
0.45dB |
PC≥25dB |
||
|
Millimetro con poche perdite |
0.12dB |
0.25dB |
|||
|
Maschio/femminile |
Maschio: con il Pin, femmina: senza Pin |
||||
* parametri del cavo
|
Oggetti |
Parametri |
|||
|
Tipo della fibra |
G652D/G657A1/OM1/OM2/OM3/OM4/OM5 facoltativo |
|||
|
Numero di fibre |
8/12/16/24 facoltativo |
|||
|
Membro di forza |
Filato di Aramid |
|||
|
Materiale esterno del rivestimento |
LSZH/PVC/TPU facoltativo |
|||
|
Diametro esterno del rivestimento |
3.0mm |
|||
|
Colore esterno del rivestimento |
Giallo/arancio/verde/Heather Violet/personalizzazione |
|||
|
Resistenza alla trazione (lungo termine) |
80N |
|||
|
Resistenza alla trazione (a breve termine) |
150N |
|||
|
Schiacci la resistenza (lungo termine) |
100N/cm |
|||
|
Resistenza di schiacciamento (a breve termine) |
500N/cm |
|||
|
Raggio di piegamento minimo (dinamica) |
20D |
|||
|
Raggio di piegamento minimo (elettricità statica) |
10D |
|||
|
Temperatura di funzionamento |
-20~60℃ |
|||
|
Temperatura di stoccaggio |
-20~60℃ |
|||
|
Valutazione del fuoco |
OFN/OFNR/OFNP facoltativo |
|||
|
Oggetti |
Parametri |
|||
|
Tipo della fibra |
G652D/G657A1/OM1/OM2/OM3/OM4/OM5 facoltativo |
|||
|
Numero di fibre |
i 2~12 centri |
|||
|
Membro di forza |
Filato di Aramid |
|||
|
Materiale esterno del rivestimento |
LSZH/PVC/TPU facoltativo |
|||
|
Diametro esterno del rivestimento |
2.5x5.0mm |
|||
|
Colore esterno del rivestimento |
Giallo/arancio/verde/Heather Violet/personalizzazione |
|||
|
Resistenza alla trazione (lungo termine) |
100N |
|||
|
Resistenza alla trazione (a breve termine) |
200N |
|||
|
Schiacci la resistenza (lungo termine) |
200N/cm |
|||
|
Resistenza di schiacciamento (a breve termine) |
500N/cm |
|||
|
Raggio di piegamento minimo (dinamica) |
50mm |
|||
|
Raggio di piegamento minimo (elettricità statica) |
30mm |
|||
|
Temperatura di funzionamento |
-20~60℃ |
|||
|
Temperatura di stoccaggio |
-20~60℃ |
|||
|
Valutazione del fuoco |
OFN/OFNR/OFNP facoltativo |
|||
* parametri geometrici 3D
|
Oggetti |
Massimo |
Min |
||
|
Raggio di curvatura (millimetri) |
X |
2000 |
-10000 |
|
|
Y |
- |
5 |
||
|
Angolo (°) |
X |
0,15 |
-0,15 |
|
|
Y (APC) |
8,2 |
7,8 |
||
|
Y (PC) |
0,2 |
-0,2 |
||
|
Raggio di curvatura del centro ottico (millimetri) |
- |
1 |
||
|
Altezza della fibra (nanometro) |
3500 |
1000 |
||
|
Differenza di altezza di fibra adiacente (nanometro) |
500 |
N/A |
||
|
Complanare negativo massimo (nanometro) |
300 |
N/A |
||
* selezione di colore d'abitazione del connettore
|
Connettore di MTP |
||||
|
MP |
Verde |
Giallo |
||
|
Fornisca di rimandi il numero PANTONE 346C di colore |
Fornisca di rimandi il numero PANTONE 106C di colore |
|||
|
|
|
|||
|
Millimetro |
Beige |
Nero |
||
|
Fornisca di rimandi il numero PANTONE 7534U di colore |
Fornisca di rimandi il nero 6C di numero PANTONE di colore |
|||
|
|
|
|||
|
Acqua |
Heather Violet |
|||
|
Fornisca di rimandi il numero PANTONE 310C di colore |
Fornisca di rimandi il numero PANTONE 1905C di colore |
|||
|
|
|
|||
|
Viola |
Magenta |
|||
|
Fornisca di rimandi il numero PANTONE 2587C di colore |
Fornisca di rimandi il numero PANTONE 208C di colore |
|||
|
|
|
|||
|
Verde di calce |
|
|||
|
Fornisca di rimandi il numero PANTONE 375C di colore |
||||
|
|
||||
* selezione dello stivale del connettore
|
Tipo dello stivale di MTP |
||||
|
Tipo |
Specificazione |
Cavo applicabile OD |
Immagine |
Disegni |
|
Stivale rotondo |
2,0 stivale L=33.2mm |
2,0 |
|
|
|
3,0 stivale L=33.2mm |
2.5/3.0 |
|
|
|
|
3,0 stivale L=16mm |
3,0 |
|
|
|
|
3,0 stivale pieghevole L= 33.6mm |
3,0 |
|
|
|
|
3,6 stivale L=33.2mm |
3,6 |
|
|
|
|
3,6 stivale L= 16mm |
3,6 |
|
|
|
|
3,6 stivale pieghevole L= 33.6mm |
3,6 |
|
|
|
|
4,5 stivale L=33.2mm |
4.0/4.5 |
|
|
|
|
5,5 stivale L= 33.2mm |
5.0/5.5 |
|
|
|
|
Stivale del cavo a nastro |
3.0*6.0 stivale L=33.2mm |
3.0*6.0 |
|
|
|
2.5*5.0 stivale L= 21.3mm |
2.5*5.0 |
|
|
|
|
Stivale nudo della fibra del nastro |
Stivale nudo L=19mm della fibra del nastro |
Fibra nuda del nastro |
|
|
|
Linguetta in opposizione |
Universale per tutti gli stivali |
Universale |
|
|
* selezione di polarità
|
|
* imballaggio del prodotto
|
|
|
|
Borsa antistatica ispessita |
Cartone ispessito |
* forza della fabbrica
|
Professionale: JFOPT sta mettendo a fuoco sulla produzione dei saltatori della fibra per oltre 20 anni e possiede le tecniche di fabbricazione professionali per produrre i saltatori di alta qualità ed ad alto rendimento della fibra. |
|
||||
|
Capacità di produzione: JFOPT ha 5 linee di produzione ed attrezzature, tenendo conto la produzione veloce ed efficiente di un gran quantità di saltatori della fibra rispondere alle esigenze del cliente. |
|
||||
|
Controllo di qualità: JFOPT implementa le misure rigorose di controllo di qualità, compreso le ispezioni di qualità ed il monitoraggio professionali in ogni fase da acquisizione di materia prima ai processi di produzione. La prova di perdita di inserzione e l'ispezione del fine-fronte sono condotte per assicurare la qualità del prodotto. |
|
||||
|
Implementazione standard: JFOPT può svilupparsi ed attenersi rigorosamente alle norme di produzione del saltatore della fibra secondo i requisiti di cliente, assicurando la consistenza e la stabilità della prestazione dei prodotti. |
|
||||
|
Innovazione tecnologica: JFOPT sottolinea l'innovazione tecnologica ed ha un gruppo professionale di R & S dedicato a sviluppare i saltatori più avanzati e più ad alto rendimento della fibra. |
|
||||
|
Supporto di servizio: JFOPT fornisce alle prevendite ed ai servizi di assistenza al cliente completi, compreso consultazione, le raccomandazioni del prodotto e la manutenzione tecniche di post-vendite, soddisfare le esigenze del cliente ed assicurare la soddisfazione del cliente. |
|
||||
* frequente Q&A
1.What dovrebbe essere considerato quando personalizza i saltatori di MTP?
Lunghezza del saltatore di MTP/materiale del cavo/tipo della fibra e del conteggio del centro/genere del connettore (maschio/femminile)/specifiche perdita di inserzione/preferenze di colore/requisiti e personalizzazione d'etichettatura
2.How assicuriamo la stabilità dei nostri saltatori di MTP?
I saltatori del MTP di JFOPT subiscono la prova di interferenza 3D di 100% e la perdita 100% di inserzione che provano per assicurare la stabilità di parametro.
termine di consegna 3.Our?
Abbiamo una capacità di produzione mensile dei connettori di 30.000+ MTP, assicurando la consegna rapida dei vostri ordini.
4.What che altri prodotti derivati di MTP noi offrono?
Inoltre fabbrichiamo i "loopback" di MTP, gli attenuatori di MTP, commutatori di genere di MTP e saltatori della TA, tra altri prodotti in relazione con MTP.
