Luogo di origine:
La Cina
Marca:
JFOPT
Certificazione:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
Numero di modello:
Cavo di toppa Polarità-scambiabile di MPO-MPO
Contattici

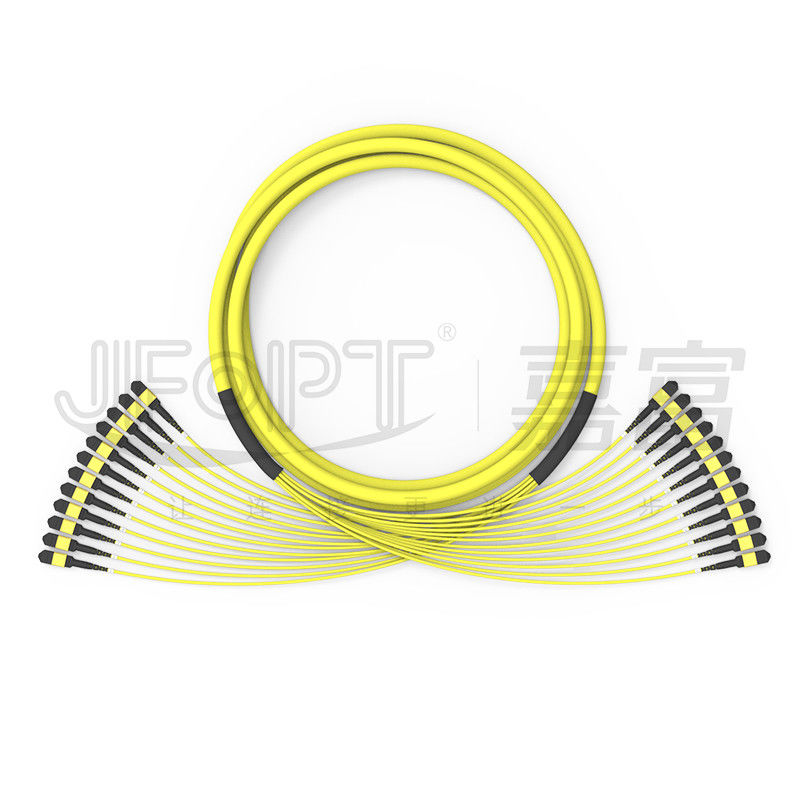

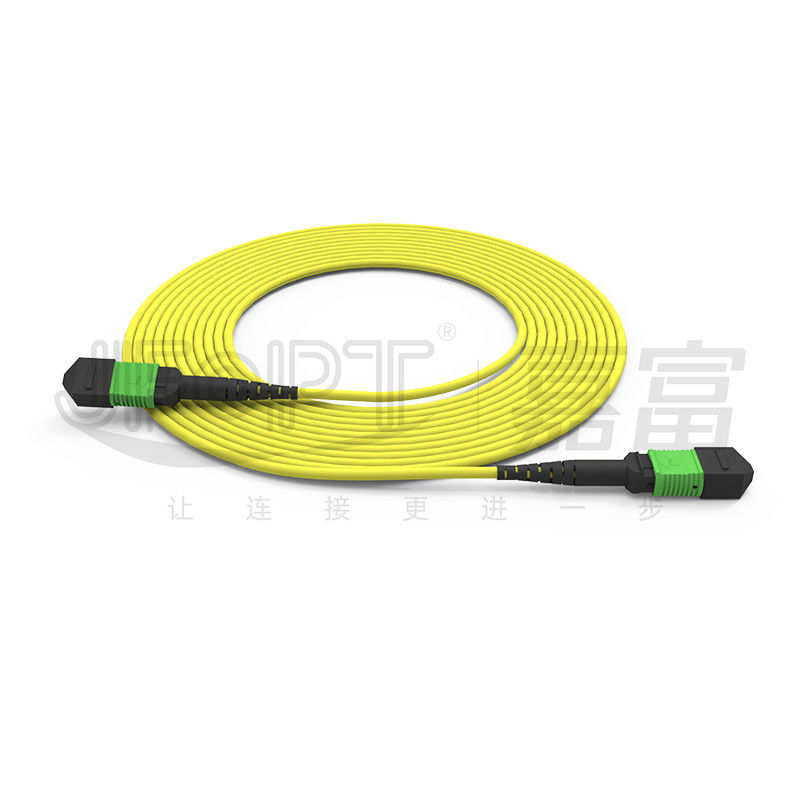

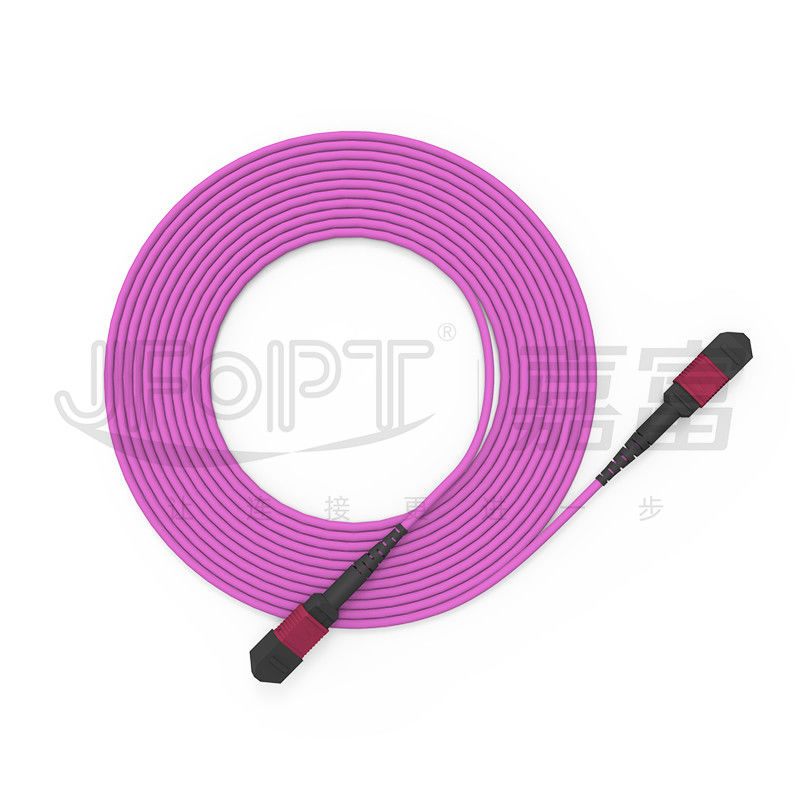

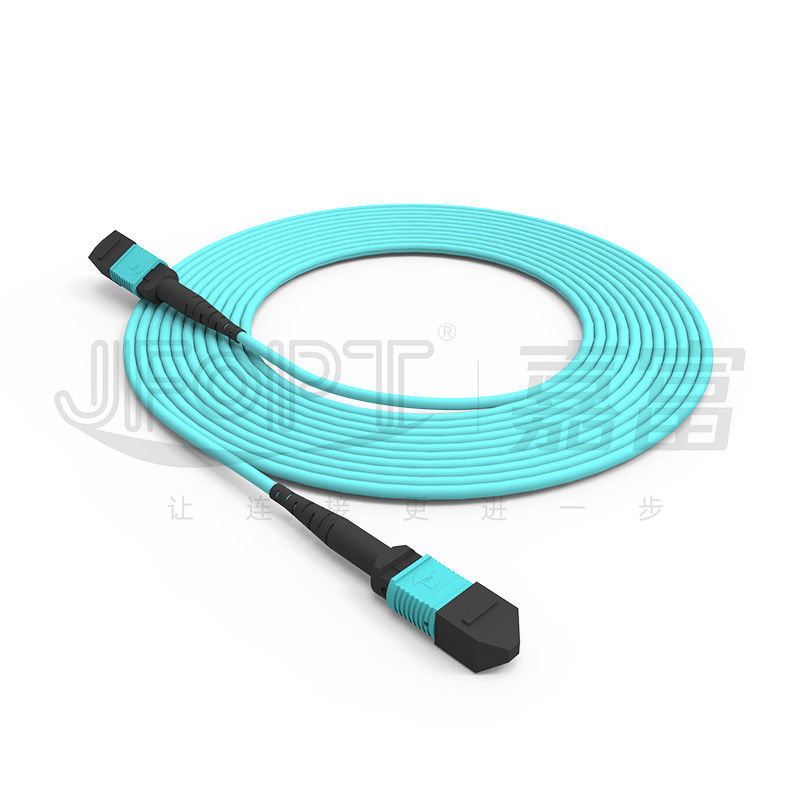

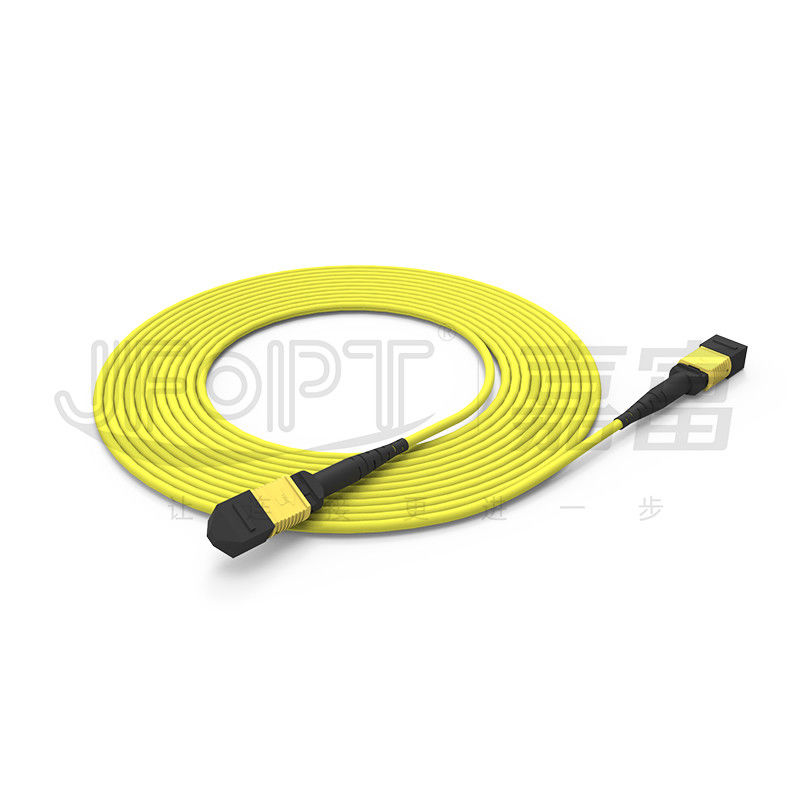

Cavo scambiabile del tronco di polarità di MPO con la conversione di polarità di A/B e l'inversione chiave
Il connettore scambiabile di polarità MPO consentire la conversione di polarità senza strumenti. Con la sua progettazione chiave su due lati unica, permette alla conversione di polarità di A/B per fibra 12 e sotto i connettori. Il connettore scambiabile auto-in via di sviluppo della polarità MPO di JFOPT aderisce ai requisiti del connettore di MPO della norma di IEC ed offre i vantaggi come l'operazione senza strumento e più a basso costo confrontati connettore scambiabile di polarità del MTP di USCONEC al PRO.
* caratteristiche
|
①Connettore intercambiabile di polarità MPO |
②Chiave su due lati per l'inversione di polarità |
||||
|
|
|
||||
|
③operazione senza strumento per uso conveniente |
④Scambio di polarità di A/B per fibra 12 e sotto le configurazioni |
||||
|
|
|
||||
|
⑤Caratteristiche facoltative quali il breve stivale/la linguetta, ecc in opposizione |
- |
||||
|
|
- |
||||
* applicazioni
collegamenti della stanza del centro 1.Data.
Sistemi delle comunicazioni ottiche 2.40G/100G, moduli ottici di QSFP.
sistemi di comunicazione ottici 3.Fiber, reti tv via cavo, reti delle Telecomunicazioni.
reti di area 4.Local (LANs), reti in area geografica (WAN), FTTx.
* parametri del connettore di MPO
|
Tipo del connettore |
Perdita di inserzione |
Attenuazione di riflessione |
|||
|
Tipico |
Massimo |
||||
|
Connettore di MPO |
Norma di MP |
0.2dB |
0.75dB |
APC≥60dB |
|
|
MP con poche perdite |
0.1dB |
0.35dB |
|||
|
Norma di millimetro |
0.2dB |
0.6dB |
PC≥25dB |
||
|
Millimetro con poche perdite |
0.1dB |
0.35dB |
|||
|
Maschio/femminile |
Maschio: con il Pin, femmina: senza Pin |
||||
* parametri geometrici 3D
|
Oggetti |
Massimo |
Min |
||
|
Raggio di curvatura (millimetri) |
X |
2000 |
-10000 |
|
|
Y |
- |
5 |
||
|
Angolo (°) |
X |
0,15 |
-0,15 |
|
|
Y (APC) |
8,2 |
7,8 |
||
|
Y (PC) |
0,2 |
-0,2 |
||
|
Raggio di curvatura del centro ottico (millimetri) |
- |
1 |
||
|
Altezza della fibra (nanometro) |
3500 |
1000 |
||
|
Differenza di altezza di fibra adiacente (nanometro) |
500 |
N/A |
||
|
Complanare negativo massimo (nanometro) |
300 |
N/A |
||
* parametri del cavo ottico
|
Oggetto |
Parametro |
|||
|
Tipo della fibra |
G652D/G657A1/OM1/OM2/OM3/OM4/OM5 facoltativo |
|||
|
Numero di fibre |
8/12/16/24 facoltativo |
|||
|
Membro di forza |
Filato di Aramid |
|||
|
Materiale esterno del rivestimento |
LSZH/PVC/TPU facoltativo |
|||
|
Diametro esterno del rivestimento |
3.0mm |
|||
|
Colore esterno del rivestimento |
Giallo/arancio/verde/Heather Violet/personalizzazione |
|||
|
Resistenza alla trazione (lungo termine) |
80N |
|||
|
Resistenza alla trazione (a breve termine) |
150N |
|||
|
Resistenza a compressione (lungo termine) |
100N/cm |
|||
|
Resistenza a compressione (a breve termine) |
500N/cm |
|||
|
Raggio di piegamento minimo (dinamica) |
20D |
|||
|
Raggio di piegamento minimo (elettricità statica) |
10D |
|||
|
Temperatura di funzionamento |
-20~60℃ |
|||
|
Temperatura di stoccaggio |
-20~60℃ |
|||
|
Valutazione del fuoco |
OFN/OFNR/OFNP facoltativo |
|||
|
Oggetto |
Parametro |
|||
|
Tipo della fibra |
G652D/G657A1/OM1/OM2/OM3/OM4/OM5 facoltativo |
|||
|
Numero di fibre |
2~12 |
|||
|
Membro di forza |
Filato di Aramid |
|||
|
Materiale esterno del rivestimento |
LSZH/PVC/TPU facoltativo |
|||
|
Diametro esterno del rivestimento |
2.5x5.0mm |
|||
|
Colore esterno del rivestimento |
Giallo/arancio/verde/Heather Violet/personalizzazione |
|||
|
Resistenza alla trazione (lungo termine) |
100N |
|||
|
Resistenza alla trazione (a breve termine) |
200N |
|||
|
Resistenza a compressione (lungo termine) |
200N/cm |
|||
|
Resistenza a compressione (a breve termine) |
500N/cm |
|||
|
Raggio di piegamento minimo (dinamica) |
50mm |
|||
|
Raggio di piegamento minimo (elettricità statica) |
30mm |
|||
|
Temperatura di funzionamento |
-20~60℃ |
|||
|
Temperatura di stoccaggio |
-20~60℃ |
|||
|
Valutazione del fuoco |
OFN/OFNR/OFNP facoltativo |
|||
* opzioni d'abitazione di colore del connettore
|
Connettore di MPO |
||||
|
MP |
Verde |
Giallo |
||
|
Fornisca di rimandi il numero PANTONE 2270C di colore |
Fornisca di rimandi il numero PANTONE 100C di colore |
|||
|
|
|
|||
|
Millimetro |
Beige |
Acqua |
||
|
Fornisca di rimandi il numero PANTONE 7534C di colore |
Fornisca di rimandi il numero PANTONE 2226C di colore |
|||
|
|
|
|||
|
Viola |
- |
|||
|
Fornisca di rimandi il numero PANTONE 7641C di colore |
||||
|
|
||||
* opzioni dello stivale
|
Stivale di MPO |
||||
|
Tipo |
Specificazione |
Cavo applicabile |
Immagine |
Disegni |
|
Stivale rotondo |
una lunghezza 33mm di 3,0 stivali |
3.0/3.2 |
|
|
|
una lunghezza 17mm di 3,0 stivali |
3.0/3.2 |
|
|
|
|
una lunghezza 33mm di 4,0 stivali |
3.8/4.0 |
|
|
|
|
Stivale quadrato |
una lunghezza 25mm di 3,0 stivali |
3.0/3.2 |
|
|
|
una lunghezza 17mm di 4,0 stivali |
3.8/4.0 |
|
|
|
|
Stivale del cavo a nastro |
lunghezza 22mm dello stivale 2.5*5.0 |
2.5*5.0 |
|
|
|
Stivale nudo della fibra del nastro |
Lunghezza nuda 19mm dello stivale della fibra del nastro |
Fibra nuda del nastro |
|
|
* operazione intercambiabile di polarità
* selezione di polarità
|
cavo di toppa 12F |
||||
|
|
* imballaggio del prodotto
|
|
|
|
Borsa antistatica ispessita |
Cartone ispessito |
* forza della fabbrica
|
Specializzazione: JFOPT ha messo a fuoco sulla produzione dei saltatori di MPO per più di 10 anni. Con la tecnologia professionale e una serie completa di attrezzatura di prima classe di marca (SUMIX/JRG/OPTOTEST), può produrre i saltatori di alta qualità e ad alto rendimento di MPO. |
|
||||
|
Capacità di produzione: JFOPT ha 5 linee di produzione di MPO, permettendo che la produzione rapida ed efficiente di un gran quantità di cavi del tronco di MPO risponda alle esigenze del cliente. |
|
||||
|
Controllo di qualità: JFOPT implementa le misure rigorose di controllo di qualità in ogni fase, da acquisizione di materia prima ai processi di produzione, con ispezione di qualità e monitoraggio professionali. Conduciamo l'ispezione dell'interferometro 3D testing/IL&RLtesting/end-face di 100% per assicurare la qualità del prodotto. |
|
||||
|
Fissazione delle norme: JFOPT può formulare e implementare rigorosamente le norme di produzione del saltatore di MPO secondo le necessità dell'utente di assicurare la consistenza di prodotto e la stabilità della prestazione. |
|
||||
|
Innovazione tecnologica: JFOPT mette a fuoco su innovazione tecnologica ed ha un gruppo professionale di R & S per sviluppare continuamente i saltatori di MPO con le funzioni più avanzate ed il rendimento elevato. |
|
||||
|
Servizio e supporto tecnico: JFOPT fornisce alle prevendite ed ai servizi di assistenza al cliente completi, compreso consultazione tecnica, la raccomandazione del prodotto, la manutenzione post-vendita, ecc., soddisfare le esigenze del cliente ed assicurare la soddisfazione del cliente. |
|
||||
* frequente Q&A
le edizioni 1.What dovrebbero essere considerate quando personalizza i saltatori di MPO?
Lunghezza del saltatore/materiale del cavo/tipo della fibra e numero di fibre/fermagli maschii o/norme perdita di inserzione/requisiti di colore/etichette e richieste di personalizzazione.
2.How assicuriamo i parametri stabili per i nostri saltatori di MPO?
I saltatori del MPO di JFOPT subiscono la prova dell'interferometro 3D di 100% e la prova di 100% IL&RL, assicurando i parametri stabili.
3.What è il nostro termine di consegna?
Abbiamo una capacità di produzione mensile dei connettori di 30.000+ MPO, assicurando la consegna rapida.
4.What che altri prodotti in relazione con MPO noi offrono?
Oltre ai saltatori di MPO, inoltre produciamo i "loopback" di MPO, gli attenuatori di MPO, maschio di MPO agli adattatori femminili, ai saltatori della TA e ad altri prodotti in relazione con MPO.
