Luogo di origine:
La Cina
Marca:
JFOPT
Certificazione:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
Numero di modello:
Verde viola/calce dell'armatura OM3/4/5 Aque/di MPO 12C
Contattici

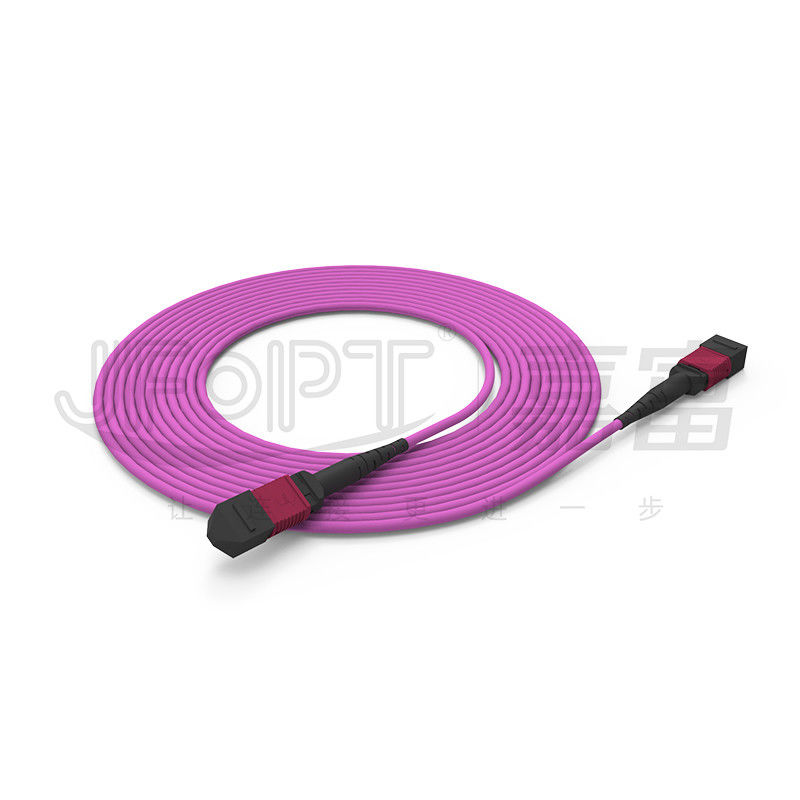

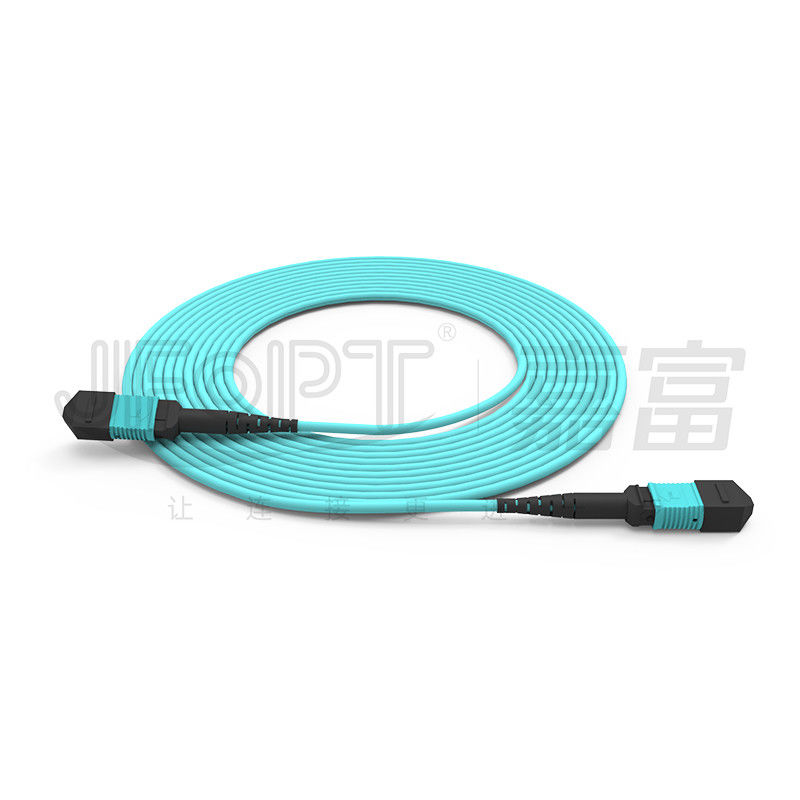

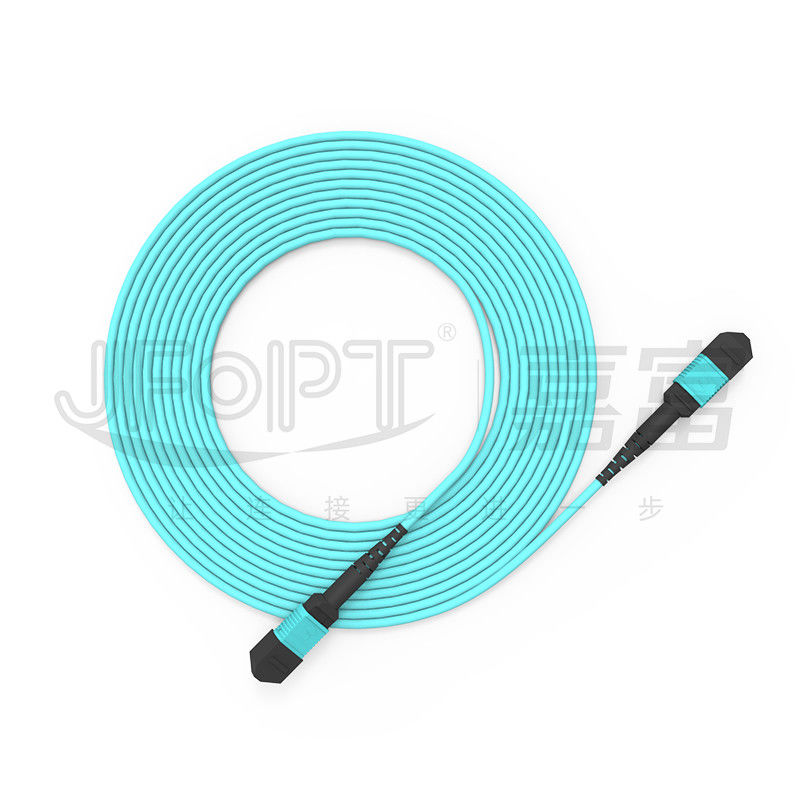

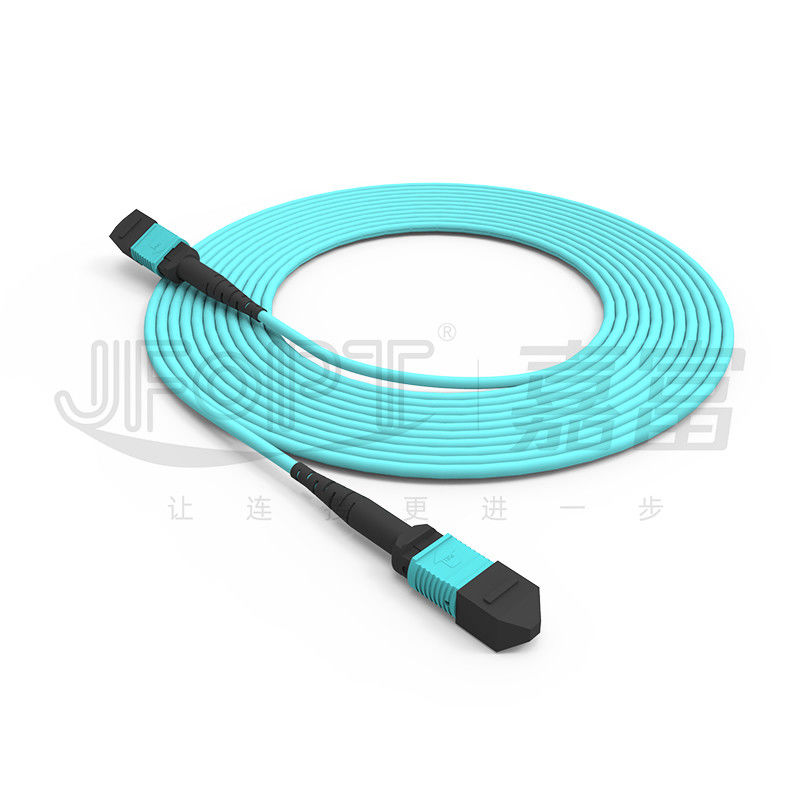

Acqua mini- corazzata OM3/OM4/OM5 del cavo del tronco di MPO delle fibre corazzate del cavo 12/verde calce/viola
Il cavo corazzato del tronco di MPO utilizza il mini-cavo corazzato, che può essere configurato con un a un solo strato dell'armatura a spirale o una combinazione di treccia a spirale del metallo e dell'armatura. Oltre alle caratteristiche di mini cavo regolare del tronco, il cavo corazzato del tronco di MPO migliora la prestazione meccanica del cavo, compreso resistenza alla compressione di tensione e, mentre mantiene la sua flessibilità. Le fibre miste utilizzate nel cavo del tronco di MPO hanno resistenza eccellente della curvatura, assicurando la trasmissione dei dati stabile anche negli spazi limitati. JFOPT offre i servizi su misura con le vari lunghezze e tipi di cavo per soddisfare le vostre esigenze specifiche.
* caratteristiche
|
①Introduce lo strato dell'armatura per compressione del cavo e resistenza alla trazione migliorate |
②fibre Curvatura-insensibili per stabilità migliore della trasmissione |
||||
|
|
|
||||
|
③Fornisce i connettori intercambiabili di polarità MPO |
④Colori multipli disponibili per gli alloggi del connettore |
||||
|
|
|
||||
|
⑤Installazione rapida e facile, riducente tempo di operazione |
⑥termine 100% della fabbrica e provare per assicurare prestazione di trasmissione |
||||
|
|
|
||||
* applicazioni
collegamenti della stanza del centro 1.Data.
Sistemi delle comunicazioni ottiche 2.40G/100G, moduli ottici di QSFP.
sistemi di comunicazione ottici 3.Fiber, reti tv via cavo, reti delle Telecomunicazioni.
reti di area 4.Local (LANs), reti in area geografica (WAN), FTTx.
* parametri del connettore di MPO
|
Tipo del connettore |
Perdita di inserzione |
Attenuazione di riflessione |
|||
|
Tipico |
Massimo |
||||
|
Connettore di MPO |
Norma di MP |
0.2dB |
0.75dB |
APC≥60dB |
|
|
MP con poche perdite |
0.1dB |
0.35dB |
|||
|
Norma di millimetro |
0.2dB |
0.6dB |
PC≥25dB |
||
|
Millimetro con poche perdite |
0.1dB |
0.35dB |
|||
|
Maschio/femminile |
Maschio: con il Pin, femmina: senza Pin |
||||
* parametri geometrici 3D
|
Oggetti |
Massimo |
Min |
||
|
Raggio di curvatura (millimetri) |
X |
2000 |
-10000 |
|
|
Y |
- |
5 |
||
|
Angolo (°) |
X |
0,15 |
-0,15 |
|
|
Y (APC) |
8,2 |
7,8 |
||
|
Y (PC) |
0,2 |
-0,2 |
||
|
Raggio di curvatura del centro ottico (millimetri) |
- |
1 |
||
|
Altezza della fibra (nanometro) |
3500 |
1000 |
||
|
Differenza di altezza di fibra adiacente (nanometro) |
500 |
N/A |
||
|
Complanare negativo massimo (nanometro) |
300 |
N/A |
||
* singoli singoli parametri corazzati del cavo della guaina
|
Oggetto |
Parametro |
|||
|
Tipo della fibra |
G652D/G657A1/OM1/OM2/OM3/OM4/OM5 facoltativo |
|||
|
Numero di fibre |
2~12 |
24 |
||
|
Materiale di Armoring |
Acciaio inossidabile |
|||
|
Diametro esterno di Armoring |
2.1~2.2mm |
3.6~3.7mm |
||
|
Spessore di Armoring |
0.25~0.28mm |
0.25~0.28mm |
||
|
Diametro esterno della guaina |
3.0±0.1mm |
4.5±0.1mm |
||
|
Materiale esterno della guaina |
LSZH/TPU facoltativo |
|||
|
Colore esterno della guaina |
Giallo/arancia/calce inverdisca Heather Violet /Custom |
|||
|
Resistenza alla trazione (lungo termine) |
500N |
200N |
||
|
Resistenza alla trazione (a breve termine) |
800N |
600N |
||
|
Schiacci la resistenza (lungo termine) |
800N/cm |
200N/cm |
||
|
Resistenza di schiacciamento (a breve termine) |
1200N/cm |
600N/cm |
||
|
Raggio di piegamento minimo (dinamica) |
20D |
|||
|
Raggio di piegamento minimo (elettricità statica) |
10D |
|||
|
Temperatura di funzionamento |
-20~60℃ |
|||
|
Temperatura di stoccaggio |
-20~60℃ |
|||
|
Valutazione del fuoco |
OFN/OFNR/OFNP facoltativo |
|||
* parametri doppi corazzati doppi del cavo della guaina
|
Oggetto |
Parametro |
|||
|
Tipo della fibra |
G652D/G657A1/OM1/OM2/OM3/OM4/OM5 facoltativo |
|||
|
Numero di fibre |
2~12 |
24 |
||
|
Diametro esterno della guaina interna |
1.4±0.1mm |
3.0±0.2mm |
||
|
Materiale della guaina interna |
LSZH |
|||
|
Materiale di Armoring |
Acciaio inossidabile |
|||
|
Diametro esterno di Armoring |
2.0±0.1mm |
4.0±0.2mm |
||
|
Spessore di Armoring |
0.25~0.28mm |
0.4~0.43mm |
||
|
Strato intrecciante |
Acciaio inossidabile |
|||
|
Diametro esterno della guaina |
3.0±0.1mm |
6.0±0.3mm |
||
|
Materiale esterno della guaina |
LSZH/TPU facoltativo |
|||
|
Colore esterno della guaina |
Giallo/arancia/calce inverdisca Heather Violet /Custom |
|||
|
Resistenza alla trazione (lungo termine) |
150N |
600N |
||
|
Resistenza alla trazione (a breve termine) |
300N |
1000N |
||
|
Resistenza alla compressione |
3000N/10cm |
|||
|
Raggio di piegamento minimo (dinamica) |
60D |
|||
|
Raggio di piegamento minimo (elettricità statica) |
30D |
|||
|
Temperatura di funzionamento |
-40~80℃ |
|||
|
Temperatura di stoccaggio |
-40~80℃ |
|||
|
Valutazione del fuoco |
OFN/OFNR/OFNP facoltativo |
|||
* opzioni di colore del connettore
|
Connettore di MPO |
||||
|
MP |
Verde |
Giallo |
||
|
Fornisca di rimandi il numero PANTONE 2270C di colore |
Fornisca di rimandi il numero PANTONE 100C di colore |
|||
|
|
|
|||
|
Millimetro |
Beige |
Acqua |
||
|
Fornisca di rimandi il numero PANTONE 7534C di colore |
Fornisca di rimandi il numero PANTONE 2226C di colore |
|||
|
|
|
|||
|
Viola |
- |
|||
|
Fornisca di rimandi il numero PANTONE 7641C di colore |
||||
|
|
||||
* opzioni dello stivale
|
Stivale di MPO |
||||
|
Tipo |
Specificazione |
Cavo applicabile |
Immagine |
Disegni |
|
Stivale rotondo |
una lunghezza 33mm di 3,0 stivali |
3.0/3.2 |
|
|
|
una lunghezza 17mm di 3,0 stivali |
3.0/3.2 |
|
|
|
|
una lunghezza 33mm di 4,0 stivali |
3.8/4.0 |
|
|
|
|
Stivale quadrato |
una lunghezza 25mm di 2,0 stivali |
3.0/3.2 |
|
|
|
una lunghezza 25mm di 3,0 stivali |
3.0/3.2 |
|
|
|
|
una lunghezza 17mm di 4,0 stivali |
3.8/4.0 |
|
|
|
|
Stivale del cavo a nastro |
lunghezza 22mm dello stivale 2.5*5.0 |
2.5*5.0 |
|
|
|
Stivale nudo della fibra del nastro |
Lunghezza nuda 19mm dello stivale della fibra del nastro |
Fibra nuda del nastro |
|
|
|
Linguetta di tirata |
Universale per tutti gli stivali |
Universale |
|
|
* selezione di polarità
|
cavo di toppa 12F |
||||
|
|
* imballaggio del prodotto
|
|
|
|
Borsa antistatica ispessita |
Cartone ispessito |
* forza della fabbrica
|
Professionale: JFOPT ha messo a fuoco sulla produzione dei saltatori di MPO per più di 10 anni. Con la tecnologia professionale e una serie completa di attrezzatura di prima classe di marca (SUMIX/JRG/OPTOTEST), può produrre i saltatori di alta qualità e ad alto rendimento di MPO. |
|
||||
|
Capacità di produzione: JFOPT ha 5 linee di produzione di MPO, permettendo che la produzione rapida ed efficiente di un gran quantità di cavi del tronco di MPO risponda alle esigenze del cliente. |
|
||||
|
Controllo di qualità: JFOPT implementa le misure rigorose di controllo di qualità in ogni fase, da materia prima ai processi di produzione, con ispezione di qualità e monitoraggio professionali. Conduciamo la prova di prove/attenuazione di riflessione dell'interferometro 3D di 100%/ispezione del fine-fronte per assicurare la qualità del prodotto. |
|
||||
|
Fissazione delle norme: JFOPT può formulare e implementare rigorosamente le norme di produzione del saltatore di MPO secondo le necessità dell'utente di assicurare la consistenza di prodotto e la stabilità della prestazione. |
|
||||
|
Innovazione tecnologica: JFOPT mette a fuoco su innovazione tecnologica ed ha un gruppo professionale di R & S per sviluppare continuamente i saltatori di MPO con le funzioni più avanzate ed il rendimento elevato. |
|
||||
|
Servizio e supporto tecnico: JFOPT fornisce alle prevendite ed ai servizi di assistenza al cliente completi, compreso consultazione tecnica, la raccomandazione del prodotto, la manutenzione post-vendita, ecc., soddisfare le esigenze del cliente ed assicurare la soddisfazione del cliente. |
|
||||
* frequente Q&A
le edizioni 1.What dovrebbero essere pagate l'attenzione a quando personalizzando i saltatori di MPO?
Lunghezza del saltatore di MPO/materiale del cavo/tipo della fibra e numero di centri/maschio del connettore/norma dell'inserzione/femminile perdita/colore/etichetta e di altri requisiti su misura.
2.How fa il nostro saltatore di MPO assicurano i parametri stabili?
Il saltatore 100% del MPO di JFOPT ha superato la prova di interferenza 3D e 100% ha superato la prova di attenuazione di riflessione di inserzione per assicurare i parametri stabili.
termine d'esecuzione 3.Our?
Possiamo produrre i connettori di 30000+ MPO al mese, che può completamente garantire la vostra spedizione veloce.
4.What che altri prodotti derivati di MPO noi fanno?
Possiamo anche produrre i prodotti relativi di MPO quale il ponticello maschio--femminile di transizione connector/MT dell'interruttore /MPO attenuator/MPO di MPO.
