Luogo di origine:
La Cina
Marca:
JFOPT
Certificazione:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
Numero di modello:
MPO - viola di MPO 48F OM4 LSZH Heather 0.5m Branchout Pullingeye
Contattici

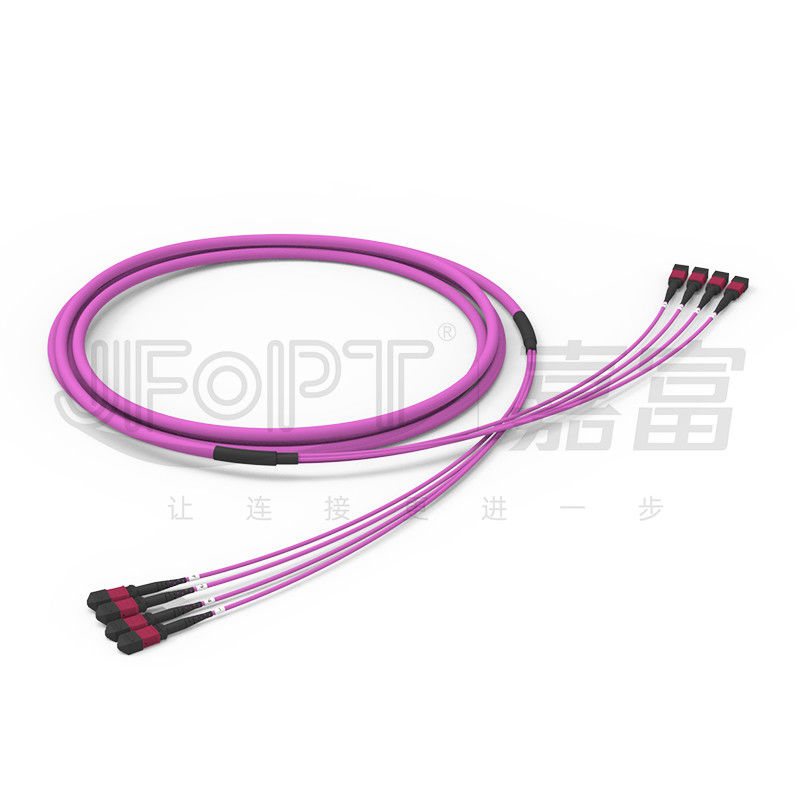

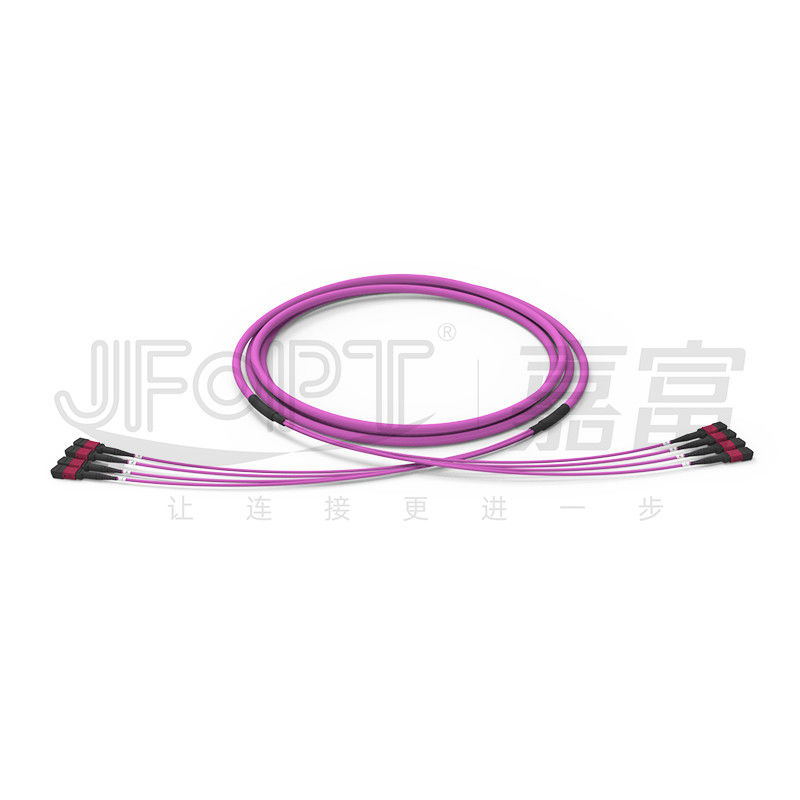

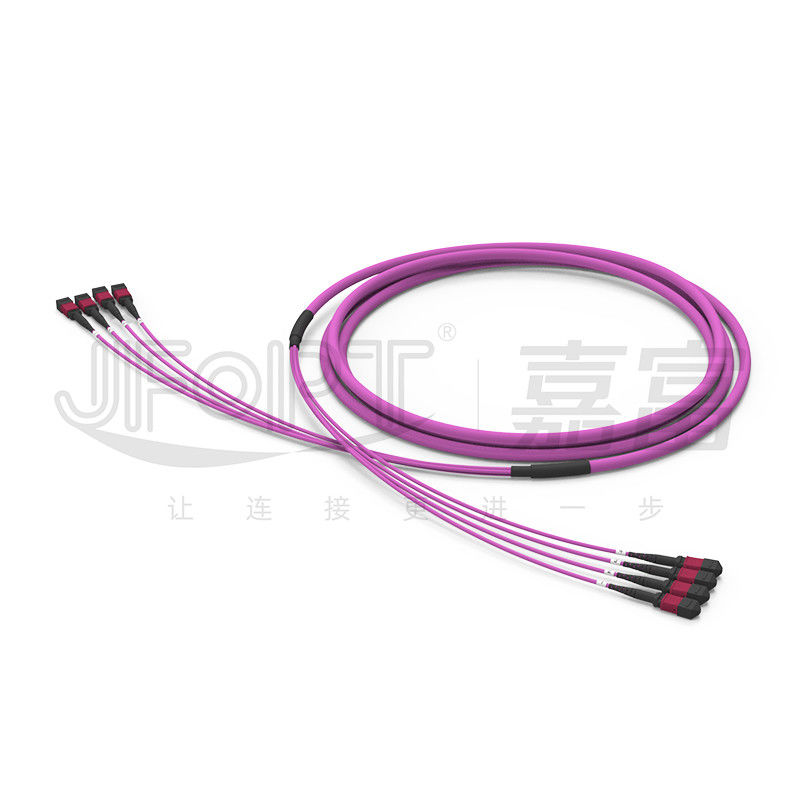

Il tronco di MPO cabla i 48 centri 4 - ramo del saltatore OM4 Violet Purple 0.5m della spina dorsale dell'unità con l'occhio di trazione
Il saltatore della fibra della spina dorsale dell'unità OM4 del centro 4 di MPO 48 ha 4 connettori con 12 fibre ciascuno di MPO ad ogni estremità. Ogni estremità ha 4 rami terminati avvolti con il corredo dell'tirare-occhio con la maglia. L'estremità della maglia del corredo dell'tirare-occhio è riparata al saltatore della spina dorsale e quando la trazione si applica, la maglia sarà stretta, distribuente la forza di trazione sul rivestimento esterno del saltatore della spina dorsale con attrito, riducente la possibilità di danneggiamento della struttura del ramo. I saltatori della spina dorsale di JFOPT OM4 sono disponibili in vari colori e possono anche essere personalizzati per abbinare i colori del connettore, assicurando un aspetto unificato ed estetico soddisfacente.
* caratteristiche
|
①I centri curvatura-insensibili di alta qualità della fibra OM4 di usi |
②Adatto a collegamenti dell'interno nelle applicazioni 40/100G |
||||
|
|
|
||||
|
③Incorpora un corredo dell'tirare-occhio |
④Nessuna struttura del ramo, fornente la trasmissione più stabile della forza |
||||
|
|
|
||||
* applicazioni
collegamenti della stanza del centro 1.Data.
Sistemi delle comunicazioni ottiche 2.40G/100G, moduli ottici di QSFP.
sistemi di comunicazione ottici 3.Fiber, reti tv via cavo, reti di telecomunicazioni.
reti di area 4.Local (LANs), reti in area geografica (WAN), FTTx.
* parametri del connettore di MPO
|
Tipo del connettore |
Perdita di inserzione |
Attenuazione di riflessione |
|||
|
Tipico |
Massimo |
||||
|
Connettore di MPO |
Norma di MP |
0.2dB |
0.75dB |
APC≥60dB |
|
|
MP con poche perdite |
0.1dB |
0.35dB |
|||
|
Norma di millimetro |
0.2dB |
0.6dB |
PC≥25dB |
||
|
Millimetro con poche perdite |
0.1dB |
0.35dB |
|||
|
Maschio/femminile |
Maschio: con il Pin, femmina: senza Pin |
||||
* parametri geometrici 3D
|
Oggetti |
Massimo |
Min |
||
|
Raggio di curvatura (millimetri) |
X |
2000 |
-10000 |
|
|
Y |
- |
5 |
||
|
Angolo (°) |
X |
0,15 |
-0,15 |
|
|
Y (APC) |
8,2 |
7,8 |
||
|
Y (PC) |
0,2 |
-0,2 |
||
|
Raggio di curvatura del centro ottico (millimetri) |
- |
1 |
||
|
Altezza della fibra (nanometro) |
3500 |
1000 |
||
|
Differenza di altezza di fibra adiacente (nanometro) |
500 |
N/A |
||
|
Complanare negativo massimo (nanometro) |
300 |
N/A |
||
* parametri del cavo
|
Oggetto |
Parametro |
||||||
|
Tipo della fibra |
G652D/G657A1/G657A2/OM1/OM2/OM3/OM4/OM5 |
||||||
|
Numero di fibre |
24 |
48 |
72 |
96 |
144 |
288 |
|
|
Conteggio di unità |
i 12 centri/unità |
i 12 centri/unità |
i 12 centri/unità |
i 12 centri/unità |
i 12 centri/unità |
i 12 centri/unità |
i 24 centri/unità |
|
Membro di forza centrale |
/ |
/ |
FRP |
||||
|
Diametro esterno dell'unità del Sotto-cavo |
3.0mm |
||||||
|
Materiale del rivestimento dell'unità del Sotto-cavo |
PVC/LSZH |
||||||
|
Colore del rivestimento dell'unità del Sotto-cavo |
Giallo/arancio/verde/Heather Violet/personalizzazione |
||||||
|
Membro di forza dell'unità del Sotto-cavo |
Filato di Aramid |
||||||
|
Diametro esterno del rivestimento |
9.5mm |
9.5mm |
11.5mm |
13.5mm |
17.0mm |
||
|
Materiale esterno del rivestimento |
PVC/LSZH |
||||||
|
Colore esterno del rivestimento |
Giallo/arancio/verde/Heather Violet/personalizzazione |
||||||
|
Resistenza alla trazione (lungo termine) |
300N |
200N |
400N |
800N |
1600N |
||
|
Resistenza alla trazione (a breve termine) |
600N |
400N |
1000N |
1500N |
3000N |
||
|
Schiacci la resistenza (lungo termine) |
300N/10cm |
||||||
|
Resistenza di schiacciamento (a breve termine) |
1000N/10cm |
||||||
|
Raggio di piegamento minimo (dinamica) |
20D |
||||||
|
Raggio di piegamento minimo (elettricità statica) |
10D |
||||||
|
Temperatura di funzionamento |
-20~60℃ |
||||||
|
Temperatura di stoccaggio |
-20~60℃ |
||||||
|
Valutazione del fuoco |
OFN/OFNR/OFNP |
||||||
* opzioni di colore del connettore
|
Connettore di MPO |
||||
|
MP |
Verde |
Giallo |
||
|
Fornisca di rimandi il numero PANTONE 2270C di colore |
Fornisca di rimandi il numero PANTONE 100C di colore |
|||
|
|
|
|||
|
Millimetro |
Beige |
Acqua |
||
|
Fornisca di rimandi il numero PANTONE 7534C di colore |
Fornisca di rimandi il numero PANTONE 2226C di colore |
|||
|
|
|
|||
|
Viola |
- |
|||
|
Fornisca di rimandi il numero PANTONE 7641C di colore |
||||
|
|
||||
* opzioni dello stivale
|
Stivale di MPO |
||||
|
Tipo |
Specificazione |
Cavo applicabile |
Immagine |
Disegni |
|
Stivale rotondo |
una lunghezza 33mm di 3,0 stivali |
3.0/3.2 |
|
|
|
una lunghezza 17mm di 3,0 stivali |
3.0/3.2 |
|
|
|
|
Stivale quadrato |
una lunghezza 25mm di 3,0 stivali |
3.0/3.2 |
|
|
|
Linguetta di tirata |
Universale per tutti gli stivali |
Universale |
|
|
* selezione di polarità
|
cavo di toppa 12F |
||||
|
|
* imballaggio del prodotto
|
|
|
|
Borsa antistatica ispessita |
Cartone ispessito |
* forza della fabbrica
|
Professionale: JFOPT ha messo a fuoco sulla produzione dei saltatori di MPO per più di 10 anni. Con la tecnologia professionale e una serie completa di attrezzatura di prima classe di marca (SUMIX/JRG/OPTOTEST), può produrre i saltatori di alta qualità e ad alto rendimento di MPO. |
|
||||
|
Capacità di produzione: JFOPT ha 5 linee di produzione di MPO, permettendo che la produzione rapida ed efficiente di un gran quantità di cavi del tronco di MPO risponda alle esigenze del cliente. |
|
||||
|
Controllo di qualità: JFOPT implementa le misure rigorose di controllo di qualità in ogni fase, da materia prima ai processi di produzione, con ispezione di qualità e monitoraggio professionali. Conduciamo la prova di prove/attenuazione di riflessione dell'interferometro 3D di 100%/ispezione del fine-fronte per assicurare la qualità del prodotto. |
|
||||
|
Fissazione delle norme: JFOPT può formulare e implementare rigorosamente le norme di produzione del saltatore di MPO secondo le necessità dell'utente di assicurare la consistenza di prodotto e la stabilità della prestazione. |
|
||||
|
Innovazione tecnologica: JFOPT mette a fuoco su innovazione tecnologica ed ha un gruppo professionale di R & S per sviluppare continuamente i saltatori di MPO con le funzioni più avanzate ed il rendimento elevato. |
|
||||
|
Servizio e supporto tecnico: JFOPT fornisce alle prevendite ed ai servizi di assistenza al cliente completi, compreso consultazione tecnica, la raccomandazione del prodotto, la manutenzione post-vendita, ecc., soddisfare le esigenze del cliente ed assicurare la soddisfazione del cliente. |
|
||||
* frequente Q&A
le edizioni 1.What dovrebbero essere pagate l'attenzione a quando personalizzando i saltatori di MPO?
Lunghezza del saltatore di MPO/materiale del cavo/tipo della fibra e numero di centri/maschio del connettore/norma dell'inserzione/femminile perdita/colore/etichetta e di altri requisiti su misura.
2.How fa il nostro saltatore di MPO assicurano i parametri stabili?
Il saltatore 100% del MPO di JFOPT ha superato la prova di interferenza 3D e 100% ha superato la prova di attenuazione di riflessione di inserzione per assicurare i parametri stabili.
termine d'esecuzione 3.Our?
Possiamo produrre i connettori di 30000+ MPO al mese, che può completamente garantire la vostra spedizione veloce.
4.What che altri prodotti derivati di MPO noi fanno?
Possiamo anche produrre i prodotti relativi di MPO quale il ponticello maschio--femminile di transizione connector/MT dell'interruttore /MPO attenuator/MPO di MPO.
