Luogo di origine:
La Cina
Marca:
JFOPT
Certificazione:
Product: CE/UL/ROHS/REACH Company: ISO9001/ISO14001
Numero di modello:
JFOC-GJDFJV/GJDFJH/GJDFJU
Contattici
Il doppio Sotto-cavo corazzato del cavo ottico 0.6mm della fibra dello sblocco/dimensione compatta con la struttura corazzata può Pre-essere terminata

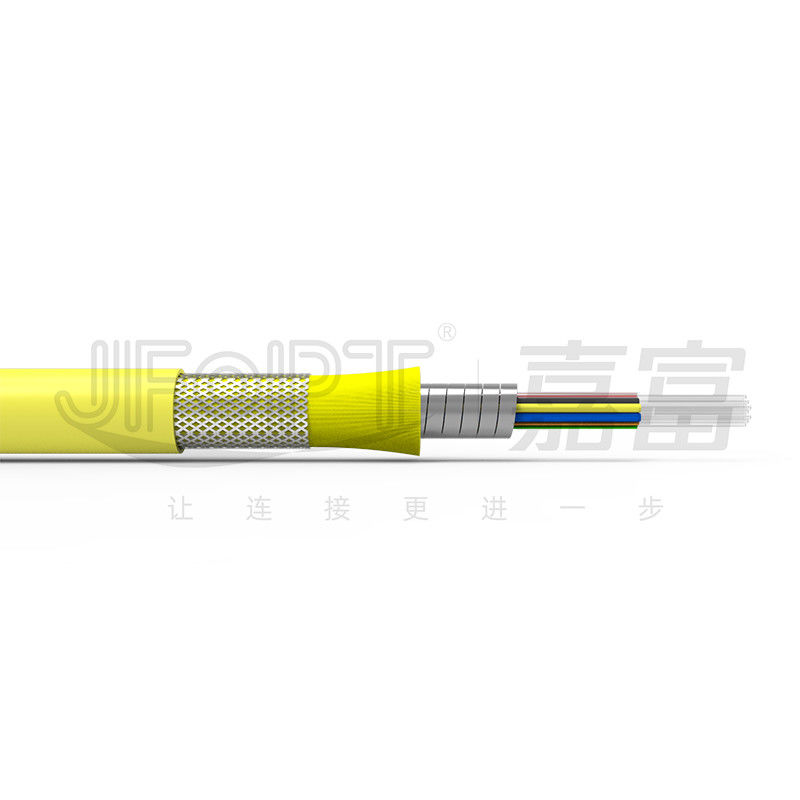

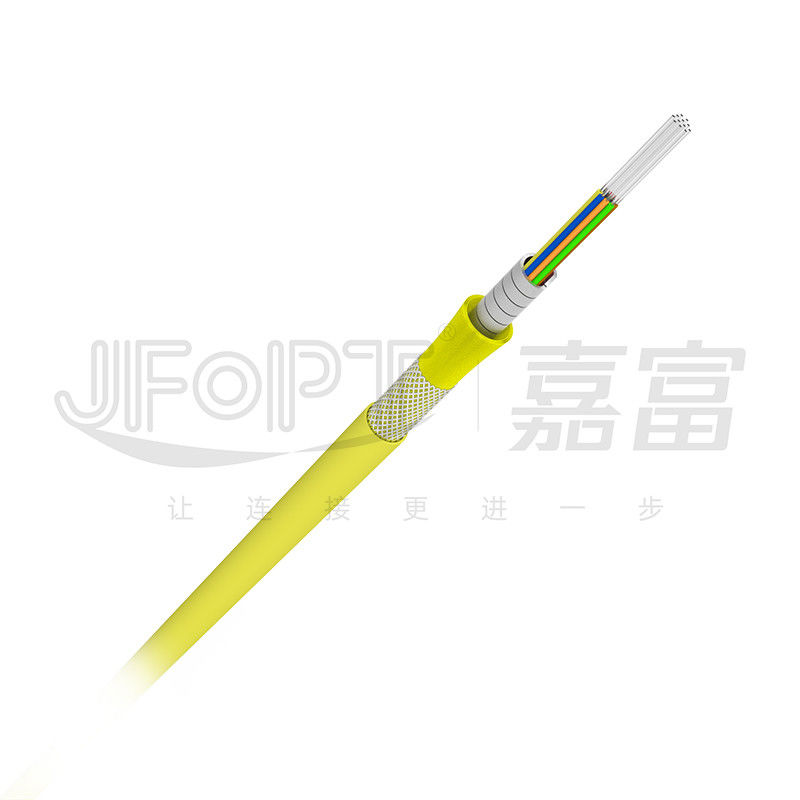

Il cavo dello sblocco (doppia armatura del rivestimento interno di 0.6mm) consiste di una fibra stretto-attenuata 0.6mm come il mezzo trasmissivo. Il centro della fibra è avvolto con un tubo dell'armatura di acciaio inossidabile, seguito da uno strato del aramid e poi uno strato esterno dell'intrecciatura di acciaio inossidabile. Il cavo è infine ha espulso con il rivestimento di PVC/LSZH/TPU. È utilizzato per le linee multiple di ramificazione del collegamento nelle reti a fibra ottica, nei centri dati, nelle stanze di comunicazione ed in altri posti in cui i collegamenti di ramificazione sono richiesti.
* caratteristiche di prodotto
|
①Struttura globale dell'armatura, con un più piccolo diametro esterno |
②armatura di Doppio strato per resistenza di compressione, protezione del roditore e resistenza di torsione |
|
|
|
|
③Armatura di acciaio inossidabile e nuovo rivestimento materiale per assicurare qualità |
④struttura multiconduttore della Unico metropolitana, spazio di risparmio dell'installazione |
|
|
|
* applicazioni
centri 1.Data.
sistemi di comunicazione 2.Optical.
3.Interconnection di attrezzature di comunicazione.
* presentazione della struttura
* parametri del cavo
|
Oggetti |
Parametri |
||||||
|
Numero di fibre |
2 |
4 |
6 |
8 |
12 |
||
|
Amplificatore stretto |
Diametro |
0.6±0.1mm |
|||||
|
Materiale |
PVC |
||||||
|
Tubo a spirale del metallo |
Diametro interno |
1.35±0.05mm |
1.8±0.1mm |
2.15±0.1mm |
3.1±0.1mm |
||
|
Diametro esterno |
1.85±0.05mm |
2.35±0.1mm |
2.75±0.1mm |
3.9±0.1mm |
|||
|
Gap |
0.15±0.05mm |
0.3±0.05mm |
0.3±0.1mm |
||||
|
Materiale |
SUS204 |
||||||
|
Treccia di acciaio inossidabile |
Materiale |
SUS304 |
|||||
|
Rivestimento esterno |
Diametro |
3.0±0.1mm |
4.0±0.1mm |
4.5±0.1mm |
4.5±0.2mm |
6.0±0.3mm |
|
|
Materiale |
PVC/LSZH/TPU |
||||||
|
Colore |
Blu per MP, grigio per il millimetro, o su misura |
||||||
* prestazione meccanica
|
Oggetti |
Parametri |
||||||
|
Numero di fibre |
2 |
4 |
6 |
8 |
12 |
||
|
Cavo Weight/kg/km |
15 |
24 |
30 |
30 |
45 |
||
|
Resistenza alla trazione (lungo termine) /N |
100 |
300 |
300 |
400 |
600 |
||
|
Resistenza alla trazione /N (a breve termine) |
200 |
500 |
600 |
800 |
800 |
||
|
Schiacci la resistenza /N/10cm |
3000 |
||||||
|
Raggio di piegamento minimo /mm (dinamico) |
60D |
||||||
|
Raggio di Min.Bending /mm (statico) |
30D |
||||||
|
Temperature/℃ di funzionamento |
Rivestimento di PVC -20 ~ +70 PVC rivestimento -40 ~ +80 di TPU e di LSZH |
||||||
|
Deposito Temperature/℃ |
-40 ~ +80 |
||||||
* parametri della fibra
|
Singolo modo |
|||||||
|
Oggetti |
Unità |
G.652D |
G.657A1 |
G.657A2 |
|||
|
Diametro di campo di modo |
1310nm |
μm |
9.1±0.4 |
8.8±0.4 |
8.8±0.4 |
||
|
1550nm |
μm |
10.4±0.5 |
9.8±0.5 |
9.8±0.5 |
|||
|
Diametro del rivestimento |
μm |
125±1.0 |
125±0.7 |
125±0.7 |
|||
|
Non circolarità del rivestimento |
% |
≤1.0 |
≤0.7 |
≤0.7 |
|||
|
Errore di concentricità del Centro-rivestimento |
μm |
≤0.6 |
≤0.5 |
≤0.5 |
|||
|
Diametro ricoprente |
μm |
245±7.0 |
245±5.0 |
245±5.0 |
|||
|
Non circolarità ricoprente |
% |
≤6.0 |
≤6.0 |
≤6.0 |
|||
|
Errore di concentricità del Rivestimento-rivestimento |
μm |
≤12.0 |
≤12.0 |
≤12.0 |
|||
|
Lunghezza d'onda di taglio del cavo |
nanometro |
λcc≤1260 |
λcc≤1260 |
λcc≤1260 |
|||
|
Coefficiente di attenuazione |
1310nm |
dB/km |
≤0.40 |
≤0.35 |
≤0.35 |
||
|
1550nm |
dB/km |
≤0.30 |
≤0.21 |
≤0.21 |
|||
|
Misto |
|||||||
|
Oggetti |
Unità |
62.5/125 |
50/125 |
OM3-150 |
OM3-300 |
OM4 |
|
|
Diametro di centro |
μm |
62.5±2.5 |
50±2.5 |
50±2.5 |
50±2.5 |
50±2.5 |
|
|
Diametro del rivestimento |
μm |
125±1.0 |
125±1.0 |
125±1.0 |
125±1.0 |
125±1.0 |
|
|
Errore di concentricità del centro |
% |
≤5.0 |
≤5.0 |
≤5.0 |
≤5.0 |
≤5.0 |
|
|
Non circolarità del rivestimento |
% |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
|
|
Errore di concentricità del Centro-rivestimento |
μm |
≤1.5 |
≤1.5 |
≤1.0 |
≤1.0 |
≤1.0 |
|
|
Diametro ricoprente |
μm |
245±7.0 |
245±7.0 |
245±7.0 |
245±7.0 |
245±7.0 |
|
|
Non circolarità ricoprente |
% |
≤6.0 |
≤6.0 |
≤6.0 |
≤6.0 |
≤6.0 |
|
|
Errore di concentricità del Rivestimento-rivestimento |
μm |
≤12.0 |
≤12.0 |
≤12.0 |
≤12.0 |
≤12.0 |
|
|
Larghezza di banda di OFL |
850nm |
Megahertz·chilometro |
≥160 |
≥500 |
≥700 |
≥1500 |
≥3500 |
|
1300nm |
Megahertz·chilometro |
≥500 |
≥500 |
≥500 |
≥500 |
≥500 |
|
|
Coefficiente di attenuazione |
850nm |
dB/km |
≤3.0 |
≤2.5 |
≤2.3 |
≤2.3 |
≤2.3 |
|
1300nm |
dB/km |
≤1.0 |
≤0.7 |
≤0.6 |
≤0.6 |
≤0.6 |
|
* imballaggio del prodotto
|
|
|
|
Ha ingrassato il tamburo |
Tamburo sigillato |
* forza della fabbrica
|
Competenza: JFOPT ha un gruppo di R & S, una tecnologia di produzione e un'attrezzatura professionali per produrre i cavi di alta qualità che soddisfanno le esigenze differenti di requisito ed ambientali. |
|
||||
|
Capacità di produzione: JFOPT ha 40 macchine corazzate dell'interno di fabbricazione del cavo, assicurando la consegna tempestiva degli ordini corazzati su grande scala del cavo. Con le linee di produzione e le attrezzature professionali, possiamo produrre efficientemente un gran quantità di cavi per rispondere alle esigenze del cliente. |
|
||||
|
Controllo di qualità: JFOPT implementa le misure rigorose di controllo di qualità. Oltre a materia prima e ad ispezioni ricevute, il processo di produzione comprende i sistemi di prova automatizzati di qualità per varie componenti come stretto-bufferizzazione, armoring a spirale ed inguainamento esterno. Tutta l'apparecchiatura di collaudo di produzione è mantenuta regolarmente. Con gli anni di capacità tecnica e di processi di produzione corazzati maturi del saltatore, possono eliminare quasi tutte le anomalie in cavi corazzati. |
|
||||
|
Sviluppo di norme: JFOPT ha un gruppo professionale e con esperienza di R & S che può fornire i cavi su misura per soddisfare le esigenze differenti di requisito ed ambientali, assicurando la soddisfazione del cliente. |
|
||||
|
Innovazione tecnologica: JFOPT sottolinea l'innovazione tecnologica e progetta i prodotti corazzati del cavo con differenti strutture, dimensioni, conteggi del centro e colori per soddisfare le diverse esigenze dei clienti. |
|
||||
|
Servizio e supporto tecnico: JFOPT fornisce alle prevendite ed ai servizi di assistenza al cliente completi, compreso consultazione, le raccomandazioni del prodotto e la manutenzione tecniche di post-vendite, soddisfare le esigenze del cliente ed assicurare la soddisfazione del cliente. |
|
||||
* frequente Q&A
1. Che fattori dovrebbero essere considerati quando acquista i cavi ottici?
È importante considerare il modello, il colore, il diametro esterno, il materiale, la valutazione del fuoco e la prestazione meccanica del cavo ottico.
2.Do voi accettare personalizzazione di stampa e di colore?
Sì, possiamo personalizzare il colore e la stampa basati sui campioni che fornite.
3. che tipo di cavi ottici potete produrre?
Possiamo produrre i vari tipi di cavi ottici dell'interno ed all'aperto, compreso i cavi di toppa, mini cavi, cavi a nastro, ADSS, GYTA, GYTS, GYXTW e più.
4.What è la quantità di ordine minimo per i vostri cavi ottici?
Per i cavi ottici regolari, la quantità di ordine minimo è di 1 chilometro. Per i cavi ottici speciali, contatti prego il nostro gruppo di vendite per ulteriori informazioni.
5.What è il vostro termine di consegna struttura?
Tipicamente, il termine di consegna per i cavi ottici regolari ha luogo in 3 giorni lavorativi.
