Luogo di origine:
La Cina
Marca:
JFOPT
Certificazione:
Product: CE / UL / ROHS / REACH Company: ISO9001/ISO14001
Numero di modello:
JFOC-GJBSFJV/GJBSFJH/GJBSFJU
Contattici
Sotto-cavo dual core corazzato del cavo piano 3.0mm corazzato con la durata della vita lunga di forza ad alta resistenza a spirale del tubo
Il cavo piano duplex (cavo unico corazzato 3,0) usa un cavo ottico unico corazzato del unico centro esterno 3.0mm del diametro (la fibra stretto-attenuata 0.9mm come il mezzo trasmissivo, il centro della fibra esternamente è avvolta con un'armatura di acciaio inossidabile e un filato del aramid è usato come l'unità dimiglioramento) come l'unità del sotto-cavo ed è espulso con uno strato del materiale piano di PVC/LSZH/TPU come la guaina esterna.
* caratteristiche di prodotto
|
①I due sotto-cavi di 3.0mm sono coperti di guaina protettiva per aumentare la resistenza all'usura e di tensione |
②Può essere usato per la trasmissione di comunicazione fra le strutture meccaniche mobili |
|
|
|
|
③Può aggiungersi con il corredo dell'tirare-occhio per trazione interurbana |
④Ogni centro del sotto-cavo è individualmente corazzato per la protezione |
|
|
|
* applicazioni
1.Indoor ha strutturato il cablaggio
sistemi di comunicazione 2.Optical
centri 3.Data

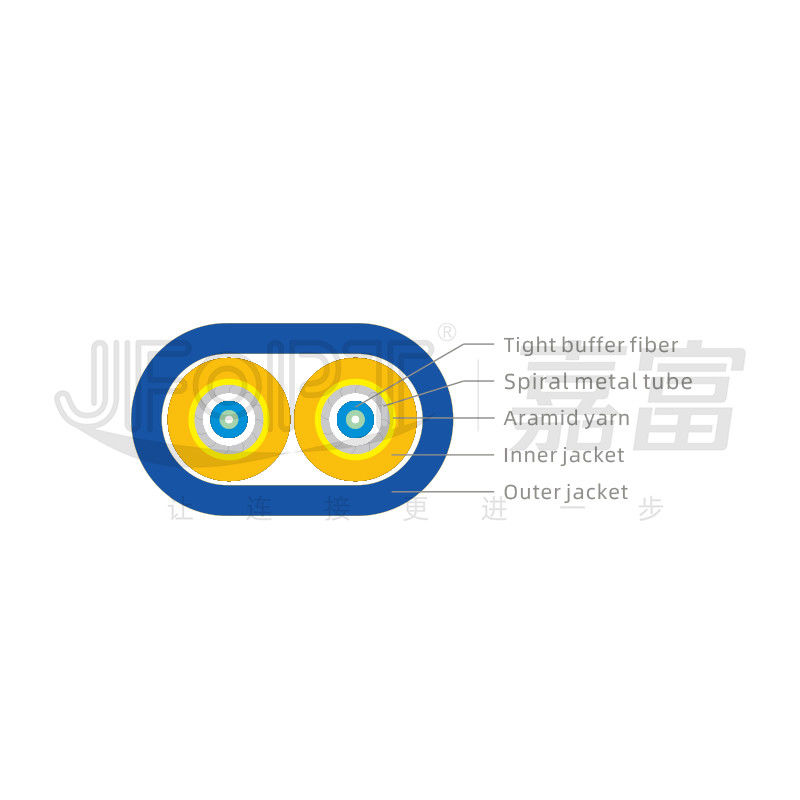

* presentazione della struttura
* parametri del cavo
|
Oggetti |
Specifiche |
|||||||
|
Numero di fibre |
2 |
|||||||
|
Sotto-cavo |
Stretto attenuato |
Dimensione |
0.85±0.05mm |
|||||
|
Materiale |
PVC/LSZH |
|||||||
|
Colore |
(MP) blu bianco/giallo/arancia (millimetri) |
|||||||
|
Tubo di Armord |
Dimensione |
1.65±0.1mm |
||||||
|
Materiale |
SUS304 |
|||||||
|
Membro di forza |
Filato di Aramid |
|||||||
|
Rivestimento |
Dimensione |
3.0±0.1mm |
||||||
|
Materiale |
PVC/LSZH |
|||||||
|
Colore |
(MP) /Orange giallo (millimetro) o su misura |
|||||||
|
identificazione del Sotto-cavo |
1# - 2# |
|||||||
|
Rivestimento esterno |
Dimensione |
(4.0*7.0) ±0.2mm |
||||||
|
Materiale |
PVC/LSZH/TPU |
|||||||
|
Colore |
Nero o su misura |
|||||||
* prestazione meccanica
|
Oggetti |
Specifiche |
|||||||
|
Numero di fibre |
2 |
|||||||
|
Tensione)/N (di lungo termine |
400 |
|||||||
|
Tensione (a breve termine)/N |
600 |
|||||||
|
Crush/N/100mm |
3000 |
|||||||
|
Raggio di curvatura minimo /mm (dinamico) |
60D |
|||||||
|
Minuti raggio di curvatura /mm (statico) |
30D |
|||||||
|
Temperature/℃ di funzionamento |
-20~+70 (PVC) /-40~+80 (LSZH/TPU) |
|||||||
|
Stoccaggio Temperature/℃ |
-40~+80 |
|||||||
* parametri della fibra
|
Singolo modo |
||||||||
|
Oggetti |
Unità |
G.652D |
G.657A1 |
G.657A2 |
||||
|
Diametro di campo di modo |
1310nm |
μm |
9.1±0.4 |
8.8±0.4 |
8.8±0.4 |
|||
|
1550nm |
μm |
10.4±0.5 |
9.8±0.5 |
9.8±0.5 |
||||
|
Diametro del rivestimento |
μm |
125±1 |
125±0.7 |
125±0.7 |
||||
|
Non circolarità del rivestimento |
% |
≤1 |
≤0.7 |
≤0.7 |
||||
|
Errore di concentricità del Centro-rivestimento |
μm |
≤0.6 |
≤0.5 |
≤0.5 |
||||
|
Diametro ricoprente |
μm |
245±7 |
245±5 |
245±5 |
||||
|
Non circolarità ricoprente |
% |
≤6.0 |
≤6.0 |
≤6.0 |
||||
|
Errore di concentricità del Rivestimento-rivestimento |
μm |
≤12.0 |
≤12.0 |
≤12.0 |
||||
|
Lunghezza d'onda di taglio del cavo |
nanometro |
λcc≤1260 |
λcc≤1260 |
λcc≤1260 |
||||
|
Attenuazione |
1310nm |
dB/km |
≤0.34 |
≤0.35 |
≤0.35 |
|||
|
1550nm |
dB/km |
≤0.2 |
≤0.21 |
≤0.21 |
||||
|
Misto |
||||||||
|
Oggetti |
unità |
62.5/125 |
50/125 |
OM3-150 |
OM3-300 |
OM4 |
||
|
Diametro di centro |
μm |
62.5±2.5 |
50±2.5 |
50±2.5 |
50±2.5 |
50±2.5 |
||
|
Diametro del rivestimento |
μm |
125±1.0 |
125±1.0 |
125±1.0 |
125±1.0 |
125±1.0 |
||
|
Non circolarità del centro |
% |
≤5.0 |
≤5.0 |
≤5.0 |
≤5.0 |
≤5.0 |
||
|
Non circolarità del rivestimento |
% |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
||
|
Errore di concentricità del Centro-rivestimento |
μm |
≤1.5 |
≤1.5 |
≤1.0 |
≤1.0 |
≤1.0 |
||
|
Diametro ricoprente |
μm |
245±7 |
245±7 |
245±7 |
245±7 |
245±7 |
||
|
Non circolarità ricoprente |
% |
≤6.0 |
≤6.0 |
≤6.0 |
≤6.0 |
≤6.0 |
||
|
Errore di concentricità del Rivestimento-rivestimento |
μm |
≤12.0 |
≤12.0 |
≤12.0 |
≤12.0 |
≤12.0 |
||
|
Larghezza di banda di OFL |
850nm |
Megahertz·chilometro |
≥160 |
≥500 |
≥700 |
≥1500 |
≥3500 |
|
|
1300nm |
Megahertz·chilometro |
≥500 |
≥500 |
≥500 |
≥500 |
≥500 |
||
|
Coefficiente di attenuazione |
850nm |
dB/km |
≤3.0 |
≤2.5 |
≤2.3 |
≤2.3 |
≤2.3 |
|
|
1300nm |
dB/km |
≤1.0 |
≤0.7 |
≤0.6 |
≤0.6 |
≤0.6 |
||
* imballaggio del prodotto
|
|
|
|
Ha ingrassato il tamburo |
Tamburo sigillato |
* forza della fabbrica
|
Specializzazione: JFOPT ha un gruppo di R & S, una tecnologia di produzione e un'attrezzatura professionali per produrre i cavi di alta qualità che soddisfanno le esigenze differenti di requisito ed ambientali. |
|
||||
|
Capacità di produzione: JFOPT ha 40 macchine corazzate dell'interno di fabbricazione del cavo, assicurando la consegna tempestiva degli ordini corazzati su grande scala del cavo. Con le linee di produzione e le attrezzature professionali, possono produrre efficientemente un gran quantità di cavi per rispondere alle esigenze del cliente. |
|
||||
|
Controllo di qualità: JFOPT implementa le misure rigorose di controllo di qualità. Oltre alle ispezioni ricevute materiali, il processo di produzione comprende i sistemi di prova automatizzati di qualità per varie componenti come stretto-bufferizzazione, armoring a spirale ed inguainamento esterno. Tutta l'apparecchiatura di collaudo di produzione è mantenuta regolarmente. Con gli anni di capacità tecnica e di processi di produzione corazzati maturi del saltatore, possono eliminare quasi tutte le anomalie in cavi corazzati. |
|
||||
|
Sviluppo di norme: JFOPT ha un gruppo professionale e con esperienza di R & S che può fornire i cavi adattati per soddisfare le esigenze differenti di requisito ed ambientali, assicurando la soddisfazione del cliente. |
|
||||
|
Innovazione tecnologica: JFOPT sottolinea l'innovazione tecnologica e progetta i prodotti corazzati del cavo con differenti strutture, dimensioni, conteggi del centro e colori per soddisfare le diverse esigenze dei clienti. |
|
||||
|
Servizio e supporto tecnico: JFOPT fornisce alle prevendite ed ai servizi di assistenza al cliente completi, compreso consultazione, le raccomandazioni del prodotto e la manutenzione tecniche di post-vendite, soddisfare le esigenze del cliente ed assicurare la soddisfazione del cliente. |
|
||||
* frequente Q&A
1. Che fattori dovrebbero essere considerati quando acquista i cavi ottici?
È importante considerare il modello, il colore, il diametro esterno, il materiale, la valutazione del fuoco e la prestazione meccanica del cavo ottico.
2.Do voi accettare personalizzazione di stampa e di colore?
Sì, possiamo personalizzare il colore e la stampa basati sui campioni che fornite.
3. che tipo di cavi ottici potete produrre?
Possiamo produrre i vari tipi di cavi ottici dell'interno ed all'aperto, compreso i cavi di toppa, mini cavi, cavi a nastro, ADSS, GYTA, GYTS, GYXTW e più.
4.What è la quantità di ordine minimo per i vostri cavi ottici?
Per i cavi ottici regolari, la quantità di ordine minimo è di 1 chilometro. Per i cavi ottici speciali, contatti prego il nostro gruppo di vendite per ulteriori informazioni.
5.What è il vostro termine di consegna struttura?
Tipicamente, il termine di consegna per i cavi ottici regolari ha luogo in 3 giorni lavorativi.
