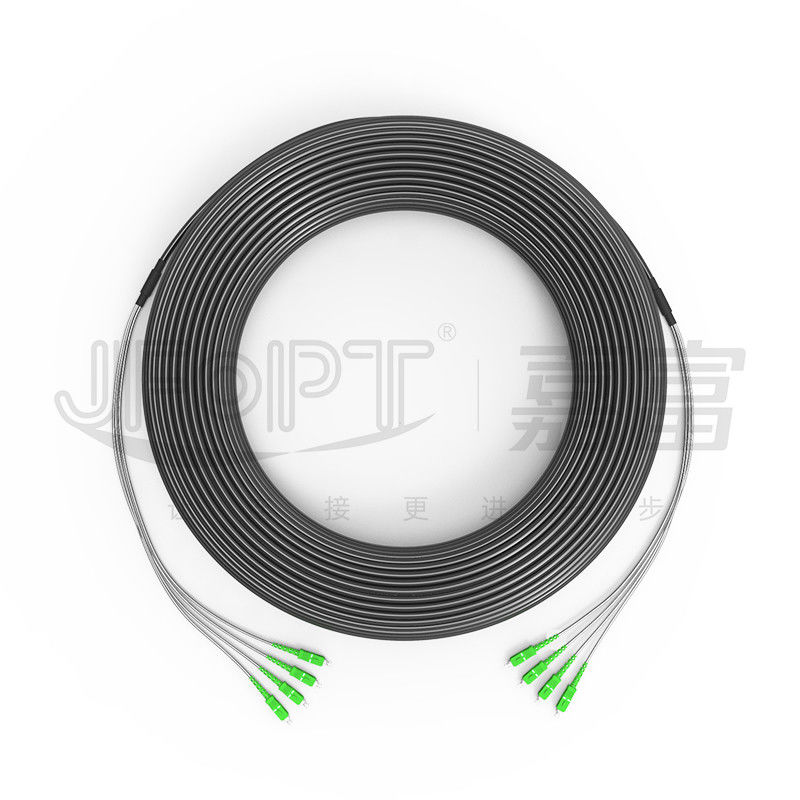

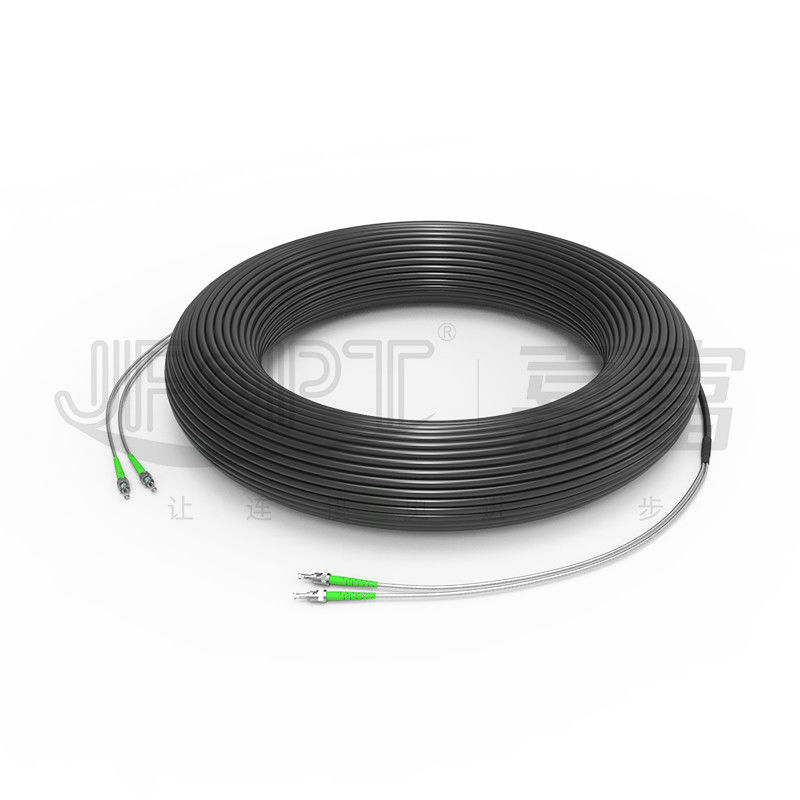

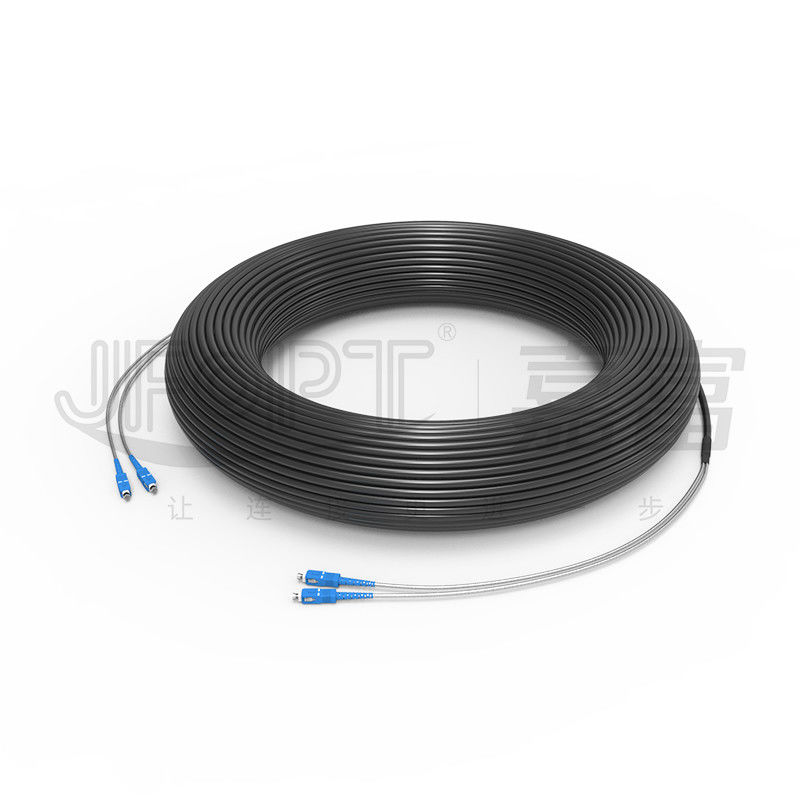

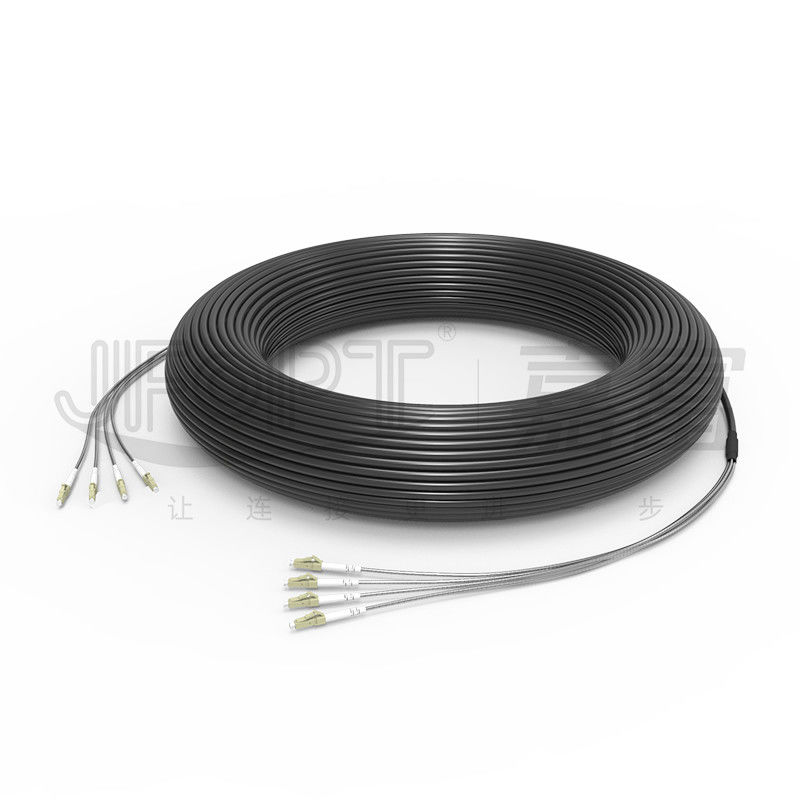

FTTA singolo Armor Subunit Cable/cavo corazzato per la stazione base/numero personalizzabile delle fibre/ogni fibra corazzata
Il cavo ottico corazzato del sotto-cavo a un solo strato (stazione base) utilizza un cavo ottico corazzato del unico centro come l'unità del sotto-cavo. L'unità del sotto-cavo consiste di un cavo rivestito 0.9mm, di un'armatura di acciaio inossidabile e di un filato del aramid per il rinforzo. Il cavo poi è espulso con uno strato esterno del materiale di PVC/LSZH/TPU per formare l'assemblaggio cavi finale.
* caratteristiche di prodotto
|
①Ogni singolo sotto-cavo ha sua propria armatura interna, fornente la resistenza alla trazione globale migliorata |
②Può essere terminato direttamente senza corredo del fanoit o del tubo, come l'interno di sotto-cavo fornito di armatura del metallo |
|
|
|
|
③Può essere fornito dei connettori o dell'tirare-occhio impermeabili per installazione veloce ed efficiente |
- |
|
|
- |
* applicazioni
sistemi di comunicazione della stazione 1.Base
sistemi di sorveglianza 2.Video

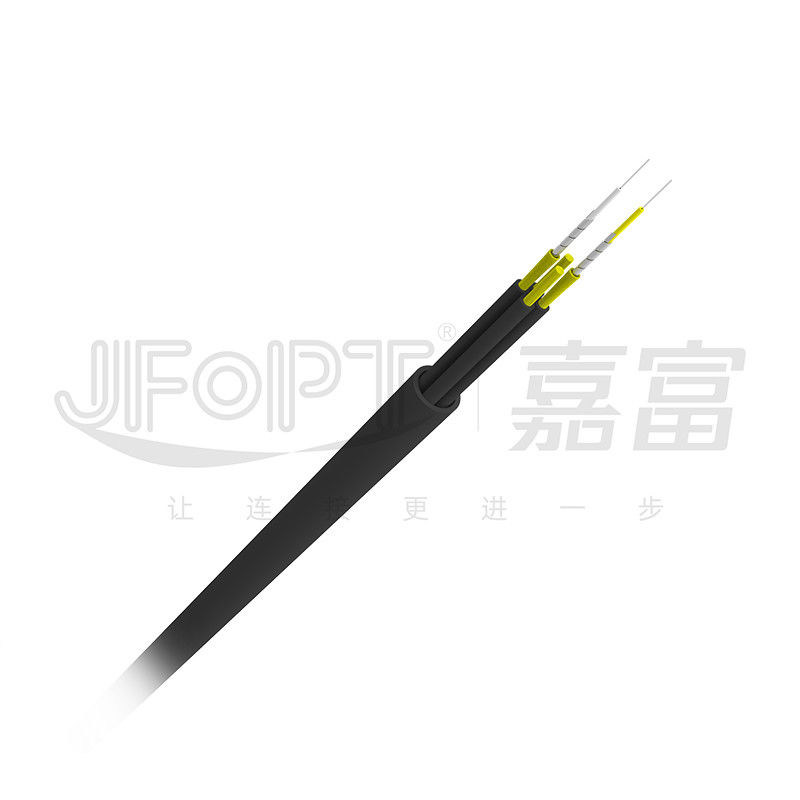

* presentazione della struttura
* parametri del cavo
|
Oggetti |
Specifiche |
||||||
|
Numero di fibre |
2 |
4 |
|||||
|
fibra dell'Stretto-amplificatore |
Materiale |
PVC/LSZH |
|||||
|
Diametro |
0.5mm±0.05mm |
||||||
|
Colore |
Blu/arancio/verde/Brown/Cliente-specificato |
||||||
|
Tubo dell'armatura |
Materiale |
SUS204 |
|||||
|
Diametro esterno |
1.2mm±0.3mm |
||||||
|
Spessore |
0.8mm±0.05mm |
||||||
|
Gap |
0.15mm±0.05mm |
||||||
|
Interno |
Materiale |
LSZH |
|||||
|
Spessore |
0.35mm±0.05mm |
||||||
|
Diametro esterno |
1.8mm±0.2mm |
||||||
|
Forza |
Modello |
Filato di Aramid |
|||||
|
position1 |
Fuori della fibra dell'Stretto-amplificatore |
||||||
|
position2 |
Fuori del tubo dell'armatura del cavo |
||||||
|
Jecket esterno |
Materiale |
LSZH |
|||||
|
Colore |
Nero |
||||||
|
Spessore |
0.35mm±0.05mm |
||||||
|
Fuori diametro |
7.5mm±0.3mm |
||||||
* prestazione meccanica
|
Oggetti |
Specifiche |
||||||
|
Numero di fibre |
2 |
4 |
|||||
|
Compressione Strength/N/100m resistente |
≥3000 |
||||||
|
Tensione (lungo termine) /N |
≥200 |
||||||
|
Tensione /N (a breve termine) |
≥400 |
||||||
|
Ermperature/℃ di funzionamento |
-40~+80 |
||||||
|
Stoccaggio Temperature/℃ |
-40~+80 |
||||||
* parametri della fibra
|
Singolo modo |
|||||||
|
· |
Unità |
G.652D |
G.657A1 |
G.657A2 |
|||
|
Diametro di campo di modo |
1310nm |
μm |
9.1±0.4 |
8.8±0.4 |
8.8±0.4 |
||
|
1550nm |
μm |
10.4±0.5 |
9.8±0.5 |
9.8±0.5 |
|||
|
Diametro del rivestimento |
μm |
125±1 |
125±0.7 |
125±0.7 |
|||
|
Non circolarità del rivestimento |
% |
≤1 |
≤0.7 |
≤0.7 |
|||
|
Errore di concentricità del Centro-rivestimento |
μm |
≤0.6 |
≤0.5 |
≤0.5 |
|||
|
Diametro ricoprente |
μm |
245±7 |
245±5 |
245±5 |
|||
|
Non circolarità ricoprente |
% |
≤6.0 |
≤6.0 |
≤6.0 |
|||
|
Errore di concentricità del Rivestimento-rivestimento |
μm |
≤12.0 |
≤12.0 |
≤12.0 |
|||
|
Lunghezza d'onda di taglio del cavo |
nanometro |
λcc≤1260 |
λcc≤1260 |
λcc≤1260 |
|||
|
Attenuazione |
1310nm |
dB/km |
≤0.4 |
≤0.4 |
≤0.4 |
||
|
1550nm |
dB/km |
≤0.3 |
≤0.3 |
≤0.3 |
|||
|
Misto |
|||||||
|
Oggetti |
unità |
62.5/125 |
50/125 |
OM3-150 |
OM3-300 |
OM4 |
|
|
Diametro di centro |
μm |
62.5±2.5 |
50±2.5 |
50±2.5 |
50±2.5 |
50±2.5 |
|
|
Diametro del rivestimento |
μm |
125±1.0 |
125±1.0 |
125±1.0 |
125±1.0 |
125±1.0 |
|
|
Non circolarità del centro |
% |
≤5.0 |
≤5.0 |
≤5.0 |
≤5.0 |
≤5.0 |
|
|
Non circolarità del rivestimento |
% |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
|
|
Errore di concentricità del Centro-rivestimento |
μm |
≤1.5 |
≤1.5 |
≤1.0 |
≤1.0 |
≤1.0 |
|
|
Diametro ricoprente |
μm |
245±7 |
245±7 |
245±7 |
245±7 |
245±7 |
|
|
Non circolarità ricoprente |
% |
≤6.0 |
≤6.0 |
≤6.0 |
≤6.0 |
≤6.0 |
|
|
Errore di concentricità del Rivestimento-rivestimento |
μm |
≤12.0 |
≤12.0 |
≤12.0 |
≤12.0 |
≤12.0 |
|
|
Larghezza di banda di OFL |
850nm |
Megahertz·chilometro |
≥160 |
≥500 |
≥700 |
≥1500 |
≥3500 |
|
1300nm |
Megahertz·chilometro |
≥500 |
≥500 |
≥500 |
≥500 |
≥500 |
|
|
Coefficiente di attenuazione |
850nm |
dB/km |
≤3.0 |
≤3.0 |
≤3.0 |
≤3.0 |
≤3.0 |
|
1300nm |
dB/km |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
|
* imballaggio del prodotto
|
|
|
|
Tamburo ingrassato |
Tamburo sigillato |
* forza della fabbrica
|
Specializzazione: JFOPT ha un gruppo di ricerca e sviluppo, una tecnologia di produzione e un'attrezzatura professionali per produrre le varie strutture dei cavi a fibre ottiche della stazione base, compreso il tutto dielettrico, l'armatura non metallici, membro concentrare non metallico/metallico dell'armatura dell'unità secondaria, di forza e più. |
|
||||
|
Capacità di produzione: JFOPT ha una linea e un'attrezzatura di produzione affinchè l'inguainamento di grande diametro del cavo, le lunghezze su ordinazione d'offerta, l'avvolgimento su ordinazione e la produzione in serie soddisfaccia le esigenze del cliente. |
|
||||
|
Controllo di qualità: JFOPT implementa il controllo di qualità rigoroso, selezionando i materiali che completamente aderiscono ad internazionale, nazionale, o i requisiti dello standard industriale e può fornire la certificazione pertinente. |
|
||||
|
Normalizzazione: Il gruppo professionale di JFOPT capisce i vostri bisogni specifici e fornisce le soluzioni su misura. Se è costruzione, espansione, o manutenzione della stazione base, possiamo offrire il consiglio ed il supporto professionali per assicurare il progresso regolare dei vostri progetti. |
|
||||
|
Innovazione tecnologica: JFOPT mette a fuoco su innovazione tecnologica, conducente annualmente gli aggiornamenti di ricerca e sviluppo per i prodotti e presentante continuamente i prodotti innovatori per rispondere alle esigenze evolventesi del mercato. |
|
||||
|
Servizio e supporto tecnico: JFOPT non solo fornisce ai prodotti di alta qualità ma anche al supporto tecnico ed al servizio di assistenza al cliente completi. Il nostro gruppo tecnico professionale può fornire l'orientamento dell'installazione, la prova di prestazione, la risoluzione dei problemi ed altri servizi. |
|
||||
* frequente Q&A
1.What dovrebbe essere considerato quando seleziona i cavi a fibre ottiche?
È importante considerare il tipo di cavo, il numero di fibre, il colore, il diametro esterno, il materiale, la valutazione del fuoco, la prestazione meccanica ed altre specifiche pertinenti.
2.Can richiediamo i colori e la stampa su misura sui cavi?
Sì, possiamo personalizzare i colori e la stampa del cavo basata sui campioni e soddisfarvi per fornire.
3.Can abbiamo i cavi a fibre ottiche elaborati nei saltatori a fibra ottica a distanza per uso della stazione base?
Abbiamo un connettore professionale che elabora la linea di produzione che può elaborare i vari cavi a fibre ottiche nei saltatori che a fibra ottica avete bisogno di per le applicazioni della stazione base.
4.What che altri tipi di cavi a fibre ottiche possono noi fabbricare?
Possiamo fabbricare i tipi differenti di cavi a fibre ottiche dell'interno ed all'aperto, compreso i cavi flessibili, mini cavi, cavi del btreakout, ADSS, GYTA, GYTS, GYXTW e più.
5.What è il nostro termine di consegna?
Per i cavi a fibre ottiche regolari, abbiamo solitamente un termine d'esecuzione di 3 giorni lavorativi.
