Luogo di origine:
La Cina
Marca:
JFOPT
Certificazione:
Product: CE / UL / ROHS / REACH Company: ISO9001/ISO14001
Numero di modello:
JFOC-GYFJKU
Contattici

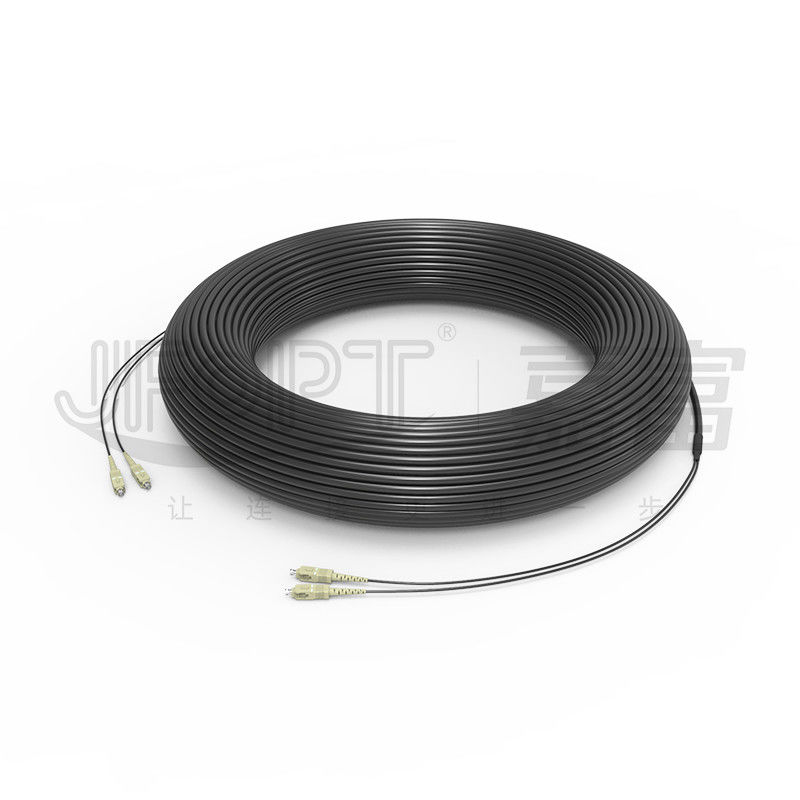

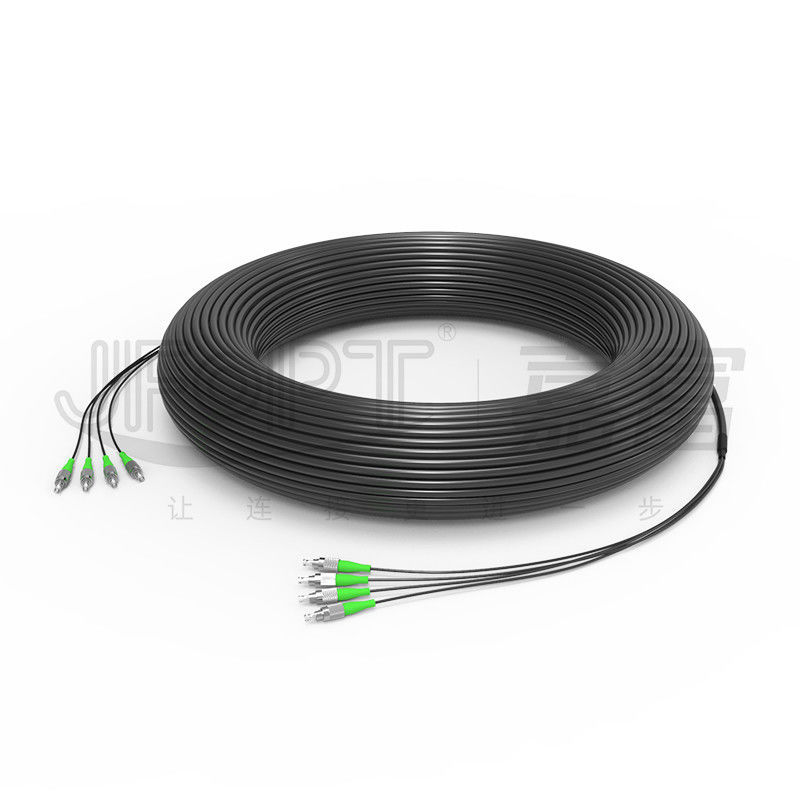

Cablaggio facile di singolo del campo diametro tattico corazzato del cavo resistente fare pressione su trasmissione stabile durevole
Il cavo tattico del campo corazzato a un solo strato consiste di un cavo ottico rivestito di 0.6mm o di 0.9mm, che è avvolto con uno strato del tubo di acciaio inossidabile. Il tubo dell'armatura più ulteriormente è coperto di strato del filato del aramid e per concludere, il cavo è espulso con uno strato esterno del materiale di TPU per formare l'assemblaggio cavi finale.
* caratteristiche di prodotto
|
①Facoltativo per l'estrattore del cavo, facilitando tempo situantesi e di risparmio del cavo durante la posa di cavi |
②Il cavo con un diametro esterno massimo di 5.0mm può accomodare le fibre multiple, rendente lo più piccolo nella dimensione confrontata ai cavi della stazione base |
|
|
|
|
③Il rivestimento di TPU fornisce la flessibilità e tiene conto i piccoli raggi di curvatura |
- |
|
|
- |
* applicazioni
sistemi di comunicazione della stazione 1.Base
sistemi di sorveglianza 2.Video

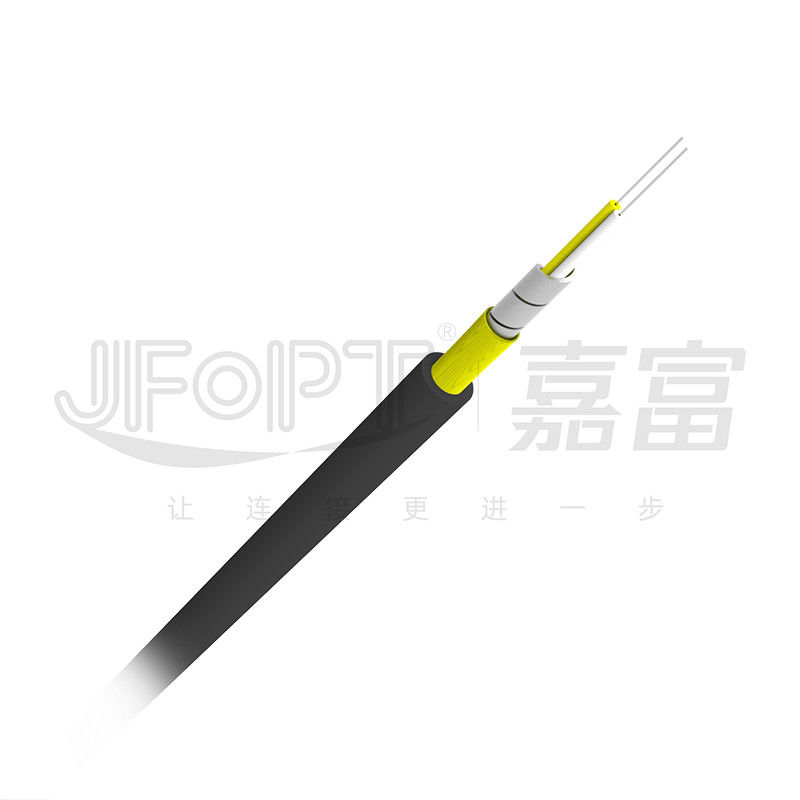

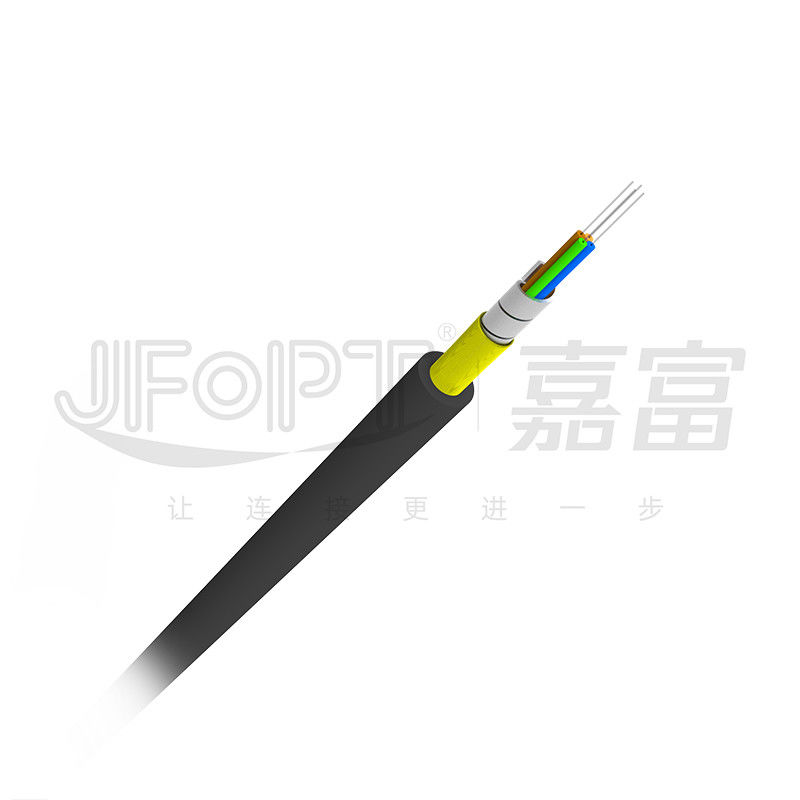

* presentazione della struttura
* parametri del cavo
|
Oggetti |
Specifiche |
||||||
|
Numero di fibre |
2 |
4 |
|||||
|
fibra dell'Stretto-amplificatore |
Diametro esterno |
0.6±0.1mm |
0.9±0.1mm |
0.6±0.1mm |
|||
|
Materiale |
PVC |
||||||
|
Stelltube inossidabile |
Materiale |
SUS204 |
|||||
|
Diametro interno |
1.25±0.1mm |
2.2±0.1mm |
2.1±0.1mm |
||||
|
Diametro esterno |
1.8±0.1mm |
2.8±0.1mm |
2.4±0.1mm |
||||
|
Rivestimento esterno |
Materiale |
TPU |
|||||
|
Colore |
Nero/Cliente-specificato |
||||||
|
Spessore |
0.6±0.1mm |
1.0±0.1mm |
0.9±0.1mm |
1.1±0.1mm |
|||
|
Diametro esterno |
3.3±0.2mm |
4.0±0.2mm |
5.0±0.2mm |
4.5±0.2mm |
5.0±0.2mm |
||
* prestazione meccanica
|
Oggetti |
Specifiche |
||||||
|
Numero di fibre |
2 |
4 |
|||||
|
Rivestimento esterno Dimension/mm |
3.3±0.2mm |
4.0±0.2mm |
5.0±0.2mm |
4.5±0.2mm |
5.0±0.2mm |
||
|
Tensione (lungo termine) /N |
300 |
600 |
400 |
600 |
|||
|
Tensione /N (a breve termine) |
600 |
1000 |
800 |
1000 |
|||
|
Crush/N/10cm |
300 |
||||||
|
Min. Bend Radius/mm |
30D |
||||||
|
Temperature/℃ di funzionamento |
-40~+85 |
||||||
|
Stoccaggio Temperature/℃ |
-40~+85 |
||||||
* parametri della fibra
|
Singolo modo |
|||||||
|
Oggetti |
Unità |
G.652D |
G.657A1 |
G.657A2 |
|||
|
Diametro di campo di modo |
1310nm |
μm |
9.1±0.4 |
8.8±0.4 |
8.8±0.4 |
||
|
1550nm |
μm |
10.4±0.5 |
9.8±0.5 |
9.8±0.5 |
|||
|
Diametro del rivestimento |
μm |
125±1 |
125±0.7 |
125±0.7 |
|||
|
Non circolarità del rivestimento |
% |
≤1 |
≤0.7 |
≤0.7 |
|||
|
Errore di concentricità del Centro-rivestimento |
μm |
≤0.6 |
≤0.5 |
≤0.5 |
|||
|
Diametro ricoprente |
μm |
245±7 |
245±5 |
245±5 |
|||
|
Non circolarità ricoprente |
% |
≤6.0 |
≤6.0 |
≤6.0 |
|||
|
Errore di concentricità del Rivestimento-rivestimento |
μm |
≤12.0 |
≤12.0 |
≤12.0 |
|||
|
Lunghezza d'onda di taglio del cavo |
nanometro |
λcc≤1260 |
λcc≤1260 |
λcc≤1260 |
|||
|
Attenuazione |
1310nm |
dB/km |
≤0.34 |
≤0.35 |
≤0.35 |
||
|
1550nm |
dB/km |
≤0.2 |
≤0.21 |
≤0.21 |
|||
|
Misto |
|||||||
|
Oggetti |
Unità |
62.5/125 |
50/125 |
OM3-150 |
OM3-300 |
OM4 |
|
|
Diametro di centro |
μm |
62.5±2.5 |
50±2.5 |
50±2.5 |
50±2.5 |
50±2.5 |
|
|
Diametro del rivestimento |
μm |
125±1.0 |
125±1.0 |
125±1.0 |
125±1.0 |
125±1.0 |
|
|
Non circolarità del centro |
% |
≤5.0 |
≤5.0 |
≤5.0 |
≤5.0 |
≤5.0 |
|
|
Non circolarità del rivestimento |
% |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
|
|
Errore di concentricità del Centro-rivestimento |
μm |
≤1.5 |
≤1.5 |
≤1.0 |
≤1.0 |
≤1.0 |
|
|
Diametro ricoprente |
μm |
245±7 |
245±7 |
245±7 |
245±7 |
245±7 |
|
|
Non circolarità ricoprente |
% |
≤6.0 |
≤6.0 |
≤6.0 |
≤6.0 |
≤6.0 |
|
|
Errore di concentricità del Rivestimento-rivestimento |
μm |
≤12.0 |
≤12.0 |
≤12.0 |
≤12.0 |
≤12.0 |
|
|
Larghezza di banda di OFL |
850nm |
Megahertz·chilometro |
≥160 |
≥500 |
≥700 |
≥1500 |
≥3500 |
|
1300nm |
Megahertz·chilometro |
≥500 |
≥500 |
≥500 |
≥500 |
≥500 |
|
|
Coefficiente di attenuazione |
850nm |
dB/km |
≤3.0 |
≤2.5 |
≤2.3 |
≤2.3 |
≤2.3 |
|
1300nm |
dB/km |
≤0.8 |
≤0.7 |
≤0.6 |
≤0.6 |
≤0.6 |
|
* imballaggio del prodotto
|
|
|
|
Tamburo ingrassato |
Tamburo sigillato |
* forza della fabbrica
|
Specializzazione: JFOPT ha un gruppo di ricerca e sviluppo, una tecnologia di produzione e un'attrezzatura professionali per produrre le varie strutture dei cavi tattici del campo, compreso il tutto dielettrico, l'armatura non metallici, membro concentrare non metallico/metallico dell'armatura dell'unità secondaria, di forza e più. |
|
||||
|
Capacità di produzione: JFOPT ha una linea e un'attrezzatura di produzione per cavo di grande diametro, le lunghezze su ordinazione d'offerta, il tamburo su ordinazione ed altri produzione in serie per soddisfare le esigenze del cliente. |
|
||||
|
Controllo di qualità: JFOPT implementa il controllo di qualità rigoroso, selezionando i materiali che completamente aderiscono ad internazionale, nazionale, o i requisiti dello standard industriale e può fornire la certificazione pertinente. |
|
||||
|
Normalizzazione: Il gruppo professionale di JFOPT capisce i vostri bisogni specifici e fornisce le soluzioni su misura. Se è costruzione, espansione, o manutenzione della stazione base, possiamo offrire il consiglio ed il supporto professionali per assicurare il progresso regolare dei vostri progetti. |
|
||||
|
Innovazione tecnologica: JFOPT mette a fuoco su innovazione tecnologica, conducente annualmente gli aggiornamenti di ricerca e sviluppo per i prodotti e presentante continuamente i prodotti innovatori per rispondere alle esigenze evolventesi del mercato. |
|
||||
|
Servizio e supporto tecnico: JFOPT non solo fornisce ai prodotti di alta qualità ma anche al supporto tecnico ed al servizio di assistenza al cliente completi. Il nostro gruppo tecnico professionale può fornire l'orientamento dell'installazione, la prova di prestazione, la risoluzione dei problemi ed altri servizi. |
|
||||
* frequente Q&A
1.What dovrebbe essere considerato quando seleziona i cavi a fibre ottiche?
È importante considerare il tipo di cavo, il numero di fibre, il colore, il diametro esterno, il materiale, la valutazione del fuoco, la prestazione meccanica ed altre specifiche pertinenti.
2.Can richiediamo i colori e la stampa su misura sui cavi?
Sì, possiamo personalizzare i colori e la stampa del cavo basata sui campioni e soddisfarvi per fornire.
3.Can abbiamo i cavi a fibre ottiche elaborati nei cavi di toppa tattici del campo per uso della stazione base?
Abbiamo un connettore professionale che elabora la linea di produzione che può elaborare i vari cavi a fibre ottiche nei saltatori che a fibra ottica avete bisogno di per le applicazioni della stazione base.
4.What che altri tipi di cavi a fibre ottiche possono noi fabbricare?
Possiamo fabbricare i tipi differenti di cavi a fibre ottiche dell'interno ed all'aperto, compreso i cavi flessibili, mini cavi, cavi del btreakout, ADSS, GYTA, GYTS, GYXTW e più.
5.What è il nostro termine di consegna?
Per i cavi a fibre ottiche regolari, abbiamo solitamente un termine d'esecuzione di 3 giorni lavorativi.
