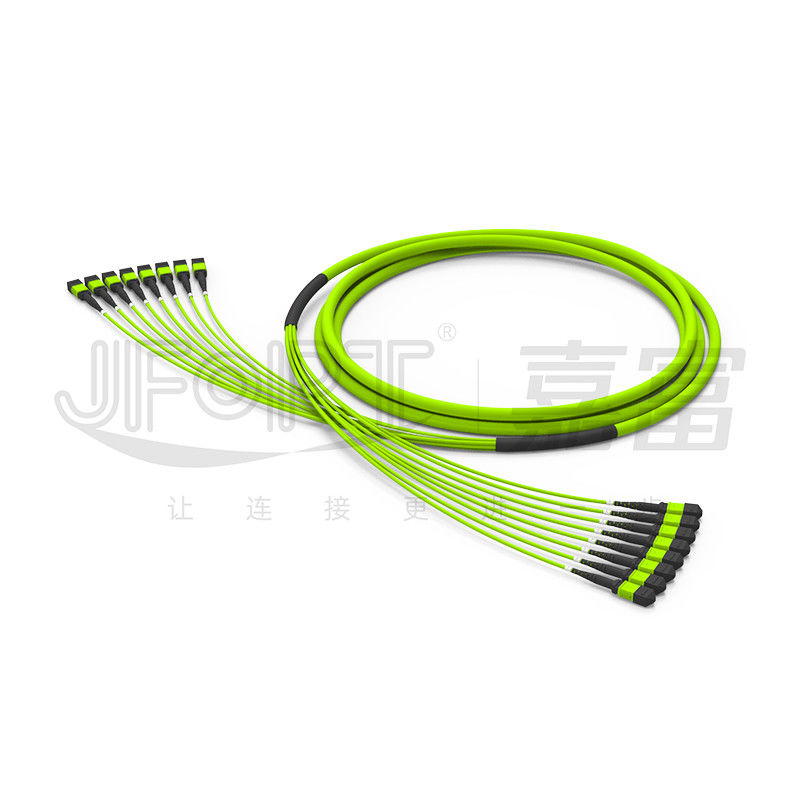

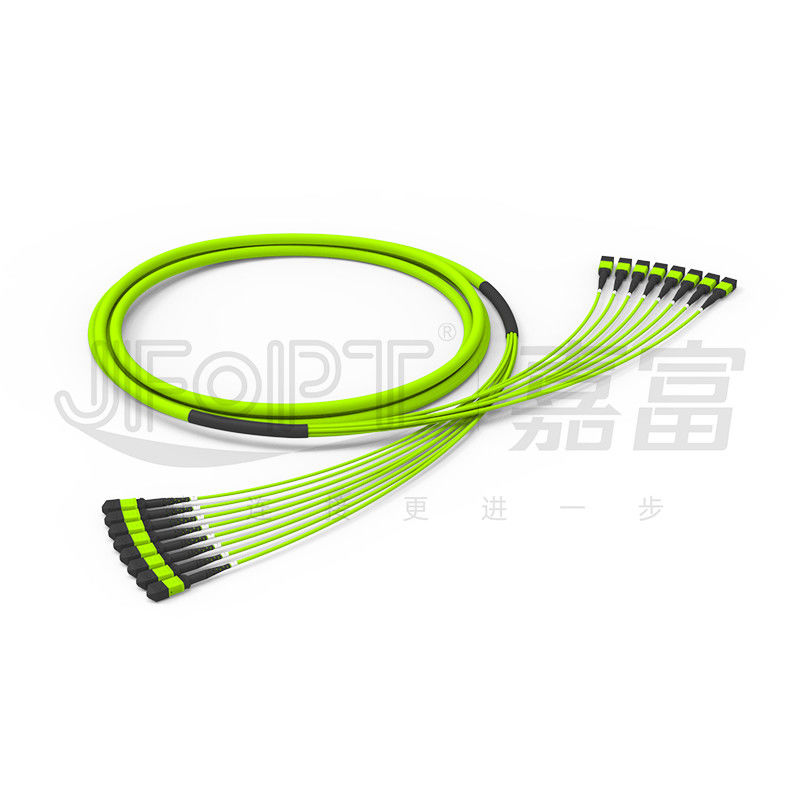

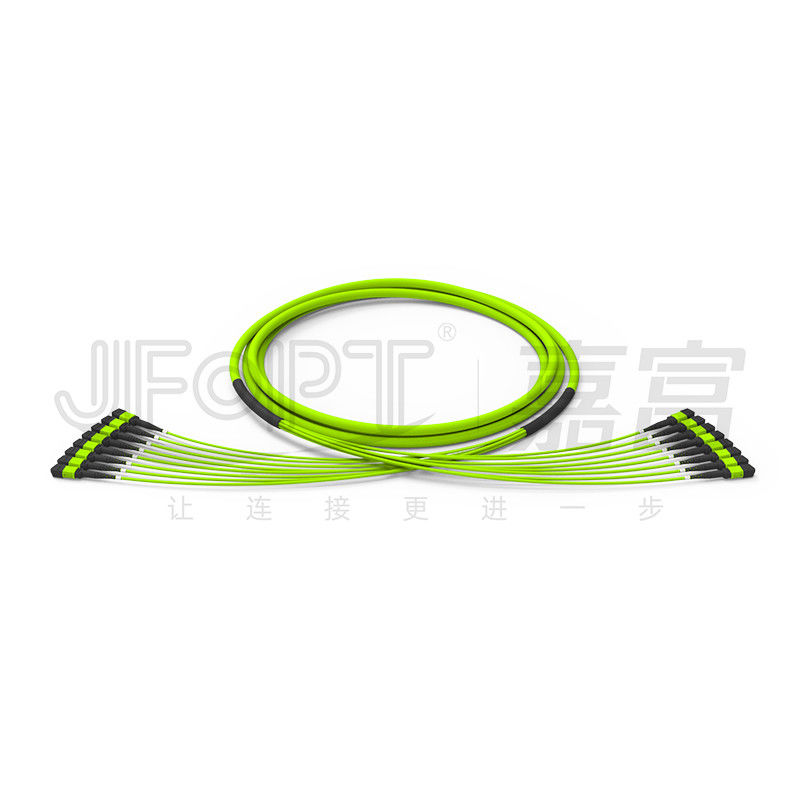

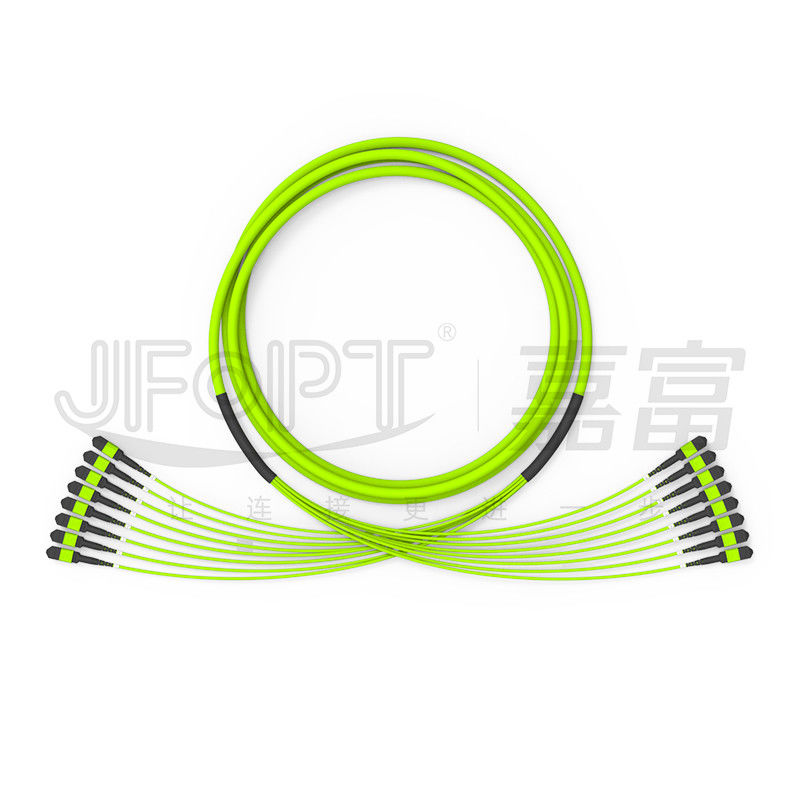

96 larghezza di banda mista delle unità OM5 50/125 del saltatore 8 della fibra delle fibre MPO dei centri 12 alta

①La fibra OM5 fornisce il più alta larghezza di banda

②Il cavo del tronco dei 96 centri è facile da dirigere ed organizzare

③Distanza di trasmissione lunga, capace di raggiungimento dei 150 metri per 400G

④Durevolezza di MPO di fino a 500 volte

⑤Soddisfacente rispetto alle norme IEC-61754-7 e TIA-604-5 (FOCIS-5)

-

-

Tipo del connettore

Perdita di inserzione

Attenuazione di riflessione

Tipico

Massimo

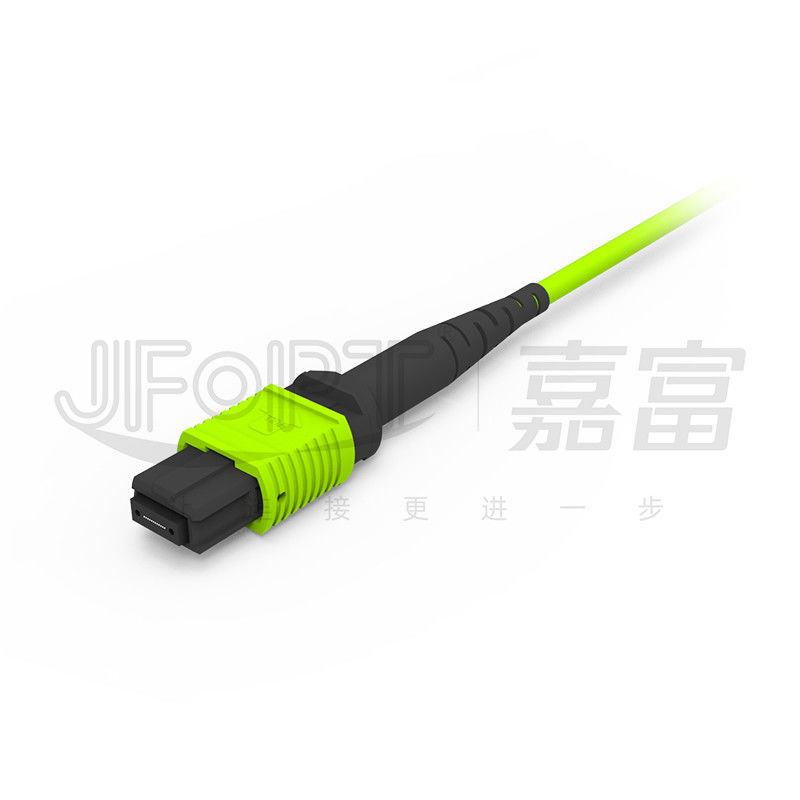

Connettore di MPO

Norma di MP

0.2dB

0.75dB

APC≥60dB
PC≥50dB

MP con poche perdite

0.1dB

0.35dB

Norma di millimetro

0.2dB

0.6dB

PC≥25dB

Millimetro con poche perdite

0.1dB

0.35dB

Maschio/femminile

Maschio: con il Pin   Femmina: senza Pin

Oggetti

Massimo

Min

Raggio di curvatura (millimetri)

X

2000

-10000

Y

-

5

Angolo (°)

X

0,15

-0,15

Y (APC)

8,2

7,8

Y (PC)

0,2

-0,2

Raggio di curvatura del centro ottico (millimetri)

-

1

Altezza della fibra (nanometro)

3500

1000

Differenza di altezza di fibra adiacente (nanometro)

500

N/A

Complanare negativo massimo (nanometro)

300

N/A

Oggetto

Parametro

Tipo della fibra

G652D/G657A1/G657A2/OM1/OM2/OM3/OM4/OM5

Numero di fibre

24

48

72

96

144

288

Conteggio di unità

i 12 centri/unità

i 12 centri/unità

i 12 centri/unità

i 12 centri/unità

i 12 centri/unità

i 12 centri/unità

i 24 centri/unità

Membro di forza centrale

/

/

FRP

Diametro esterno dell'unità del Sotto-cavo

3.0mm

Materiale del rivestimento dell'unità del Sotto-cavo

PVC/LSZH

Colore del rivestimento dell'unità del Sotto-cavo

Giallo/arancio/verde/Heather Violet/personalizzazione

Membro di forza dell'unità del Sotto-cavo

Filato di Aramid

Diametro esterno del rivestimento

9.5mm

9.5mm

11.5mm

13.5mm

17.0mm

Materiale esterno del rivestimento

PVC/LSZH

Colore esterno del rivestimento

Giallo/arancio/verde/Heather Violet/personalizzazione

Resistenza alla trazione (lungo termine)

300N

200N

400N

800N

1600N

Resistenza alla trazione (a breve termine)

600N

400N

1000N

1500N

3000N

Schiacci la resistenza (lungo termine)

300N/10cm

Resistenza di schiacciamento (a breve termine)

1000N/10cm

Raggio di piegamento minimo (dinamica)

20D

Raggio di piegamento minimo (elettricità statica)

10D

Temperatura di funzionamento

-20~60℃

Temperatura di stoccaggio

-20~60℃

Valutazione del fuoco

OFN/OFNR/OFNP

Tipo dello stivale di MPO

Tipo

Specificazione

Cavo applicabile OD

Immagine

Disegni

Stivale rotondo

3,0 stivale L=33mm

3.0/3.2

3,0 stivale L=17mm

3.0/3.2

Stivale piano

3,0 stivale L=25mm

3.0/3.2

Linguetta in opposizione

Universale per tutti gli stivali

Universale

Connettore di MPO

Singolo modo

Verde

Giallo

Fornisca di rimandi il numero PANTONE 2270C di colore

Fornisca di rimandi il numero PANTONE 100C di colore

Misto

Beige

Acqua

Fornisca di rimandi il numero PANTONE 7534C di colore

Fornisca di rimandi il numero PANTONE 2226C di colore

Viola

Verde di calce

Fornisca di rimandi il numero PANTONE 7641C di colore

Fornisca di rimandi il numero PANTONE 375C di colore

Borsa antistatica ispessita

Cartone ispessito

Specializzazione:

JFOPT sta mettendo a fuoco sulla produzione dei saltatori di MPO per oltre 10 anni, con competenza professionale e un insieme completo dell'attrezzatura di superiore marca (SUMIX/JRG/OPTOTEST), permettendo alla produzione dei saltatori di alta qualità e ad alto rendimento di MPO.

Capacità di produzione:

JFOPT ha 5 linee di produzione ed attrezzature di MPO per produrre rapidamente un gran quantità di saltatori di MPO e per rispondere efficientemente alle esigenze del cliente.

Controllo di qualità:

JFOPT implementa il controllo di qualità rigoroso in tutto le materie prime ed il processo di produzione, con ispezione di qualità e monitoraggio professionali in ogni fase, compreso prova di interferenza 3D di 100%, prova di perdita di inserzione ed ispezione del fine-fronte per assicurare la qualità del prodotto.

Servizio e supporto tecnico:

JFOPT può svilupparsi ed attenersi rigorosamente alle norme di produzione del saltatore di MPO basate sui requisiti di cliente assicurare la consistenza di prodotto e la stabilità della prestazione.

Innovazione tecnologica:

JFOPT sottolinea l'innovazione tecnologica ed ha un gruppo professionale di R & S dedicato allo sviluppare più avanzato e ad alto-eseguire i saltatori di MPO.

Servizio e supporto tecnico:

JFOPT fornisce alle prevendite ed ai servizi di assistenza al cliente completi, compreso consultazione, le raccomandazioni del prodotto e la manutenzione tecniche di post-vendite, soddisfare le esigenze del cliente ed assicurare la soddisfazione del cliente.
