Luogo di origine:
La Cina
Marca:
JFOPT
Certificazione:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
Numero di modello:
MPO-LC 16F G657A1/A2 3,0 LL
Contattici

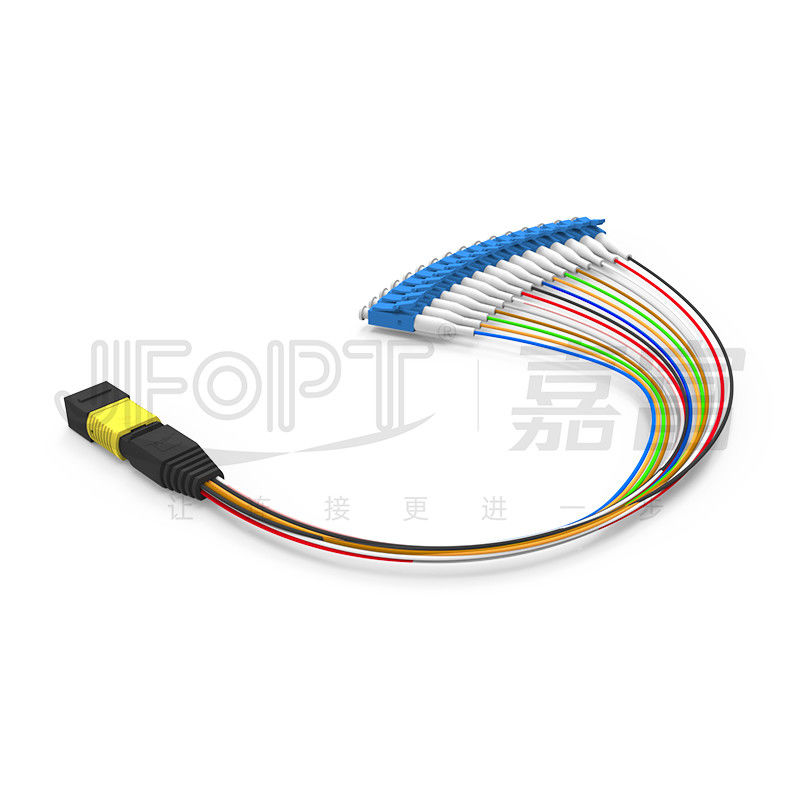

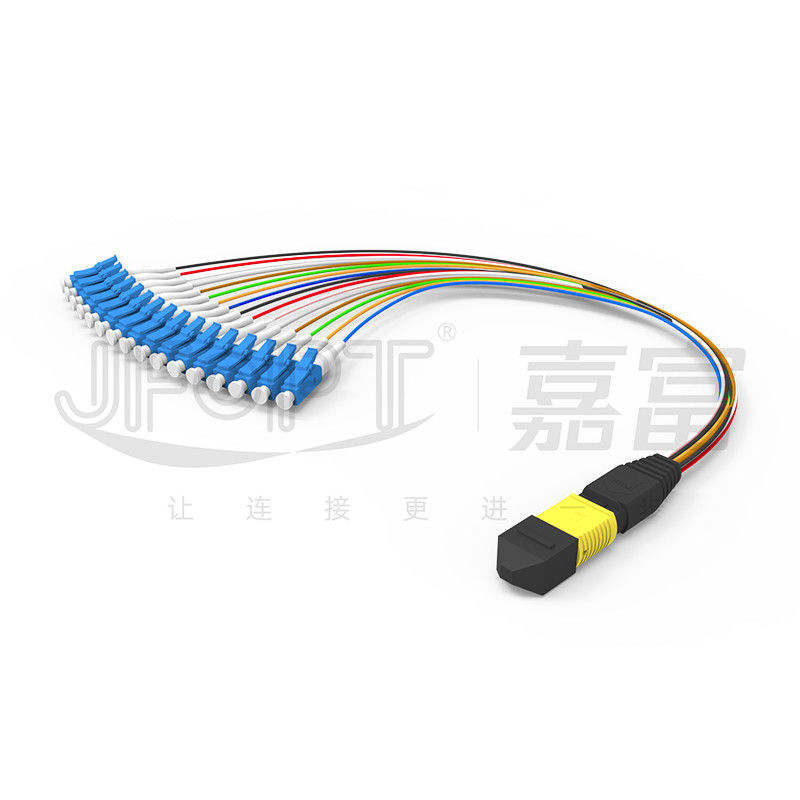

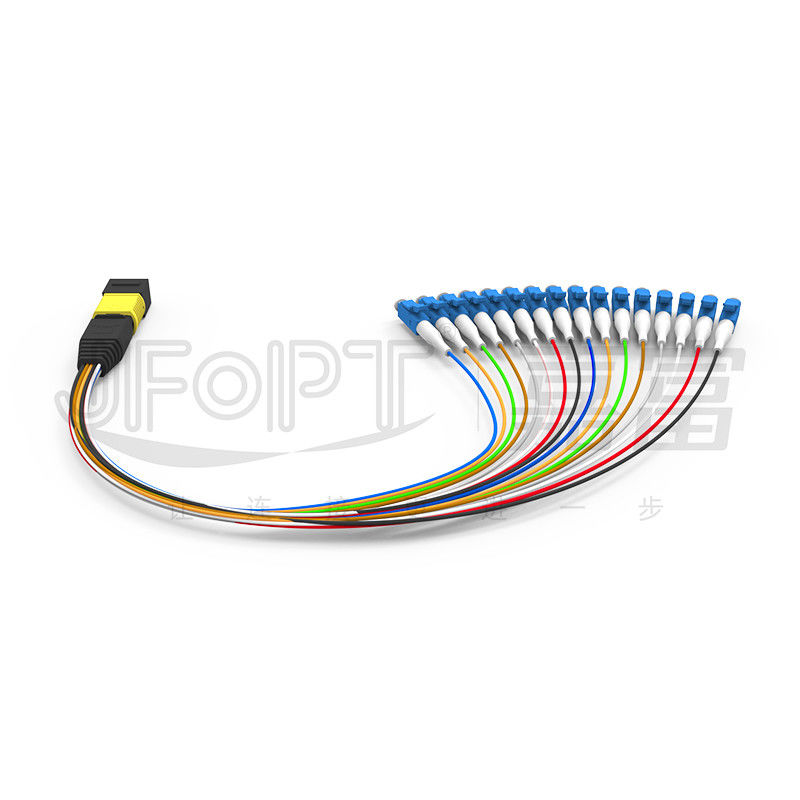

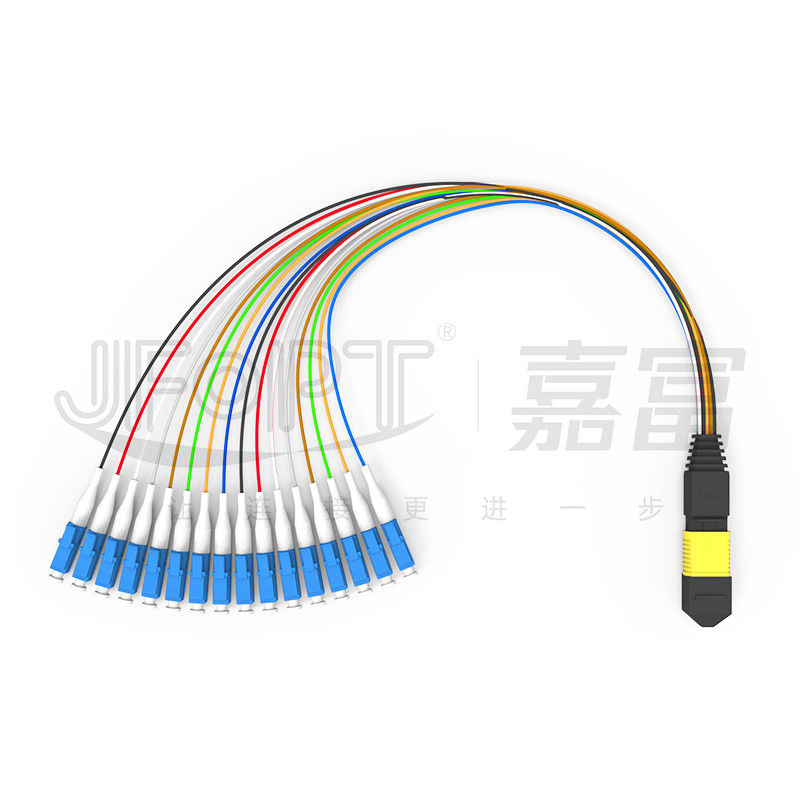

Tipo con poche perdite monomodale G657A1/G657A2 dei centri del cavo di toppa di MPO-LC 16 un contenitore di modulo
16 il saltatore ottico del contenitore di modulo del centro MPO-LC consiste di 16 connettori del centro MPO su entrambi gli estremità e connettori semplici di LC. Il cavo a fibre ottiche è fatto di fibra nuda infilata attraverso un tubo di 0.9mm. Questo tipo di saltatore soprattutto è utilizzato nei contenitori di modulo di MPO/MTP, offrenti i vantaggi quale la più breve lunghezza, più di piccola dimensione ed il piegamento flessibile. JFOPT stabilizza a usando la fibra curvatura-resistente G657A1/A2 per i saltatori monomodali e OM3 o il più alta fibra curvatura-insensibile per i saltatori misti. La nostra attrezzatura di elaborazione di MPO è importata ed ogni connettore subisce le prove multiple. Ulteriormente, abbiamo linee di produzione multiple di MPO, permettendoci di trattare gli ordini del gran-volume.
* caratteristiche
|
①puntali e parti di 16-core MPO
|
②Progettato per uso in contenitori di modulo
|
|
|
|
③Un raggio di piegamento minimo di 7.5mm
|
④Compatibile con le scatole di distribuzione di JFOPT MPO ed i contenitori di modulo
|
|
|
|
* applicazioni
cablaggio del centro 1.Data.
Sistemi delle comunicazioni ottiche 2.40G/100G.
sistemi di comunicazione 3.Fiber, reti televisive via cavo, reti delle Telecomunicazioni.
reti di area 4.Local (LANs), reti in area geografica (WAN), FTTx.
* parametri del connettore di MPO
|
Tipo del connettore |
Perdita di inserzione |
Attenuazione di riflessione |
|||
|
Tipico |
Massimo |
||||
|
Connettore di MPO |
Norma di MP |
0.2dB |
0.75dB |
APC≥60dB |
|
|
MP con poche perdite |
0.1dB |
0.35dB |
|||
|
Norma di millimetro |
0.2dB |
0.6dB |
PC≥25dB |
||
|
Millimetro con poche perdite |
0.1dB |
0.35dB |
|||
|
Maschio/femminile |
Maschio: con il Pin, femmina: senza Pin |
||||
* parametri del connettore di LC
|
Caratteristiche del connettore |
Tipo del connettore |
LC |
|||
|
Tipo del fronte dell'estremità |
Monomodale: UPC/APC; Misto: UPC |
||||
|
Tipo del puntale |
Puntale ceramico di biossido di zirconio del grado-Un |
||||
|
Colore d'abitazione del connettore |
Blu/verde/beige/acqua/viola/calce |
||||
|
Perdita di inserzione |
≤0.3dB/≤0.2dB/≤0.15dB |
||||
|
Attenuazione di riflessione |
Monomodale: UPC≥50dB; APC≥60dB; Misto: ≥25dB |
||||
|
Ripetibilità |
≤0.2dB |
||||
|
Intercambiabilità |
≤0.2dB |
||||
* parametri geometrici 3D
|
Oggetti |
Massimo |
Min |
||
|
Raggio di curvatura (millimetri) |
X |
2000 |
-10000 |
|
|
Y |
- |
5 |
||
|
Angolo (°) |
X |
0,15 |
-0,15 |
|
|
Y (APC) |
8,2 |
7,8 |
||
|
Y (PC) |
0,2 |
-0,2 |
||
|
Raggio di curvatura del centro ottico (millimetri) |
- |
1 |
||
|
Altezza della fibra (nanometro) |
3500 |
1000 |
||
|
Differenza di altezza di fibra adiacente (nanometro) |
500 |
N/A |
||
|
Complanare negativo massimo (nanometro) |
300 |
N/A |
||
* selezione di colore d'abitazione del connettore
|
Connettore di MPO |
||||
|
MP |
Verde |
Giallo |
||
|
Fornisca di rimandi il numero PANTONE 2270C di colore |
Fornisca di rimandi il numero PANTONE 100C di colore |
|||
|
|
|
|||
|
Millimetro |
Beige |
Acqua |
||
|
Fornisca di rimandi il numero PANTONE 7534C di colore |
Fornisca di rimandi il numero PANTONE 2226C di colore |
|||
|
|
|
|||
|
Viola |
- |
|||
|
Fornisca di rimandi il numero PANTONE 7641C di colore |
||||
|
|
||||
* imballaggio del prodotto
|
|
|
|
Borsa antistatica ispessita |
Cartone ispessito |
* forza della fabbrica
|
Specializzazione: JFOPT ha un gruppo di R & S e un'attrezzatura di produzione professionali, con oltre 20 anni di fuoco su MPO e sui saltatori convenzionali della fibra ed ha ottenuto le varie certificazioni di prodotto internazionali, dedicate a soddisfare le varie esigenze fissanti. |
|
||||
|
Capacità fabbricante: JFOPT ha linee di produzione multiple per MPO ed i connettori convenzionali, di sostegno da cavo e dall'attrezzatura di produzione del corredo di uscita, permettendo alla consegna veloce. |
|
||||
|
Controllo di qualità: JFOPT implementa il controllo di qualità rigoroso, con varia apparecchiatura di collaudo professionale, i termini della fabbrica e la prova 100% per assicurare la prestazione di trasmissione stabile. |
|
||||
|
Normalizzazione: JFOPT offre i vari servizi di personalizzazione, compreso i modelli del connettore, i tipi di cavo, i diametri esterni, i colori, la polarità ed imballare. Inoltre sostiene la produzione su misura con i disegni ed i campioni del cliente, assicurando la consistenza di prodotto e la stabilità della prestazione per soddisfare le varie esigenze fissanti. |
|
||||
|
Innovazione tecnologica: JFOPT sottolinea l'innovazione tecnologica ed ha un gruppo professionale di R & S dedicato allo sviluppo ed alla produzione di vari tipi di saltatori della fibra con il rendimento elevato e la funzionalità, rispondenti alle esigenze cangianti del mercato. |
|
||||
|
Servizio e supporto tecnico: JFOPT fornisce alle prevendite ed ai servizi di assistenza al cliente completi, compreso consultazione tecnica, le raccomandazioni del prodotto e le riparazioni post-vendita, soddisfare le esigenze del cliente ed assicurare la soddisfazione del cliente. |
|
||||
* frequente Q&A
1.What dovrebbe essere considerato quando personalizza i saltatori di ramificazione di MPO?
È importante considerare la lunghezza, la lunghezza del ramo, il diametro del ramo, il materiale del cavo, il tipo ed il conteggio della fibra, i fermagli maschii o, i requisiti di etichettatura e ed altro di norme di perdita dell'inserzione, di colore, di personalizzazione.
2.How assicuriamo la stabilità dei nostri saltatori della fibra?
I saltatori della fibra di JFOPT subiscono la prova 100% di perdita di inserzione e l'ispezione del fine-fronte, assicurando la prestazione stabile.
3.What è il nostro termine di consegna?
Per i prodotti standard, il nostro termine di consegna ha luogo in 5 giorni lavorativi, assicurando la spedizione rapida.
4.What che altri prodotti in relazione con MPO noi offrono?
Inoltre fabbrichiamo i "loopback" di MPO, gli attenuatori di MPO, gli adattatori Maschio-femminili di MPO, i saltatori della TA ed altri prodotti in relazione con MPO.
