Luogo di origine:
La Cina
Marca:
JFOPT
Certificazione:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
Numero di modello:
Tipo-Un dell'UL di MTP 24F MP OS2 OFNP
Contattici

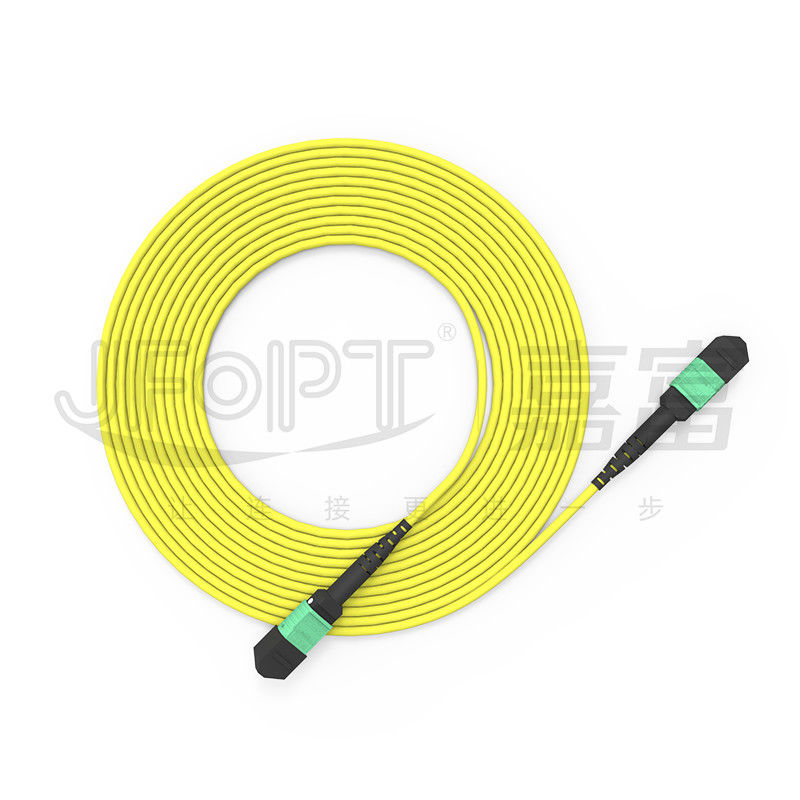

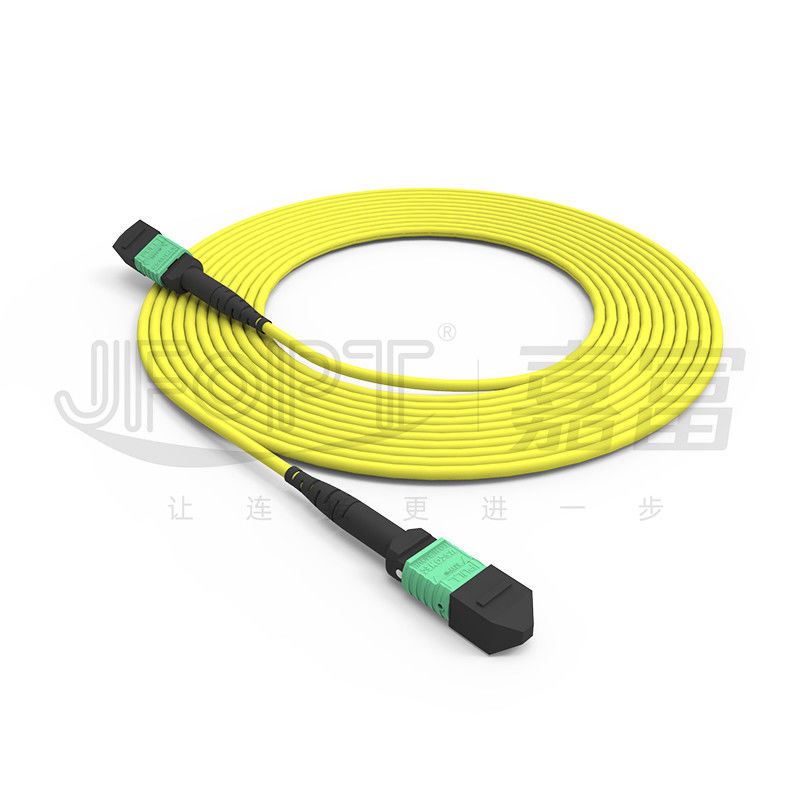

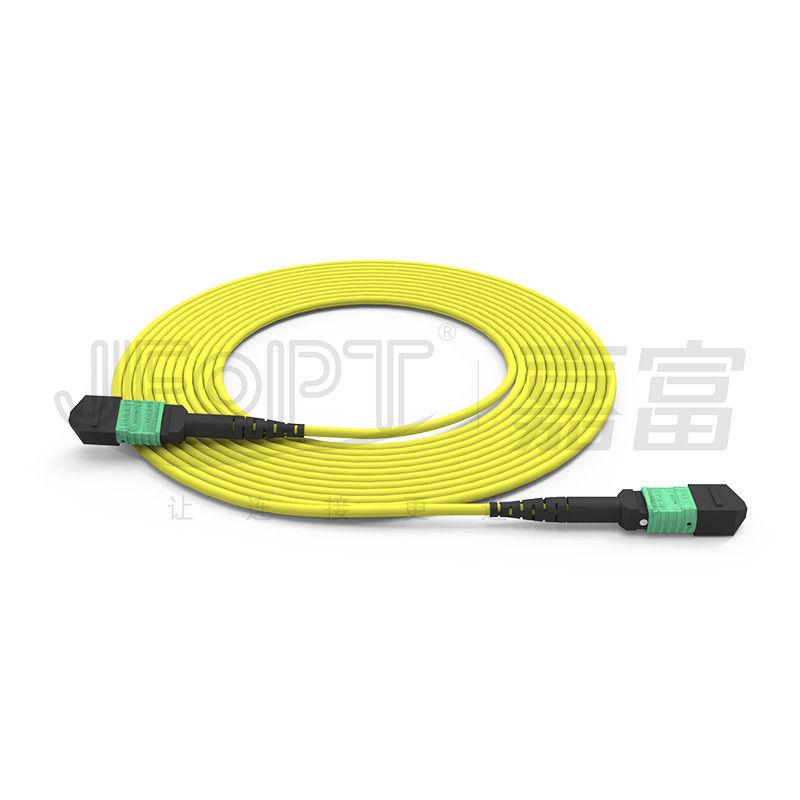

Cavo di toppa a fibra ottica stimato di MTP 24 - polarità monomodale OS2 del centro un'UL di OFNP -
I saltatori monomodali del centro di MTP-MTP 24 prodotti da JFOPT per adottare una struttura miniatura del cavo del centro della unico metropolitana 24. I centri della fibra sono pricipalmente originari dalle marche principali quali YOFC e Corning assicurare la prestazione stabile. I saltatori sono forniti del filato importato ad alta resistenza del aramid per forza di trazione migliorata e la guaina esterna è materiale nuovissimo e la prestazione protettiva può raggiungere il livello di OFNP nelle norme dell'UL. I connettori di MTP utilizzati sono le parti importate originali di USCONEC e subiscono un processo di lucidatura del fine-fronte di 5 punti per assicurare la prestazione del connettore conformemente alle norme di IEC. Tutti i saltatori della fibra di MTP prodotti da JFOPT subiscono la prova 3D di 100% e rispondono agli standard industriali.
* caratteristiche
|
①Le componenti ed i puntali importati originali di USconec assicurano la qualità stabile |
②i 24 centri della fibra in un singolo connettore, efficacemente riducente uso dello spazio |
||||
|
|
|
||||
|
③Valutazione del fuoco dell'UL di OFNP per l'alta prestazione di sicurezza |
④prova 3D di 100% per assicurare prestazione di trasmissione affidabile |
||||
|
|
|
||||
* applicazioni
cablaggio della rete del centro 1.Data.
Sistemi delle comunicazioni ottiche 2.40G/100G, moduli ottici di QSFP.
sistemi di comunicazione ottici 3.Fiber, reti tv via cavo, reti delle Telecomunicazioni.
reti di area 4.Local (LANs), reti in area geografica (WAN), FTTx.
* parametri del connettore di MTP
|
Tipo del connettore |
Perdita di inserzione |
Attenuazione di riflessione |
|||
|
Tipico |
Massimo |
||||
|
Connettore di MTP |
Norma di MP |
0.25dB |
0.5dB |
APC≥60dB |
|
|
MP con poche perdite |
0.12dB |
0.25dB |
|||
|
Norma di millimetro |
0.2dB |
0.45dB |
PC≥25dB |
||
|
Millimetro con poche perdite |
0.12dB |
0.25dB |
|||
|
Maschio/femminile |
Maschio: con il Pin, femmina: senza Pin |
||||
* parametri del cavo
|
Oggetti |
Parametri |
|||
|
Tipo della fibra |
G652D/G657A1/OM1/OM2/OM3/OM4/OM5 facoltativo |
|||
|
Numero di fibre |
8/12/16/24 facoltativo |
|||
|
Membro di forza |
Filato di Aramid |
|||
|
Materiale esterno del rivestimento |
LSZH/PVC/TPU facoltativo |
|||
|
Diametro esterno del rivestimento |
3.0mm |
|||
|
Colore esterno del rivestimento |
Personalizzazione |
|||
|
Resistenza alla trazione (lungo termine) |
80N |
|||
|
Resistenza alla trazione (a breve termine) |
150N |
|||
|
Schiacci la resistenza (lungo termine) |
100N/cm |
|||
|
Resistenza di schiacciamento (a breve termine) |
500N/cm |
|||
|
Raggio di piegamento minimo (dinamica) |
20D |
|||
|
Raggio di piegamento minimo (elettricità statica) |
10D |
|||
|
Temperatura di funzionamento |
-20~60℃ |
|||
|
Temperatura di stoccaggio |
-20~60℃ |
|||
|
Valutazione del fuoco |
OFN/OFNR/OFNP facoltativo |
|||
* parametri geometrici 3D
|
Oggetti |
Massimo |
Min |
||
|
Raggio di curvatura (millimetri) |
X |
2000 |
-10000 |
|
|
Y |
- |
5 |
||
|
Angolo (°) |
X |
0,15 |
-0,15 |
|
|
Y (APC) |
8,2 |
7,8 |
||
|
Y (PC) |
0,2 |
-0,2 |
||
|
Raggio di curvatura del centro ottico (millimetri) |
- |
1 |
||
|
Altezza della fibra (nanometro) |
3500 |
1000 |
||
|
Differenza di altezza di fibra adiacente (nanometro) |
500 |
N/A |
||
|
Complanare negativo massimo (nanometro) |
300 |
N/A |
||

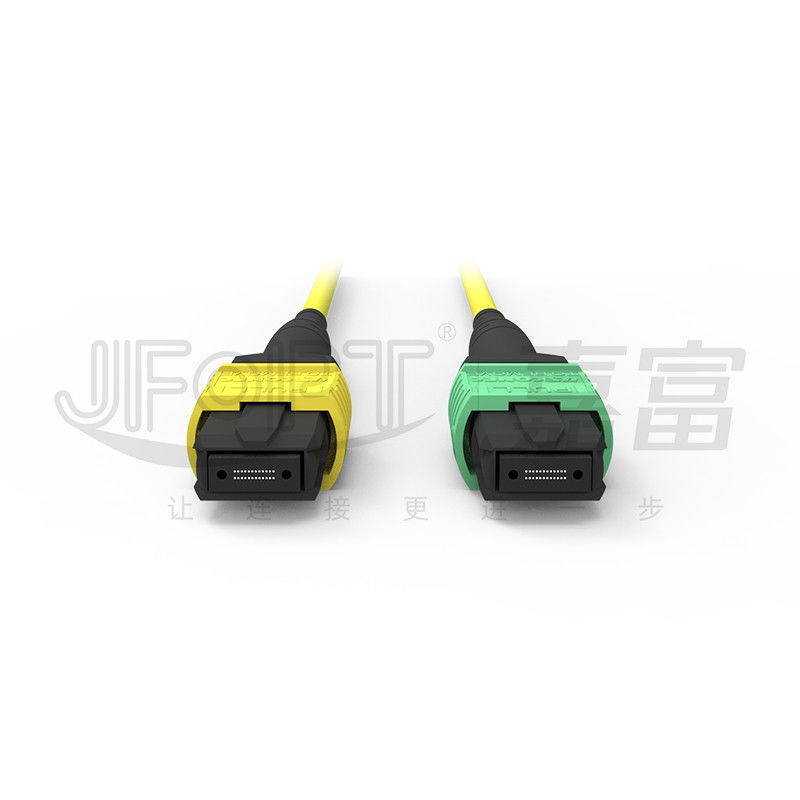

* selezione di colore d'abitazione del connettore
|
Connettore di MTP |
||||
|
MP |
Verde |
Giallo |
||
|
Fornisca di rimandi il numero PANTONE 346C di colore |
Fornisca di rimandi il numero PANTONE 106C di colore |
|||
|
|
|
|||
|
Millimetro |
Beige |
Nero |
||
|
Fornisca di rimandi il numero PANTONE 7534U di colore |
Fornisca di rimandi il nero 6C di numero PANTONE di colore |
|||
|
|
|
|||
|
Acqua |
Heather Violet |
|||
|
Fornisca di rimandi il numero PANTONE 310C di colore |
Fornisca di rimandi il numero PANTONE 1905C di colore |
|||
|
|
|
|||
|
Viola |
Magenta |
|||
|
Fornisca di rimandi il numero PANTONE 2587C di colore |
Fornisca di rimandi il numero PANTONE 208C di colore |
|||
|
|
|
|||
|
Verde di calce |
|
|||
|
Fornisca di rimandi il numero PANTONE 375C di colore |
||||
|
|
||||

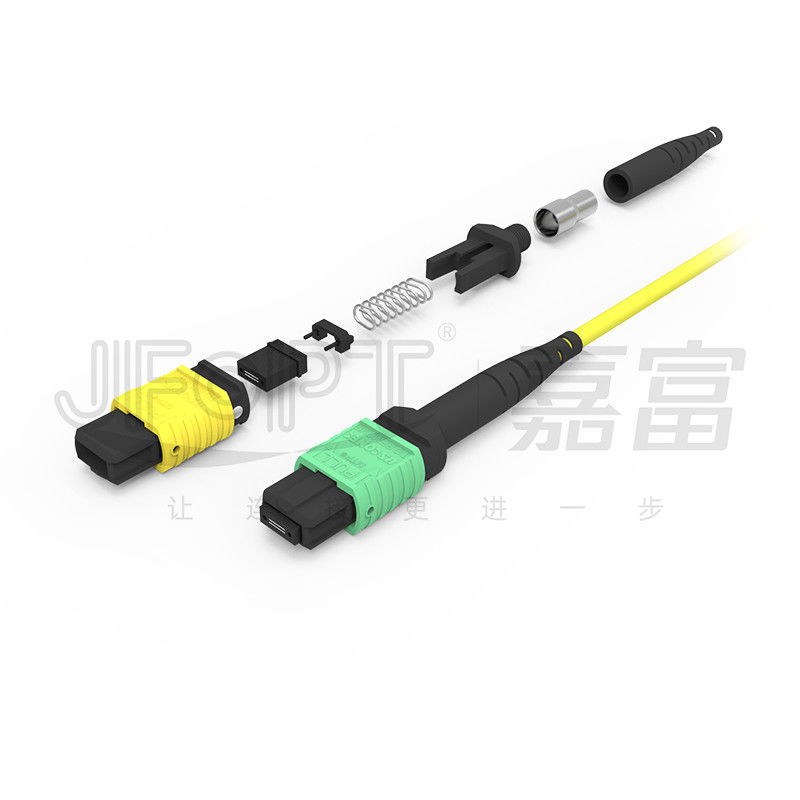

* selezione dello stivale del connettore
|
Tipo dello stivale di MTP |
||||
|
Tipo |
Specificazione |
Cavo applicabile OD |
Immagine |
Disegni |
|
Stivale rotondo |
2,0 stivale L=33.2mm |
2,0 |
|
|
|
3,0 stivale L=33.2mm |
2.5/3.0 |
|
|
|
|
3,0 stivale L=16mm |
3,0 |
|
|
|
|
3,0 stivale pieghevole L= 33.6mm |
3,0 |
|
|
|
|
3,6 stivale L=33.2mm |
3,6 |
|
|
|
|
3,6 stivale L= 16mm |
3,6 |
|
|
|
|
3,6 stivale pieghevole L= 33.6mm |
3,6 |
|
|
|
|
4,5 stivale L=33.2mm |
4.0/4.5 |
|
|
|
|
5,5 stivale L= 33.2mm |
5.0/5.5 |
|
|
|
|
Stivale del cavo a nastro |
3.0*6.0 stivale L=33.2mm |
3.0*6.0 |
|
|
|
2.5*5.0 stivale L= 21.3mm |
2.5*5.0 |
|
|
|
|
Stivale nudo della fibra del nastro |
Stivale nudo L=19mm della fibra del nastro |
Fibra nuda del nastro |
|
|
|
Linguetta in opposizione |
Universale per tutti gli stivali |
Universale |
|
|
* selezione di polarità
|
|
* imballaggio del prodotto
|
|
|
|
Borsa antistatica ispessita |
Cartone ispessito |
* forza della fabbrica
|
Professionale: JFOPT sta mettendo a fuoco sulla produzione dei saltatori di MTP per oltre 10 anni, con competenza professionale e un insieme completo di attrezzatura di prima qualità (SUMIX/JRG/OPTOTEST), può produrre i saltatori di alta qualità ed ad alto rendimento di MTP. |
|
||||
|
Capacità di produzione: JFOPT ha 5 linee di produzione ed attrezzature di MTP, tenendo conto la produzione veloce ed efficiente di tantissimi saltatori di MTP rispondere alle esigenze del cliente. |
|
||||
|
Controllo di qualità: JFOPT implementa le misure rigorose di controllo di qualità, compreso prova professionale di qualità ed il controllo in ogni fase da acquisizione di materia prima ai processi di produzione. Conduciamo la prova di interferenza 3D di 100%, la prova di perdita di inserzione e l'ispezione del fine-fronte per assicurare la qualità del prodotto. |
|
||||
|
Sviluppo standard: JFOPT può svilupparsi ed attenersi rigorosamente alle norme di produzione del saltatore di MTP secondo i requisiti di cliente, assicurando la consistenza di prodotto e la stabilità della prestazione. |
|
||||
|
Innovazione tecnologica: JFOPT dà l'importanza su innovazione tecnologica ed ha un gruppo professionale di R & S che sviluppa più avanzato e cheesegue continuamente i saltatori di MTP. |
|
||||
|
Servizio e supporto tecnico: JFOPT fornisce alle prevendite ed ai servizi di assistenza al cliente completi, compreso consultazione, le raccomandazioni del prodotto e le riparazioni tecniche di post-vendite, soddisfare le esigenze del cliente ed assicurare la soddisfazione del cliente. |
|
||||
* frequente Q&A
1.What dovrebbe essere considerato quando personalizza i saltatori di MTP?
Lunghezza del saltatore di MTP/materiale del cavo/tipo della fibra e del conteggio del centro/genere del connettore (maschio/femminile)/specifiche perdita di inserzione/preferenze di colore/requisiti e personalizzazione d'etichettatura
2.How assicuriamo la stabilità dei nostri saltatori di MTP?
I saltatori del MTP di JFOPT subiscono la prova di interferenza 3D di 100% e la perdita 100% di inserzione che provano per assicurare la stabilità di parametro.
termine di consegna 3.Our?
Abbiamo una capacità di produzione mensile dei connettori di 30.000+ MTP, assicurando la consegna rapida dei vostri ordini.
4.What che altri prodotti derivati di MTP noi offrono?
Inoltre fabbrichiamo i "loopback" di MTP, gli attenuatori di MTP, commutatori di genere di MTP e saltatori della TA, tra altri prodotti in relazione con MTP.
