Luogo di origine:
La Cina
Marca:
JFOPT
Certificazione:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
Numero di modello:
MPO/P-SC/A OM3 0.9mm LL 0.3m
Contattici

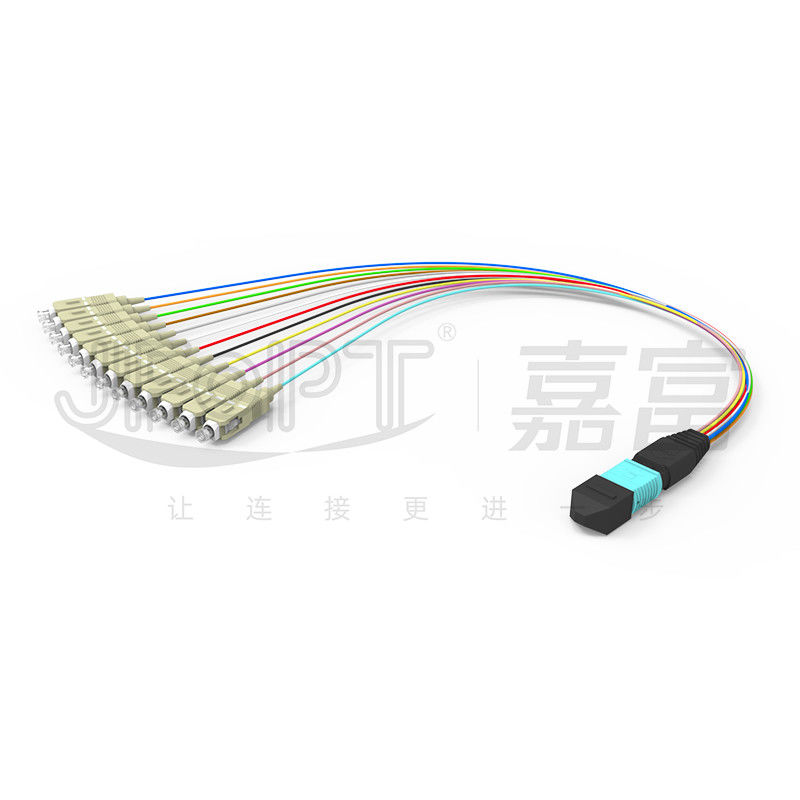

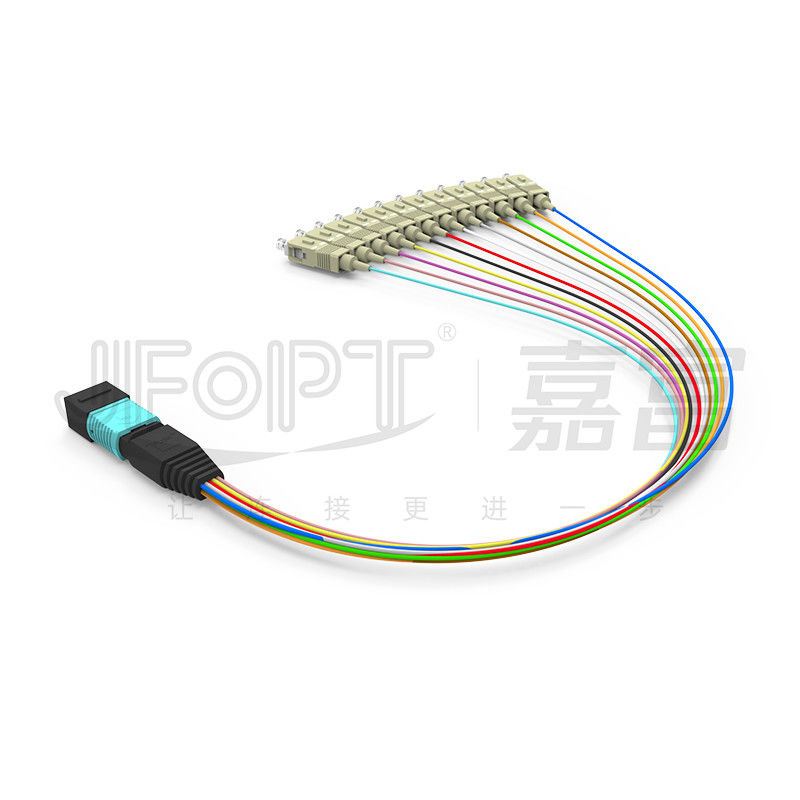

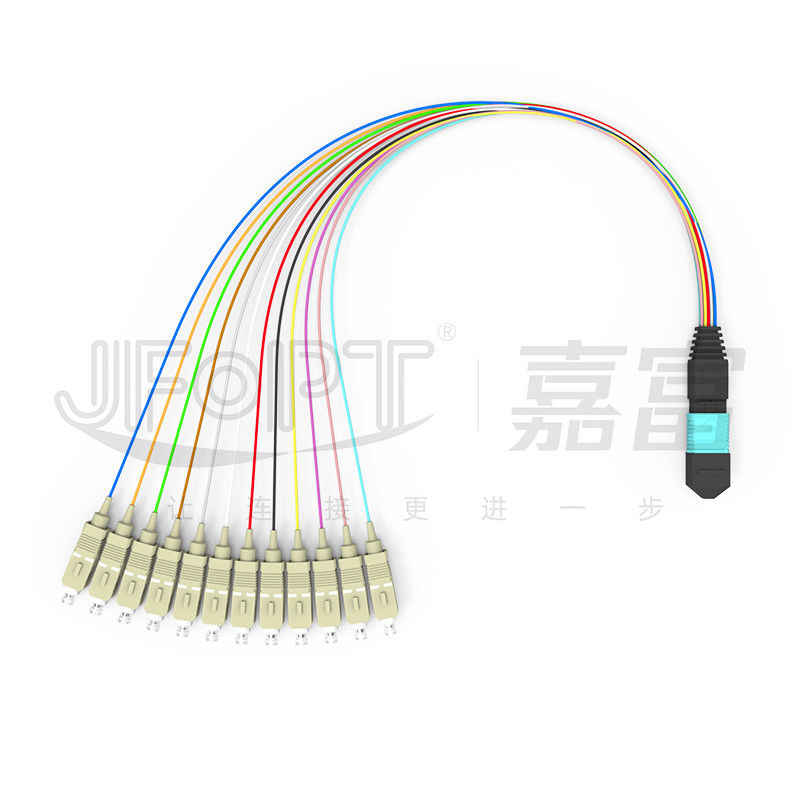

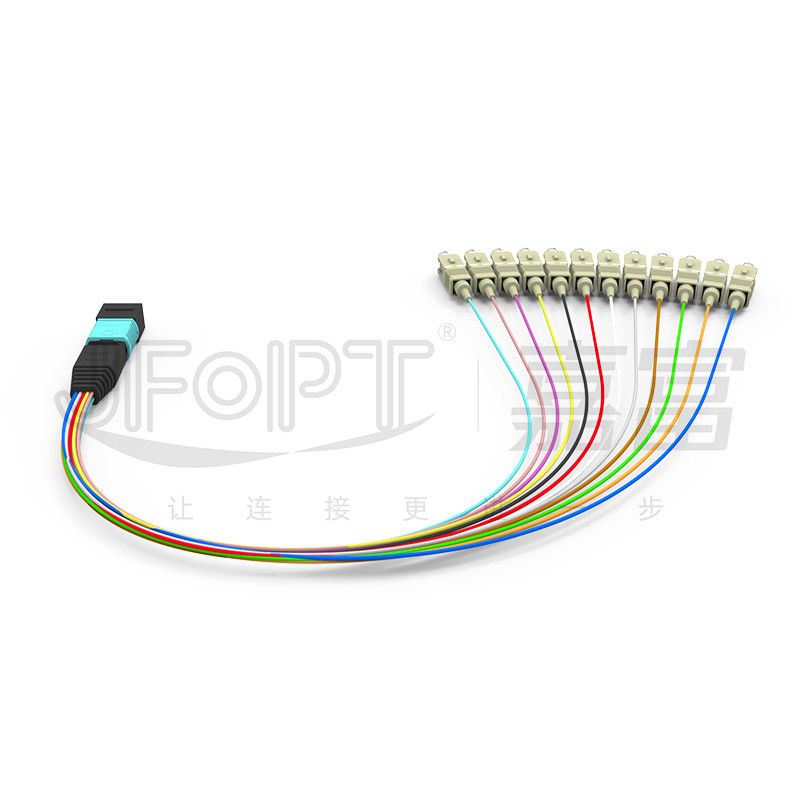

MPO/PC - cavo di toppa con poche perdite misto del ramo APC/dello Sc 0.3m OM3 0.9mm
I cavi di toppa inguainati 0.9mm del ramo di MPO-SC sono usati tipicamente per installazione dentro attrezzature o le cassette di MPO. Il cavo a fibre ottiche utilizzato per il collegamento è fatto con il nastro che la fibra nuda ha infilato attraverso una guaina di 0.9mm. Un'estremità è fornita di connettore di MPO, mentre l'altra estremità ha solitamente un connettore dello Sc basato sui requisiti. Il cavo di toppa del ramo di MPO-SC può essere personalizzato con la sequenza del cavo del canale, lo stile dell'anello dell'identificazione, la lunghezza del ramo ed il colore del ramo, facilitando l'identificazione e la manutenzione in futuro. È raccomandato per utilizzare le cassette del MPO di JFOPT, che permette all'espansione rapida e facile della capacità o di spiegamento delle reti nei centri dati, nelle stanze del server ed in altri ambienti.
* caratteristiche
|
①I colori della guaina del ramo e del connettore seguono le norme internazionali o possono essere personalizzati
|
②la fibra Curvatura-insensibile OM3 migliora la stabilità della trasmissione
|
|
|
|
③I connettori con poche perdite di MPO mantengono la distanza di trasmissione massima
|
④i termini 100% e la prova della fabbrica assicurano la prestazione di trasmissione
|
|
|
|
⑤Compatibile con le cassette di MPO per gestione modulare
|
- |
|
-
|
* applicazioni
cablaggio del centro 1.Data
Sistemi delle comunicazioni ottiche 2.40G/100G, moduli ottici di QSFP
sistemi di comunicazione ottici 3.Fiber, reti tv via cavo, reti di telecomunicazioni
reti di area 4.Local (LANs), reti in area geografica (WAN), FTTx
* parametri del connettore di MPO
|
Tipo del connettore |
Perdita di inserzione |
Attenuazione di riflessione |
|||
|
Tipico |
Massimo |
||||
|
Connettore di MPO |
Norma di MP |
0.2dB |
0.75dB |
APC≥60dB |
|
|
MP con poche perdite |
0.1dB |
0.35dB |
|||
|
Norma di millimetro |
0.2dB |
0.6dB |
PC≥25dB |
||
|
Millimetro con poche perdite |
0.1dB |
0.35dB |
|||
|
Maschio/femminile |
Maschio: con il Pin, femmina: senza Pin |
||||
* parametri del connettore dello Sc
|
Specifiche del connettore |
Tipo del connettore |
Sc |
|||
|
Tipo del puntale |
Singolo modo: UPC/APC; Misto: UPC |
||||
|
Materiale del puntale |
Biossido di zirconio di categoria A ceramico |
||||
|
Colore del connettore |
Blu/verde/beige/acqua/verde calce/viola |
||||
|
Perdita di inserzione |
≤0.3dB/≤0.2dB/≤0.15dB |
||||
|
Attenuazione di riflessione |
Singolo modo: UPC≥50dB; APC≥60dB; Misto: ≥25dB |
||||
|
Ripetibilità |
≤0.2dB |
||||
|
Intercambiabilità |
≤0.2dB |
||||
* parametri geometrici 3D
|
Oggetti |
Massimo |
Min |
||
|
Raggio di curvatura (millimetri) |
X |
2000 |
-10000 |
|
|
Y |
- |
5 |
||
|
Angolo (°) |
X |
0,15 |
-0,15 |
|
|
Y (APC) |
8,2 |
7,8 |
||
|
Y (PC) |
0,2 |
-0,2 |
||
|
Raggio di curvatura del centro ottico (millimetri) |
- |
1 |
||
|
Altezza della fibra (nanometro) |
3500 |
1000 |
||
|
Differenza di altezza di fibra adiacente (nanometro) |
500 |
N/A |
||
|
Complanare negativo massimo (nanometro) |
300 |
N/A |
||
* selezione di colore d'abitazione del connettore
|
Connettore di MPO |
||||
|
Singolo modo |
Verde |
Giallo |
||
|
Fornisca di rimandi il numero PANTONE 2270C di colore |
Fornisca di rimandi il numero PANTONE 100C di colore |
|||
|
|
|
|||
|
Misto |
Beige |
Acqua |
||
|
Fornisca di rimandi il numero PANTONE 7534C di colore |
Fornisca di rimandi il numero PANTONE 2226C di colore |
|||
|
|
|
|||
|
Viola |
- |
|||
|
Fornisca di rimandi il numero PANTONE 7641C di colore |
||||
|
|
||||
* imballaggio del prodotto
|
|
|
|
Borsa antistatica ispessita |
Cartone ispessito |
* forza della fabbrica
|
Competenza: Con oltre 10 anni di fuoco su produzione del cavo del tronco di MPO, JFOPT ha la capacità tecnica professionale e un insieme completo dell'attrezzatura di superiore marca (SUMIX/JRG/OPTOTEST), permettendo alla produzione dei cavi di alta qualità ed ad alto rendimento del tronco di MPO. |
|
||||
|
Capacità fabbricante: JFOPT ha 5 linee di produzione di MPO, permettendo che la produzione rapida ed efficiente di un gran quantità di cavi del tronco di MPO risponda alle esigenze del cliente. |
|
||||
|
Controllo di qualità: JFOPT implementa il controllo di qualità rigoroso ad ogni punto, da materia prima alla produzione. Conduciamo le ispezioni ed il monitoraggio professionali di qualità, compreso le prove dell'interferometro 3D di 100%, la prova di perdita di inserzione e l'ispezione del fine-fronte, per assicurare la qualità del prodotto. |
|
||||
|
Normalizzazione: JFOPT può sviluppare e seguire rigorosamente le norme di produzione del cavo del tronco di MPO secondo i requisiti di cliente, assicurando la consistenza di prodotto e la stabilità della prestazione. |
|
||||
|
Innovazione tecnologica: JFOPT sottolinea l'innovazione tecnologica ed ha un gruppo professionale di R & S dedicato a sviluppare i cavi più avanzati e più ad alto rendimento del tronco di MPO. |
|
||||
|
Servizio e supporto tecnico: JFOPT fornisce alle prevendite ed ai servizi di assistenza al cliente completi, compreso consultazione, le raccomandazioni del prodotto e la manutenzione tecniche di post-vendite, soddisfare le esigenze del cliente ed assicurare la soddisfazione del cliente. |
|
||||
* frequente Q&A
le considerazioni 1.What dovrebbero essere fatte quando personalizza i cavi del tronco di MPO?
Lunghezza genere del cavo del tronco di MPO/materiale del cavo di tipo e di conteggio (materiale) del rivestimento /Fiber/della norma di perdita dei connettori di MPO (maschii/femmina) /Insertion per i connettori/preferenza di colore/i requisiti e richieste d'etichettatura di personalizzazione.
2.How assicuriamo la stabilità dei nostri cavi del tronco di MPO?
JFOPT assicura la stabilità dei nostri cavi del tronco di MPO con prova rigorosa. Tutti i nostri cavi del tronco di MPO subiscono l'interferometria 3D che prova e superano la prova di perdita di inserzione, garantente la prestazione stabile.
3.What è il nostro termine di consegna?
Con una capacità di produzione mensile di oltre 30.000 connettori di MPO, possiamo assicurare la consegna rapida per rispondere subito alle vostre esigenze.
4.What che altri prodotti in relazione con MPO noi offrono?
Oltre ai cavi del tronco di MPO, inoltre forniamo altri prodotti in relazione con MPO quali i "loopback" di MPO, gli attenuatori di MPO, gli adattatori maschio--femminili di MPO ed i saltatori della TA.
