Luogo di origine:
La Cina
Marca:
JFOPT
Certificazione:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
Numero di modello:
MPO-LC 3.0-2.0mm
Contattici

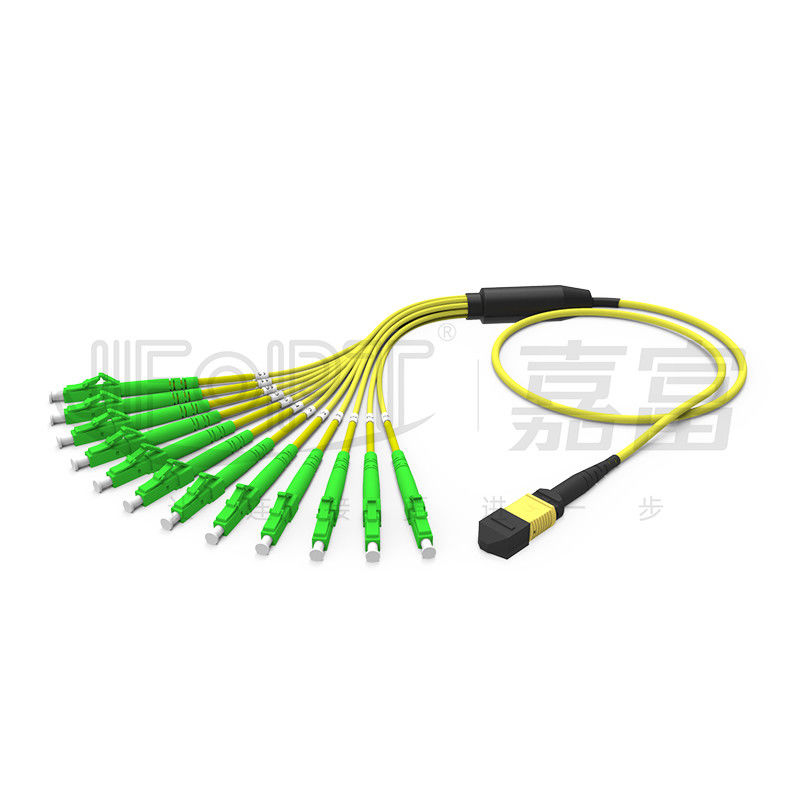

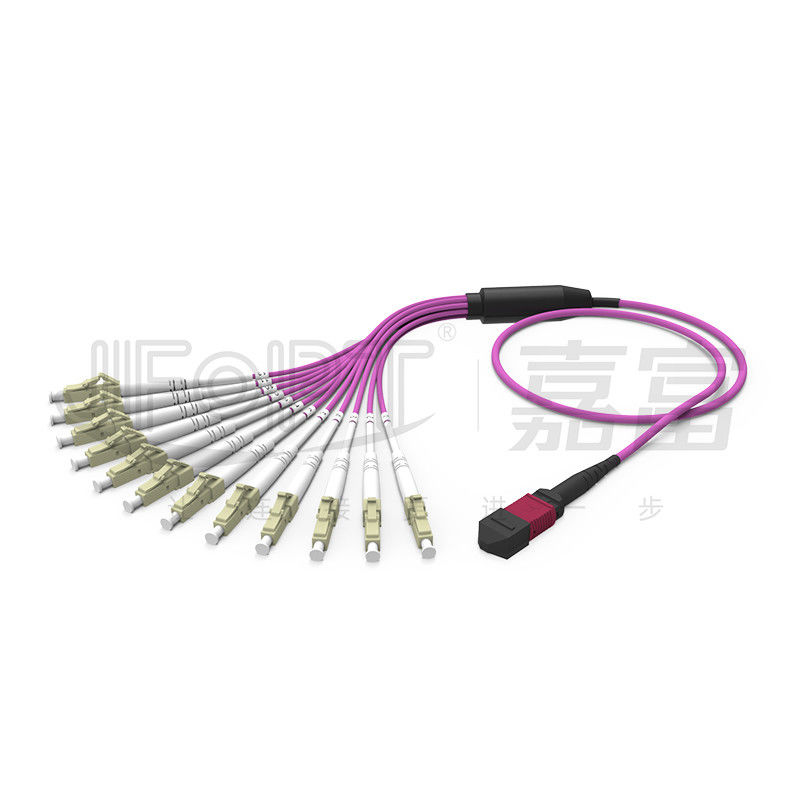

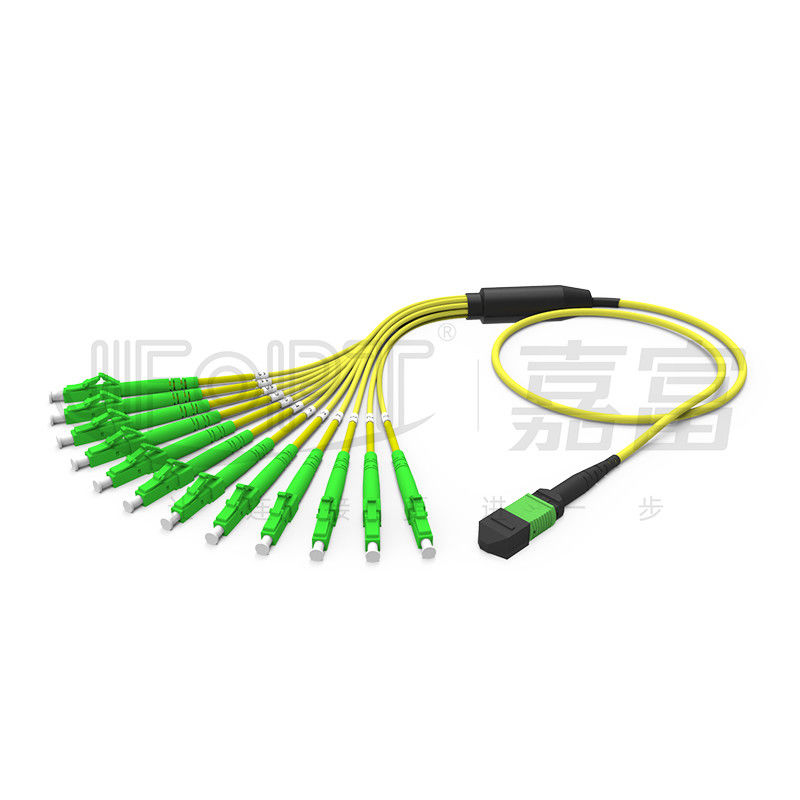

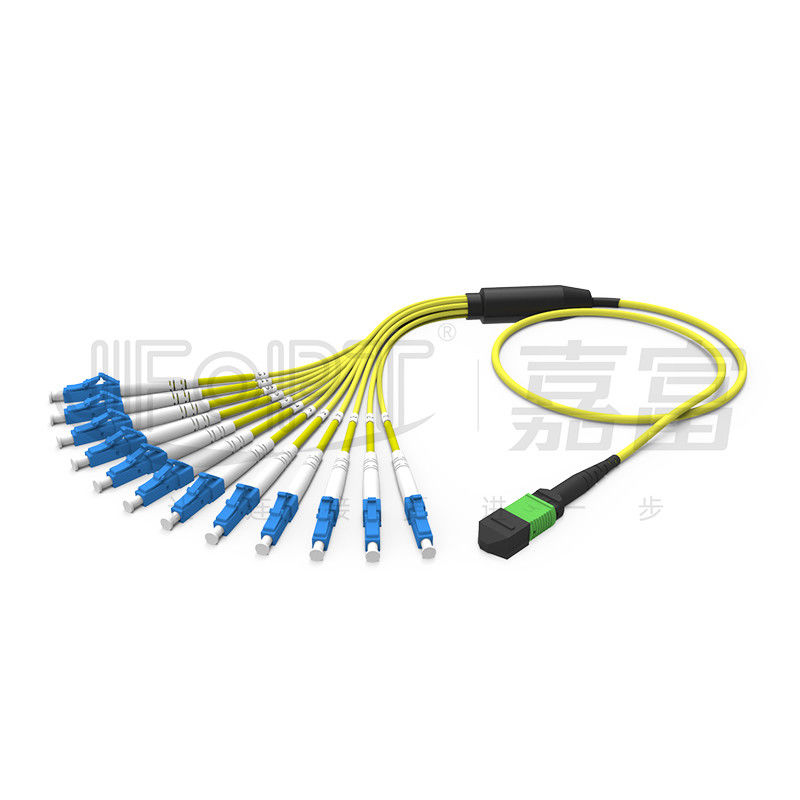

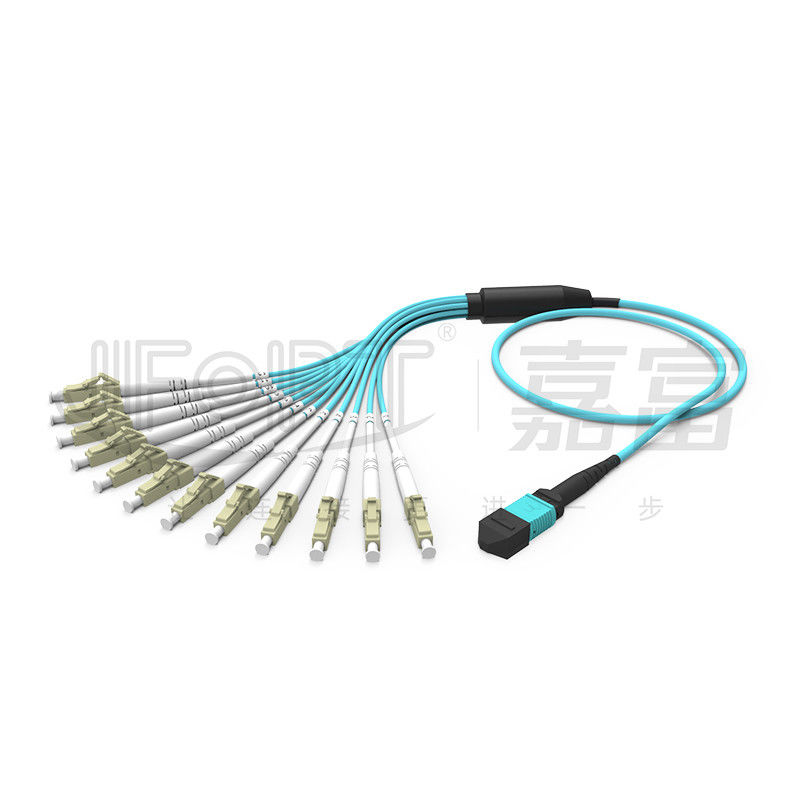

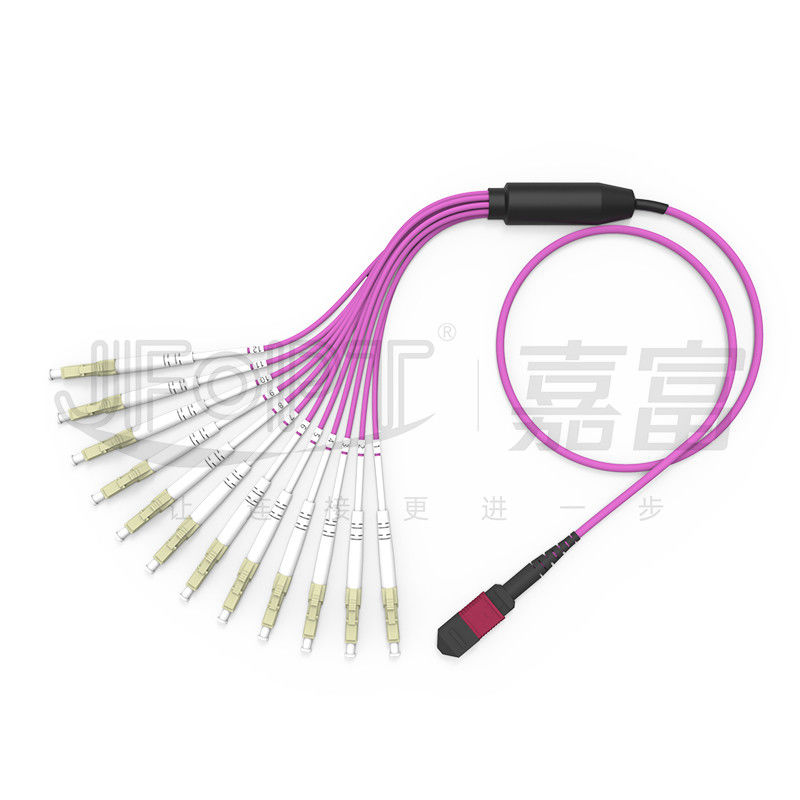

Cavo di toppa del ramo di MPO-LC 3,0 Mini Cable 2.0mm
Il cavo di toppa del ramo di MPO-LC è progettato per convergenza del segnale ottico nei telai di distribuzione o il segnale che spacca in moduli ottici, comunemente usato nell'aggiornamento delle reti 40G/100G. Il MPO al cavo di toppa del ramo di 2.0mm LC è disponibile nelle configurazioni di 8/12/16/24 delle fibre. Il connettore di MPO può essere personalizzato con i fermagli maschii o, mentre il connettore di LC può essere selezionato come semplice o duplex (personalizzazione del canale di TX/RX). La lunghezza del ramo può essere personalizzata per la lunghezza, l'uscita, o le lunghezze uguale di pendenza, tra altre opzioni.
* caratteristiche
|
①Ramo con la guaina di 2.0mm per installazione e protezione facili
|
②Corredo personalizzabile di uscita per abbinare altri cavi esterni singolo/rivestimento doppio del diametro mini
|
|
|
|
③Il ramo di LC può essere selezionato come la lunghezza uguale o lunghezza disuguale per spiegamento flessibile
|
④termine 100% della fabbrica e provare per assicurare prestazione di trasmissione affidabile
|
|
|
|
* applicazioni
cablaggio della rete del centro 1.Data.
Sistemi delle comunicazioni ottiche 2.40G/100G, moduli ottici di QSFP.
sistemi di comunicazione ottici 3.Fiber, reti tv via cavo, reti delle Telecomunicazioni.
reti di area 4.Local (LANs), reti in area geografica (WAN), FTTx.
* parametri del connettore di MPO
|
Tipo del connettore |
Perdita di inserzione |
Attenuazione di riflessione |
|||
|
Tipico |
Massimo |
||||
|
Connettore di MPO |
Norma di MP |
0.2dB |
0.75dB |
APC≥60dB |
|
|
MP con poche perdite |
0.1dB |
0.35dB |
|||
|
Norma di millimetro |
0.2dB |
0.6dB |
PC≥25dB |
||
|
Millimetro con poche perdite |
0.1dB |
0.35dB |
|||
|
Maschio/femminile |
Maschio: con il Pin, femmina: senza Pin |
||||
* parametri del connettore di LC
|
Caratteristiche del connettore |
Tipo del connettore |
LC |
|||
|
Tipo del fronte dell'estremità |
Monomodale: UPC/APC; Misto: UPC |
||||
|
Tipo del puntale |
Puntale ceramico di biossido di zirconio del grado-Un |
||||
|
Colore d'abitazione del connettore |
Blu/verde/beige/acqua/viola/calce |
||||
|
Perdita di inserzione |
≤0.3dB/≤0.2dB/≤0.15dB |
||||
|
Attenuazione di riflessione |
Monomodale: UPC≥50dB; APC≥60dB; Misto: ≥25dB |
||||
|
Ripetibilità |
≤0.2dB |
||||
|
Intercambiabilità |
≤0.2dB |
||||
* parametri geometrici 3D
|
Oggetti |
Massimo |
Min |
||
|
Raggio di curvatura (millimetri) |
X |
2000 |
-10000 |
|
|
Y |
- |
5 |
||
|
Angolo (°) |
X |
0,15 |
-0,15 |
|
|
Y (APC) |
8,2 |
7,8 |
||
|
Y (PC) |
0,2 |
-0,2 |
||
|
Raggio di curvatura del centro ottico (millimetri) |
- |
1 |
||
|
Altezza della fibra (nanometro) |
3500 |
1000 |
||
|
Differenza di altezza di fibra adiacente (nanometro) |
500 |
N/A |
||
|
Complanare negativo massimo (nanometro) |
300 |
N/A |
||
* parametri del cavo
|
Progetto |
Parametri |
|||
|
Tipo della fibra |
Facoltativo: G652D/G657A1/OM1/OM2/OM3/OM4/OM5 |
|||
|
Numero di fibre |
Facoltativo: 8/12/16/24 |
|||
|
Membro di forza |
Filato di Aramid |
|||
|
Materiale esterno del rivestimento |
Facoltativo: LSZH/PVC/TPU |
|||
|
Diametro esterno del rivestimento |
3.0mm |
|||
|
Colore esterno del rivestimento |
Giallo/arancio/acqua/magenta/abitudine |
|||
|
Resistenza alla trazione (lungo termine) |
80N |
|||
|
Resistenza alla trazione (a breve termine) |
150N |
|||
|
Schiacci la resistenza (lungo termine) |
100N/cm |
|||
|
Resistenza di schiacciamento (a breve termine) |
500N/cm |
|||
|
Raggio di piegamento minimo (dinamica) |
20D |
|||
|
Raggio di piegamento minimo (elettricità statica) |
10D |
|||
|
Temperatura di funzionamento |
-20~60℃ |
|||
|
Temperatura di stoccaggio |
-20~60℃ |
|||
|
Valutazione del fuoco |
Facoltativo: OFN/OFNR/OFNP |
|||
* opzioni di colore del connettore
|
Connettore di MPO |
||||
|
Singolo modo |
Verde |
Giallo |
||
|
Fornisca di rimandi il numero PANTONE 2270C di colore |
Fornisca di rimandi il numero PANTONE 100C di colore |
|||
|
|
|
|||
|
Misto |
Beige |
Acqua |
||
|
Fornisca di rimandi il numero PANTONE 7534C di colore |
Fornisca di rimandi il numero PANTONE 2226C di colore |
|||
|
|
|
|||
|
Viola |
- |
|||
|
Fornisca di rimandi il numero PANTONE 7641C di colore |
||||
|
|
||||
* opzioni di ramificazione
|
|
|
|
Struttura principale del cavo |
|
|
|
|
|
Uscita con le lunghezze uguali |
Uscita con le lunghezze disuguali |
|
|
|
|
Ramo di uscita 0.9mm |
|
|
|
|
|
Ramo di uscita 2.0/3.0mm |
|
* selezione di polarità
|
MPO |
||||
|
|
|
LC |
||||
|
|
* imballaggio del prodotto
|
|
|
|
Borsa antistatica ispessita |
Cartone ispessito |
* forza della fabbrica
|
Professionalità: JFOPT sta mettendo a fuoco sulla produzione dei saltatori di MPO per oltre 10 anni, con competenza professionale e un insieme completo di attrezzatura di prima qualità (SUMIX/JRG/OPTOTEST), può produrre i saltatori di alta qualità ed ad alto rendimento di MPO. |
|
||||
|
Capacità fabbricante: JFOPT ha 5 linee di produzione ed attrezzature di MPO, tenendo conto la produzione veloce ed efficiente di tantissimi saltatori di MPO rispondere alle esigenze del cliente. |
|
||||
|
Controllo di qualità: JFOPT implementa le misure rigorose di controllo di qualità, compreso prova professionale di qualità ed il controllo in ogni fase da acquisizione di materia prima ai processi di produzione. Conduciamo la prova di interferenza 3D di 100%, la prova di perdita di inserzione e l'ispezione del fine-fronte per assicurare la qualità del prodotto. |
|
||||
|
Sviluppo standard: JFOPT può svilupparsi ed attenersi rigorosamente alle norme di produzione del saltatore di MPO secondo i requisiti di cliente, assicurando la consistenza di prodotto e la stabilità della prestazione. |
|
||||
|
Innovazione tecnologica: JFOPT dà l'importanza su innovazione tecnologica ed ha un gruppo professionale di R & S che sviluppa più avanzato e cheesegue continuamente i saltatori di MPO. |
|
||||
|
Servizio e supporto tecnico: JFOPT fornisce alle prevendite ed ai servizi di assistenza al cliente completi, compreso consultazione, le raccomandazioni del prodotto e le riparazioni tecniche di post-vendite, soddisfare le esigenze del cliente ed assicurare la soddisfazione del cliente. |
|
||||
* frequente Q&A
le edizioni 1.What dovrebbero essere considerate quando personalizza i saltatori di MPO?
Lunghezza del saltatore/materiale del cavo/tipo della fibra e numero di fibre/norme di MPO di inserzione di perdita/requisiti di colore/etichette e richieste maschii o femminili di personalizzazione.
2.How assicuriamo i parametri stabili per i nostri saltatori di MPO?
I saltatori del MPO di JFOPT subiscono la prova dell'interferometro 3D di 100% e la prova di 100% IL&RL, assicurando i parametri stabili.
3.What è il nostro termine di consegna?
Abbiamo una capacità di produzione mensile dei connettori di 30.000+ MPO, assicurando la consegna rapida.
4.What che altri prodotti in relazione con MPO noi offrono?
Oltre ai saltatori di MPO, inoltre produciamo i "loopback" di MPO, gli attenuatori di MPO, maschio di MPO agli adattatori femminili, ai saltatori della TA e ad altri prodotti relativi di MPO.
