Luogo di origine:
La Cina
Marca:
JFOPT
Certificazione:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
Numero di modello:
LC/A-LC/A MINI Cable 3.0mm 24core G657A1 gialli
Contattici

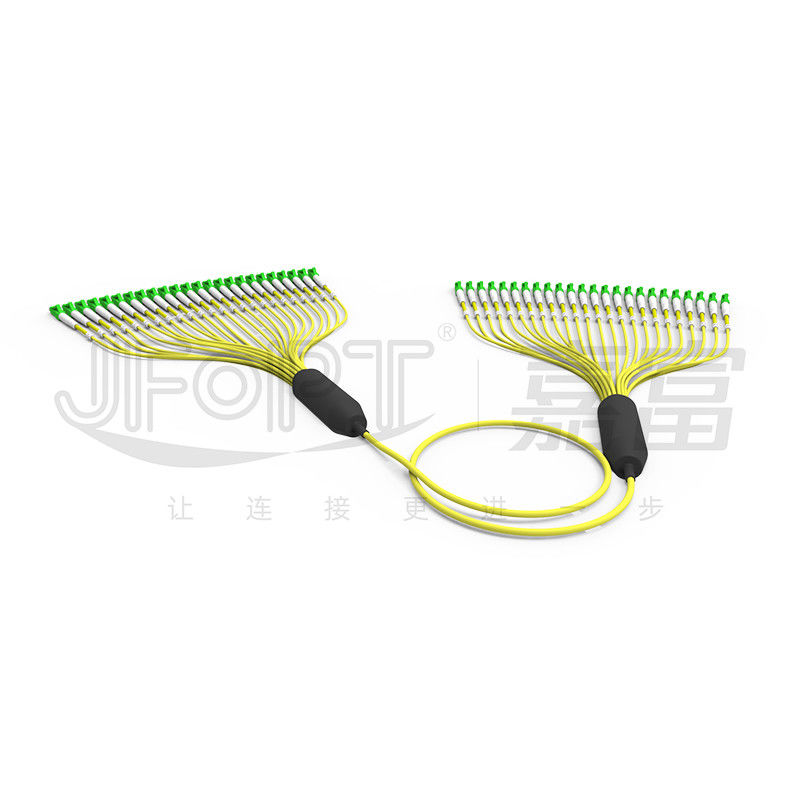

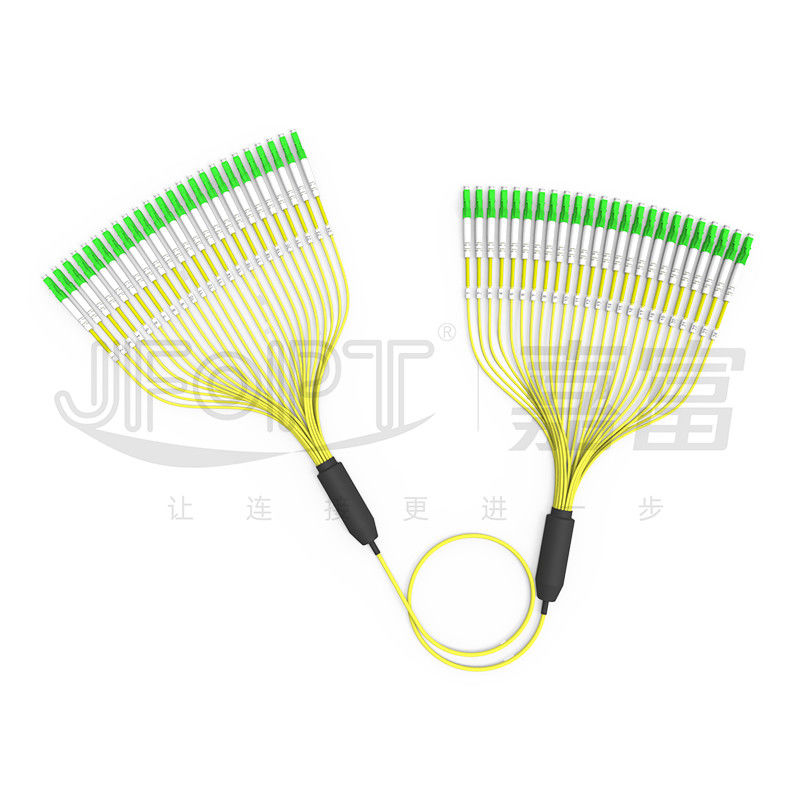

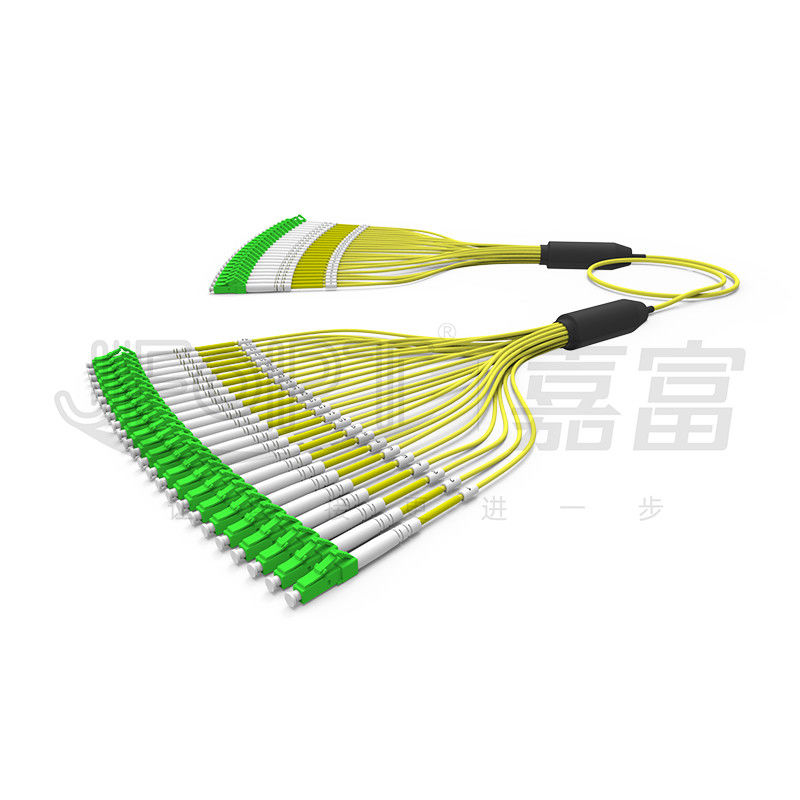

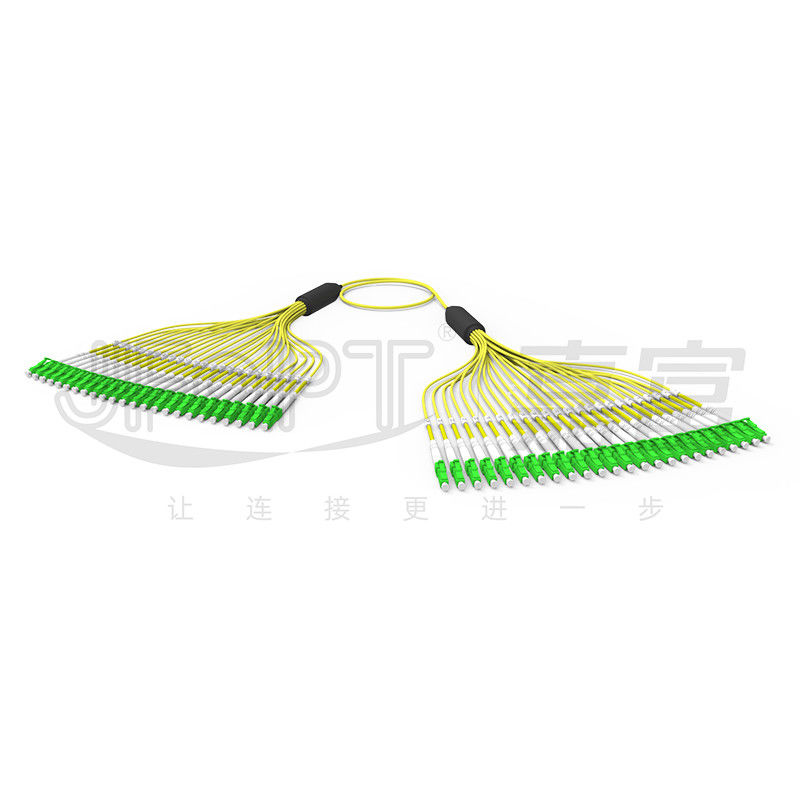

Il cavo Pre-terminato 24 della conduttura del cavo di toppa 3.0mm svuota G657A1 il ramo esterno giallo della guaina LC/APC
Il cavo principale del cavo di toppa pre-terminato 3.0mm di LC/APC-LC/APC usa un singolo 3.0mm mini cavo, che è fabbricato e pre-misura con i connettori nella fabbrica di JFOPT. Tipicamente, i 24 centri che il mini cavo consiste di due insiemi di 12 hanno colorato le fibre stretto-attenuate, il filato del aramid e una singola guaina protettiva. Un insieme delle fibre è distinto dall'altro insieme punteggiando. I cavi di toppa monomodali del pacco prodotti per difetto di JFOPT a usando fibra curvatura-insensibile G657A1 per assicurare stabilità nei piccoli spiegamenti dello spazio. I rami sono fabbricati facendo uso della tecnologia ripiena di gel, significativamente migliorando la loro durata della vita e resistenza alla trazione. I clienti possono scegliere i conteggi differenti del centro del ramo, lunghezze, materiali principali del cavo, colori e personalizzano l'estremità pre-terminata di vari modelli quale FC/SC/ST/E2000 per soddisfare le esigenze di collegamento fra i dispositivi differenti.
* caratteristiche
|
①diametro esterno di 3.0mm, spazio di risparmio dell'installazione |
②Usa la fibra G657A1 per la stabilità migliore della trasmissione |
|
|
|
|
③Connettori di LC disponibili con il unico centro o i rami dual core |
④I rami sono fabbricati facendo uso della tecnologia ripiena di gel per un collegamento più sicuro |
|
|
|
|
⑤Sequenza personalizzabile del canale del ramo |
⑥Tubo sciolto 2.0mm/3.0mm facoltativo/tubo sciolto corazzato |
|
|
|
* applicazioni
reti di accesso 1.Fiber
trasmissione dei dati 2.Fiber
sistemi di comunicazione 3.Fiber, reti tv via cavo, reti di telecomunicazioni
reti di area 4.Local (LANs), reti in area geografica (WAN), FTTx
* parametri del connettore
|
Caratteristiche del connettore |
Tipo del connettore |
LC/SC/FC/ST |
|||
|
Tipo del puntale |
Monomodale: UPC/APC; Misto: UPC |
||||
|
Materiale del puntale |
Biossido di zirconio di categoria A ceramico |
||||
|
Colore del connettore |
Blu/verde/beige/acqua/porpora |
||||
|
Perdita di inserzione |
≤0.3dB/≤0.2dB/≤0.15dB |
||||
|
Attenuazione di riflessione |
Monomodale: ≥ 50dB di UPC; ≥ 60dB dell'APC; Misto: ≥ 25dB |
||||
|
Ripetibilità |
≤0.2dB |
||||
|
Intercambiabilità |
≤0.2dB |
||||
* parametri della geometria 3D (facoltativi)
|
Oggetti |
UPC |
APC |
||||
|
SC/FC/ST |
LC |
SC/FC |
LC |
|||
|
MP |
Millimetro |
MP |
Millimetro |
MP |
MP |
|
|
Raggio di curvatura (millimetri) |
10-25 |
7-25 |
5-12 |
|||
|
Contrappeso dell'apice (μm) |
≤50 |
≤30 |
||||
|
Fibra deprimente (nanometro) |
±100 |
|||||
|
Deviazione di angolo (°) |
0 |
8±0.3 |
||||
|
Deviazione di angolo schiavo (°) |
0 |
±0.5 |
||||
|
Diametro della fibra (μm) |
123-135 |
|||||
* parametri del cavo ottico
|
Progetto |
Parametro |
|||
|
Tipo della fibra |
G652D/G657A1/OM1/OM2/OM3/OM4/OM5 facoltativi |
|||
|
Numero di fibre |
8/12/16/24 facoltativo |
|||
|
Membro di forza |
Filato di Aramid |
|||
|
Materiale esterno del rivestimento |
LSZH facoltativo/PVC/TPU |
|||
|
Diametro esterno del rivestimento |
3.0mm |
|||
|
Colore esterno del rivestimento |
Su misura |
|||
|
Resistenza alla trazione (lungo termine) |
80N |
|||
|
Resistenza alla trazione (a breve termine) |
150N |
|||
|
Schiacci la resistenza (lungo termine) |
100N/cm |
|||
|
Resistenza di schiacciamento (a breve termine) |
500N/cm |
|||
|
Raggio di piegamento minimo (dinamica) |
20D |
|||
|
Raggio di piegamento minimo (elettricità statica) |
10D |
|||
|
Temperatura di funzionamento |
-20~60℃ |
|||
|
Temperatura di stoccaggio |
-20~60℃ |
|||
|
Valutazione del fuoco |
OFN facoltativi/OFNR/OFNP |
|||
* opzioni di ramificazione
|
Struttura principale del cavo |
|
|
|
|
|
Uscita con la lunghezza uguale |
Uscita con la lunghezza disuguale |
|
|
|
|
Ramificazione del fber con il tubo dei gabinetti di 0.9mm |
|
|
|
|
|
Ramificazione del fber con il tubo dei gabinetti di 2.0/3.0mm |
|
|
|
|
* imballaggio del prodotto
|
|
|
|
Imballaggio ispessito della borsa |
Imballaggio ispessito della scatola di cartone |
* forza della fabbrica
|
Specializzazione: JFOPT ha accumulato gli anni di esperienza di processo di produzione dei saltatori del gran-centro, assicurando estremamente - le perdite basse e la durata della vita lunga negli ambienti complessi. |
|
||||
|
Capacità fabbricante: JFOPT ha 5 linee di produzione ed attrezzature, fornite delle tagliatrici di grande diametro professionali del cavo multipolare, della bobina veloce, efficiente ed ordinata di assicurazione di vari cavi del gran-centro per la consegna rapida. |
|
||||
|
Controllo di qualità: JFOPT implementa le misure rigorose di controllo di qualità ed indirizza tutte le anomalie trovate comunemente in cavi del gran-centro con l'ottimizzazione di qualità di materia prima. Il processo di produzione dei connettori subisce la prova 100% e l'ispezione. |
|
||||
|
Sviluppo standard: JFOPT può personalizzare il colore, il diametro esterno, il tipo e la quantità della fibra e la struttura a camicia di cavi di saltatore secondo i requisiti di cliente. Provi il sigillamento ed i disegni di organizzazione sono usati per assicurare a prodotto le caratteristiche tecniche e la consistenza attraverso gli ordini differenti in lotti. |
|
||||
|
Innovazione tecnologica: JFOPT sottolinea l'innovazione tecnologica ed ha un gruppo professionale di R & S dedicato a sviluppare i saltatori avanzati ed ad alto rendimento della fibra. |
|
||||
|
Servizio e supporto tecnico: JFOPT fornisce alle prevendite ed ai servizi di assistenza al cliente completi, compreso consultazione tecnica, le raccomandazioni del prodotto e la manutenzione post-vendita, soddisfare le esigenze del cliente ed assicurare la soddisfazione del cliente. |
|
||||
* Q&A frequente
1.What dovrebbe essere considerato quando personalizza i cavi di toppa a fibra ottica standard?
Lunghezza totale diametro del cavo di toppa/lunghezza del ramo/cavo di ramo/materiale del cavo a fibre ottiche/tipo della fibra e numero di centri/colore/requisiti d'etichettatura ed altri di personalizzazione.
2.How assicuriamo la stabilità dei nostri cavi di toppa a fibra ottica standard?
I cavi di toppa a fibra ottica di JFOPT subiscono una progettazione trattata per assicurare che 100% dei connettori passi la prova di perdita di inserzione e l'ispezione del fine-fronte, garantenti i parametri stabili.
3.What è il nostro termine di consegna?
Per i prodotti standard, il nostro termine di consegna è controllato in 5 giorni lavorativi, assicurando la spedizione rapida.
