Luogo di origine:
Cina
Marca:
JFOPT
Certificazione:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
Numero di modello:
MPO-MPO 12C SM G657A1/G657A2 3.0 LSZH A/B Variazione di polarità
Contattici

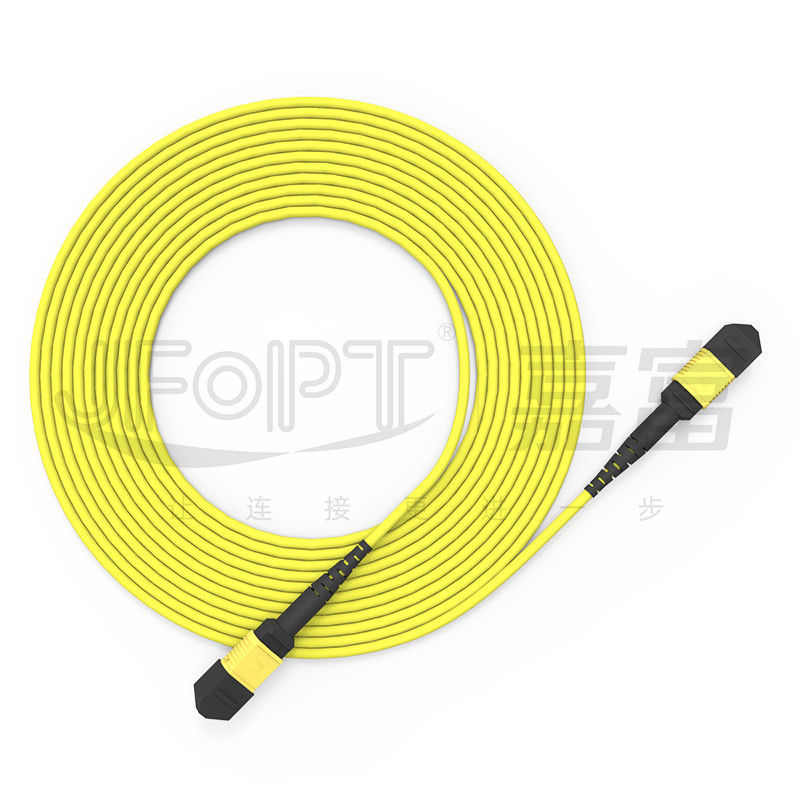

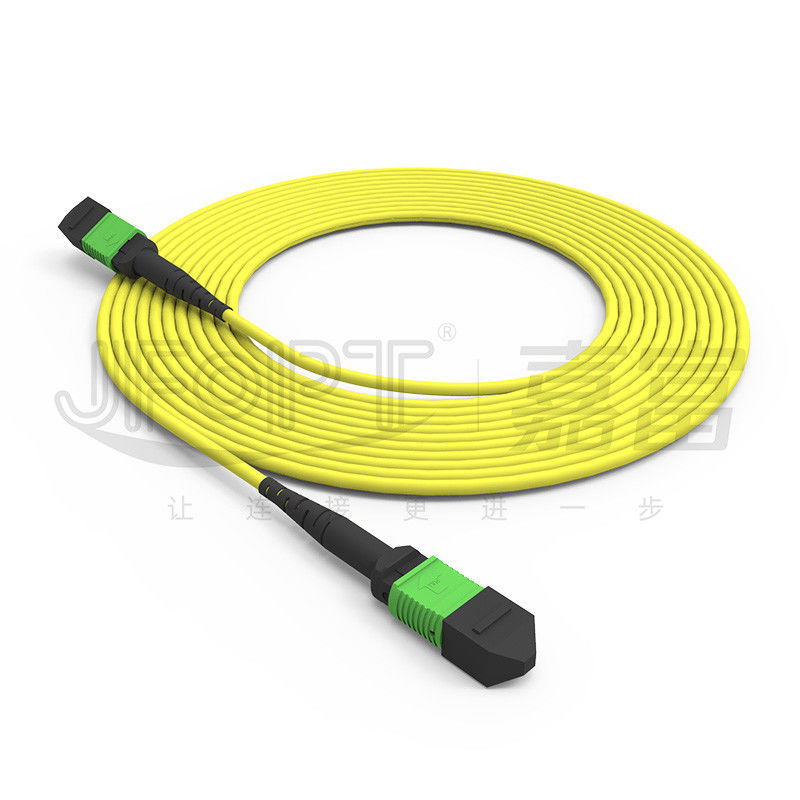

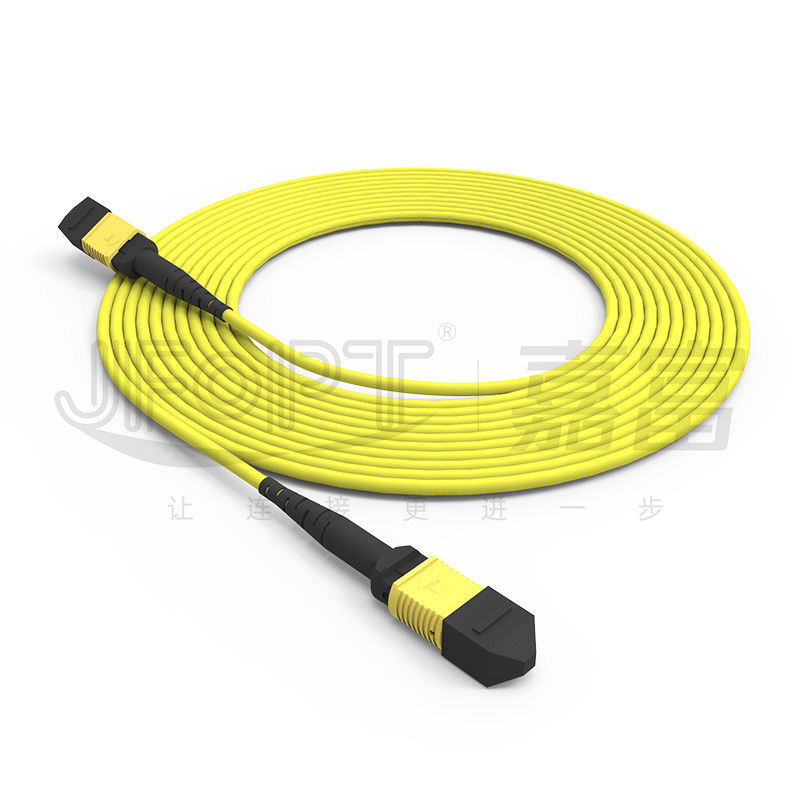

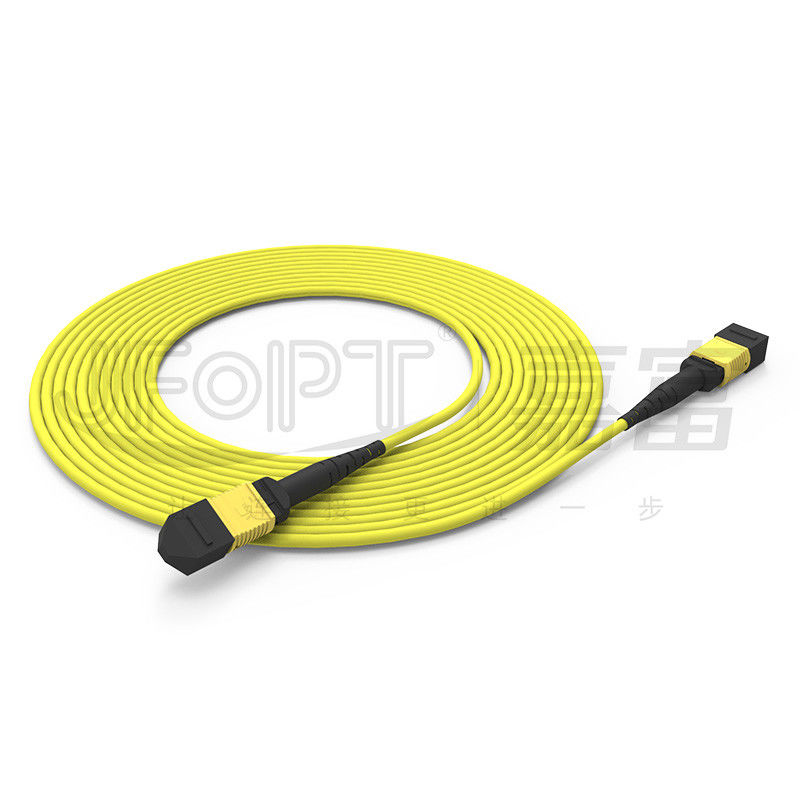

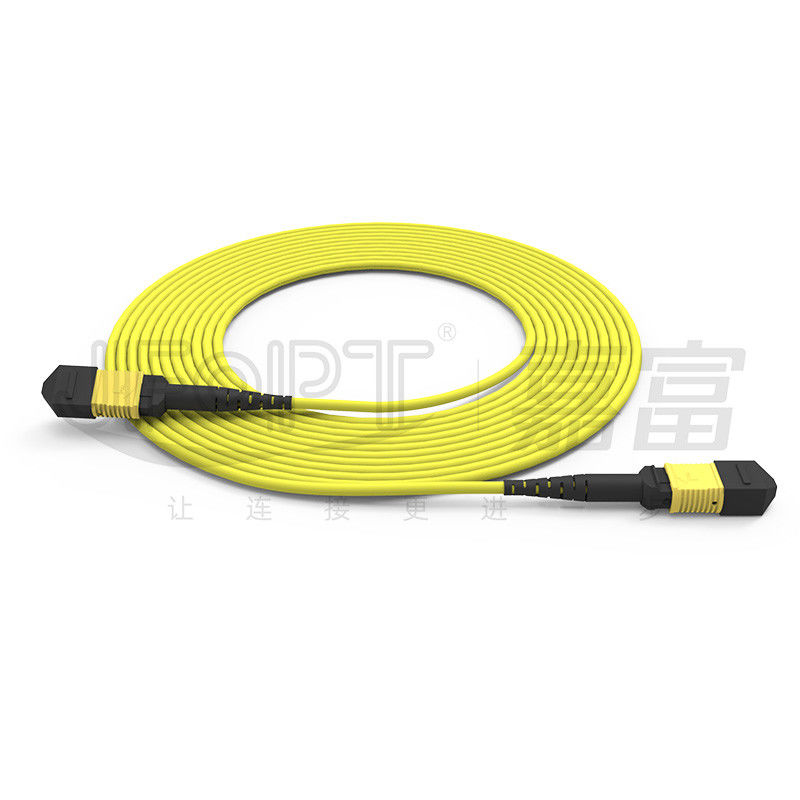

MPO-MPO 12-Core Single-Mode G657A1/G657A2 3.0 LSZH A/B Polarity Reversal Trunk Patch Cord
Nei sistemi di cablaggio complessi all'interno del data center, c'è spesso un problema di polarità del jumper MPO non corretta, che può causare connessioni fallite,causare ritardi nella costruzione in loco e superare le stime di bilancioLa JFOPT ha introdotto un jumper MPO a 12 core con inversione della polarità per affrontare completamente questa sfida.Questo MPO jumper con inversione della polarità consente di passare senza soluzione di continuità tra polarità A e B, offrendo una maggiore flessibilità nel cablaggio della fibra ottica e riducendo la complessità del cablaggio.e si può facilmente passare tra polarità A e B spingendo la custodia all'indietro, utilizzando i tasti K mobili per estrarre o nascondere, rendendo l'inversione di polarità un processo semplice e senza problemi.puoi eliminare le frustrazioni causate dalle polarità errate e risolvere senza sforzo questi problemi.
* Caratteristiche
|
①Inversione della polarità A/B |
②Non servono strumenti per invertire la situazione |
||||
|
|
|
||||
|
③Non è necessario rimuovere l'alloggiamento durante l'inversione |
④Cablaggio flessibile, riduzione della complessità della costruzione in cantiere |
||||
|
|
|
||||
|
⑤Opzioni mono-modo: G657A1/G657A2; Opzioni multi-modo: OM3/OM4/OM5 |
- |
||||
|
|
- |
||||
* Applicazioni
1- Cablaggio della sala data center.
2.40G/100G sistemi di comunicazione ottica, moduli ottici QSFP.
3- sistemi di comunicazione in fibra ottica, reti di televisione via cavo, reti di telecomunicazione.
4.Reti locali (LAN), reti di ampia area (WAN), FTTx.
* Parametri del connettore MPO
|
Tipo di connettore |
Perdita di inserimento |
Risultato di perdita |
|||
|
Tipico |
Massimo |
||||
|
Collegamento MPO |
Norma SM |
0.2 dB |
00,75 dB |
APC≥60dB |
|
|
SM Basse perdite |
0.1 dB |
0.35 dB |
|||
|
Standard MM |
0.2 dB |
00,6 dB |
PC≥25dB |
||
|
MM Basse perdite |
0.1 dB |
0.35 dB |
|||
|
Maschio/femmina |
Maschio: con pin, femmina: senza pin |
||||
* Parametri geometrici 3D
|
Articolo 2 |
Max. |
Min. |
||
|
Raggio di curvatura (mm) |
X |
2000 |
- 10.000. |
|
|
Y |
- |
5 |
||
|
Angolo (°) |
X |
0.15 |
- Zero.15 |
|
|
Y ((APC) |
8.2 |
7.8 |
||
|
Y(PC) |
0.2 |
- Zero.2 |
||
|
Raggio di curvatura del nucleo ottico (mm) |
- |
1 |
||
|
Altezza della fibra (nm) |
3500 |
1000 |
||
|
Differenza di altezza delle fibre adiacenti (nm) |
500 |
N/A |
||
|
Coplanare massimo negativo (nm) |
300 |
N/A |
||
* Parametri del cavo ottico
|
Articolo |
Parametro |
|||
|
Tipo di fibra |
Opzionale G652D/G657A1/OM1/OM2/OM3/OM4/OM5 |
|||
|
Numero di fibre |
Opzionale 8/12/16/24 |
|||
|
Membro della forza |
Fabbricazione a partire da fibre sintetiche |
|||
|
Materiale della giacca esterna |
LSZH/PVC/TPU facoltativo |
|||
|
Diametro della giacca esterna |
3.0 mm |
|||
|
Colore della giacca esterna |
Giallo / Arancione / Verde / Heather Violet / Personalizzazione |
|||
|
Resistenza alla trazione (a lungo termine) |
80N |
|||
|
Resistenza alla trazione (a breve) |
150N |
|||
|
Forza di schiacciamento (a lungo termine) |
100 N/cm |
|||
|
Forza di schiacciamento (a breve termine) |
500 N/cm |
|||
|
Radius minimo di piegatura (dinamico) |
20D |
|||
|
Radius minimo di piegatura (statico) |
10D |
|||
|
Temperatura di funzionamento |
-20~60°C |
|||
|
Temperatura di conservazione |
-20~60°C |
|||
|
Classificazione del fuoco |
Numero opzionale di OFN/OFNR/OFNP |
|||
|
Articolo |
Parametro |
|||
|
Tipo di fibra |
Opzionale G652D/G657A1/OM1/OM2/OM3/OM4/OM5 |
|||
|
Numero di fibre |
2 ~ 12 |
|||
|
Membro della forza |
Fabbricazione a partire da fibre sintetiche |
|||
|
Materiale della giacca esterna |
LSZH/PVC/TPU facoltativo |
|||
|
Diametro della giacca esterna |
2.5x5.0 mm |
|||
|
Colore della giacca esterna |
Giallo / Arancione / Verde / Heather Violet / Personalizzazione |
|||
|
Resistenza alla trazione (a lungo termine) |
100N |
|||
|
Resistenza alla trazione (a breve) |
200 N |
|||
|
Forza di schiacciamento (a lungo termine) |
200 N/cm |
|||
|
Forza di schiacciamento (a breve termine) |
500 N/cm |
|||
|
Radius minimo di piegatura (dinamico) |
50 mm |
|||
|
Radius minimo di piegatura (statico) |
30 mm |
|||
|
Temperatura di funzionamento |
-20~60°C |
|||
|
Temperatura di conservazione |
-20~60°C |
|||
|
Classificazione del fuoco |
Numero opzionale di OFN/OFNR/OFNP |
|||
*Opzioni di colore della custodia del connettore
|
connettore MPO |
||||
|
SM |
Verde |
Giallo |
||
|
Numero di colore di riferimento PANTONE 2270C |
Numero di colore di riferimento PANTONE 100C |
|||
|
|
|
|||
|
MM |
Bianco |
Acqua |
||
|
Numero di colore di riferimento PANTONE 7534C |
Numero di colore di riferimento PANTONE 2226C |
|||
|
|
|
|||
|
Viola |
- |
|||
|
Numero di colore di riferimento PANTONE 7641C |
||||
|
|
||||
* Opzioni di avvio
|
Stivale MPO |
||||
|
Tipo |
Specificità |
Cavo applicabile |
Immagine |
Disegni |
|
Stivale rotondo |
3.0 lunghezza dello stivale 33 mm |
3.0/3.2 |
|
|
|
3.0 lunghezza dello stivale 17 mm |
3.0/3.2 |
|
|
|
|
4.0 lunghezza dello stivale 33 mm |
3.8/4.0 |
|
|
|
|
Scarpe quadrate |
3.0 lunghezza dello stivale 25 mm |
3.0/3.2 |
|
|
|
4.0 lunghezza dello stivale 17 mm |
3.8/4.0 |
|
|
|
|
Scaffale a nastro |
2.5*5.0 lunghezza di stivale 22 mm |
2.5 per 5.0 |
|
|
|
Scarpe di fibra di nastro nuda |
Lunghezza di stivale in fibra di nastro nudo 19 mm |
Fibre a nudo nastro |
|
|
* Operazione di polarità intercambiabile
* Selezione della polarità
|
12F Cordone di patch |
||||
|
|
* Imballaggio del prodotto
|
|
|
|
Sacchetti anti-statici ingrossati |
Cartone ingrossato |
* Forza della fabbrica
|
Specializzazione: JFOPT si è concentrata sulla produzione di jumper MPO per più di 10 anni. Con la tecnologia professionale e un set completo di attrezzature di marca di prima classe (SUMIX / JRG / OPTOTEST), può produrre di alta qualità,salti MPO ad alte prestazioni. |
|
||||
|
Capacità di produzione: La JFOPT dispone di 5 linee di produzione di MPO, che consentono la produzione rapida ed efficiente di una grande quantità di cavi tronco MPO per soddisfare le richieste dei clienti. |
|
||||
|
Controllo della qualità: La JFOPT attua rigorose misure di controllo della qualità in ogni fase, dall'approvvigionamento di materie prime ai processi di produzione, con ispezione e monitoraggio della qualità professionale.Conduciamo 100% di test 3D con interferometro/IL&RLtesting/ispezione finale per garantire la qualità del prodotto. |
|
||||
|
Impostazione di norme: La JFOPT può formulare e applicare rigorosamente gli standard di produzione dei jumper MPO in base alle esigenze dell'utente per garantire la coerenza del prodotto e la stabilità delle prestazioni. |
|
||||
|
Innovazione tecnologica: La JFOPT si concentra sull'innovazione tecnologica e dispone di un team di ricerca e sviluppo professionale per sviluppare continuamente jumper MPO con funzioni più avanzate e prestazioni più elevate. |
|
||||
|
Servizio e assistenza tecnica: JFOPT fornisce servizi completi di pre-vendita e post-vendita, tra cui consulenza tecnica, raccomandazione di prodotti, manutenzione post-vendita, ecc.soddisfare le esigenze dei clienti e garantire la soddisfazione dei clienti. |
|
||||
* Frequenti domande e risposte- Sì.
1Quali questioni devono essere prese in considerazione quando si personalizzano i jumper MPO?
Lunghezza del saltatore/Materiale del cavo/Tipo di fibra e numero di fibre/Connettori maschili o femminili/Norme di perdita di inserimento/Requisiti di colore/Etichette e richieste di personalizzazione.
2Come possiamo garantire parametri stabili per i nostri MPO jumper?
I jumper MPO della JFOPT sono sottoposti a 100% di test di interferometro 3D e 100% di test IL&RL, garantendo parametri stabili.
3Qual e' il nostro tempo di consegna?
Abbiamo una capacità di produzione mensile di oltre 30.000 connettori MPO, garantendo una consegna rapida.
4Quali altri prodotti relativi all'MPO offriamo?
Oltre ai jumper MPO, produciamo anche loopback MPO, attenuatori MPO, adattatori MPO maschio-femmina, jumper MT e altri prodotti MPO.
