Luogo di origine:
Cina
Marca:
JFOPT
Certificazione:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
Numero di modello:
MTP 8/12/24 Cores Lookback
Contattici

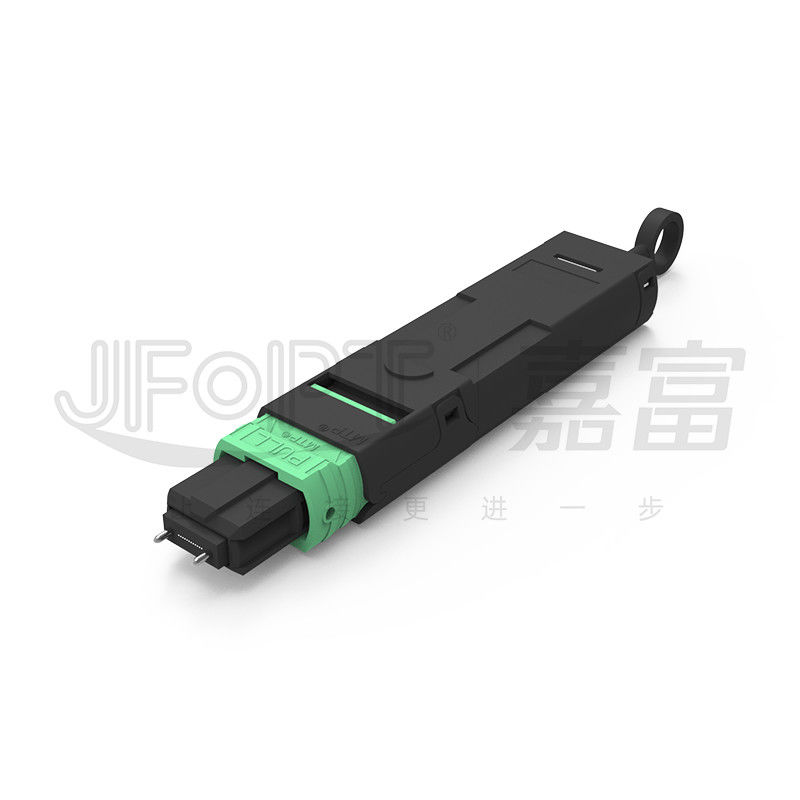

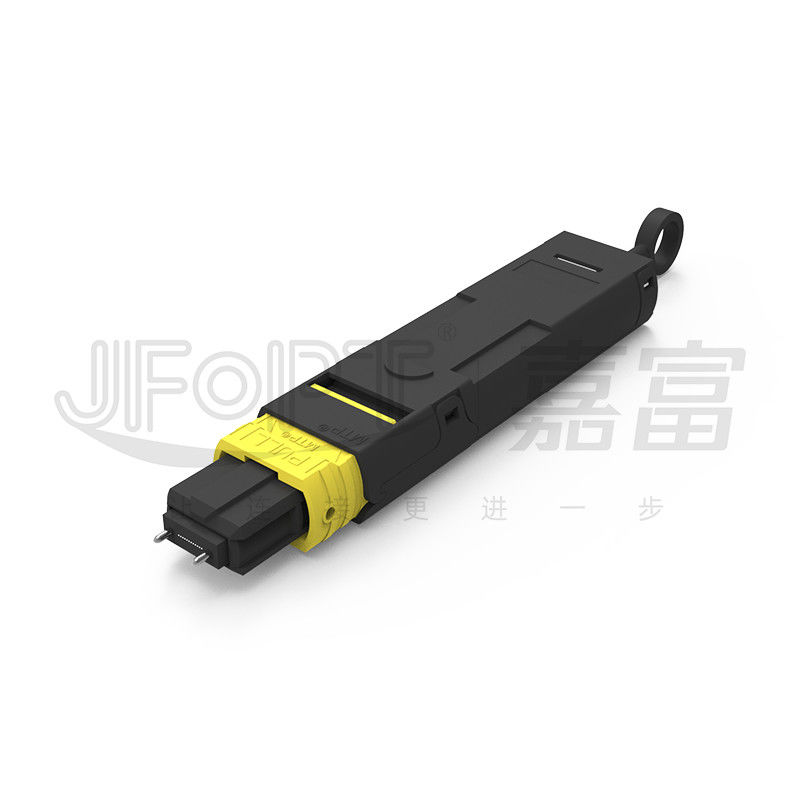

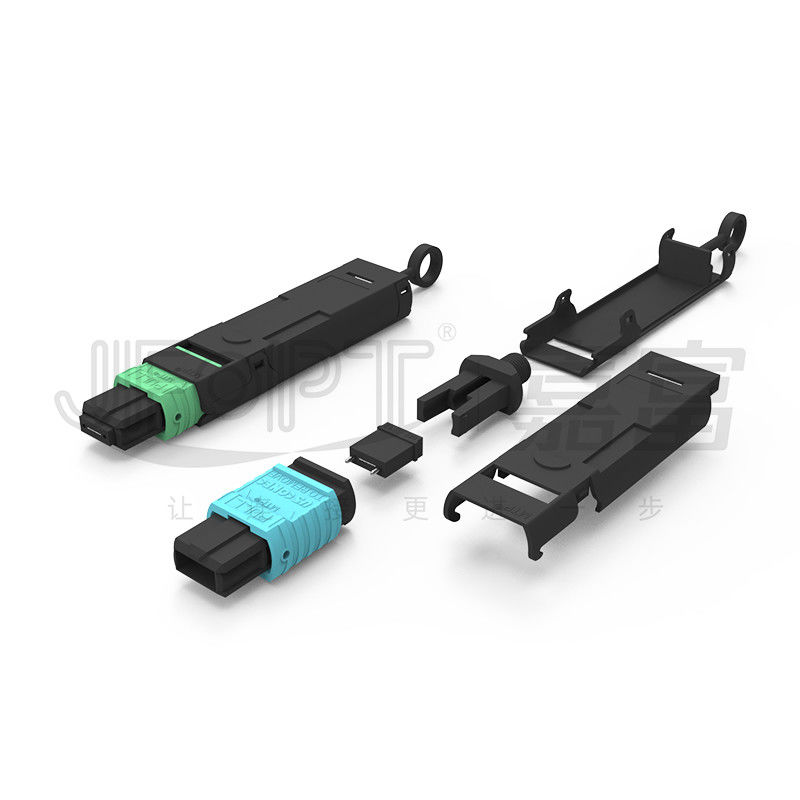

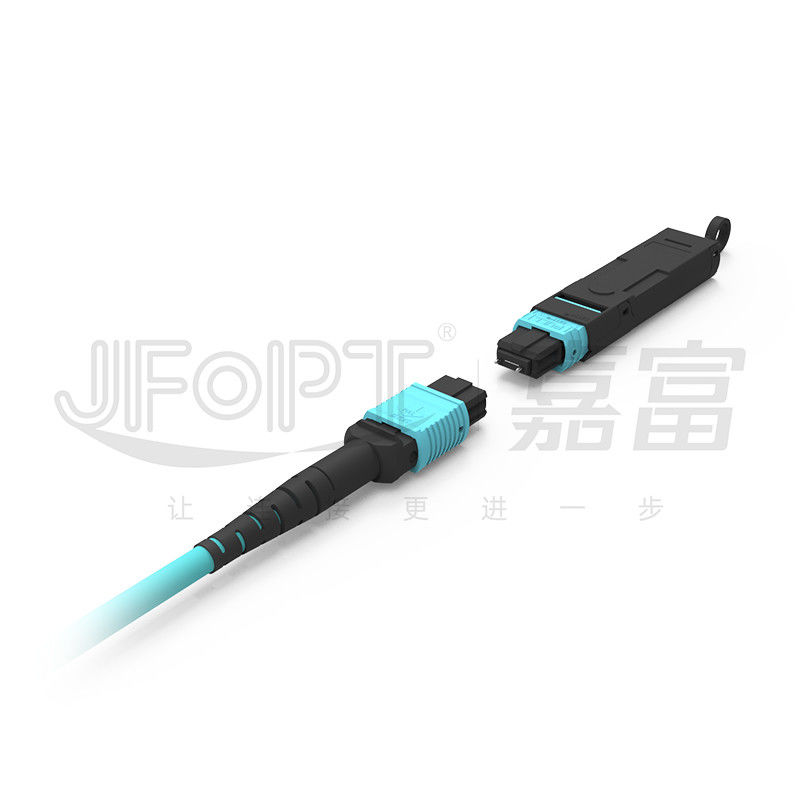

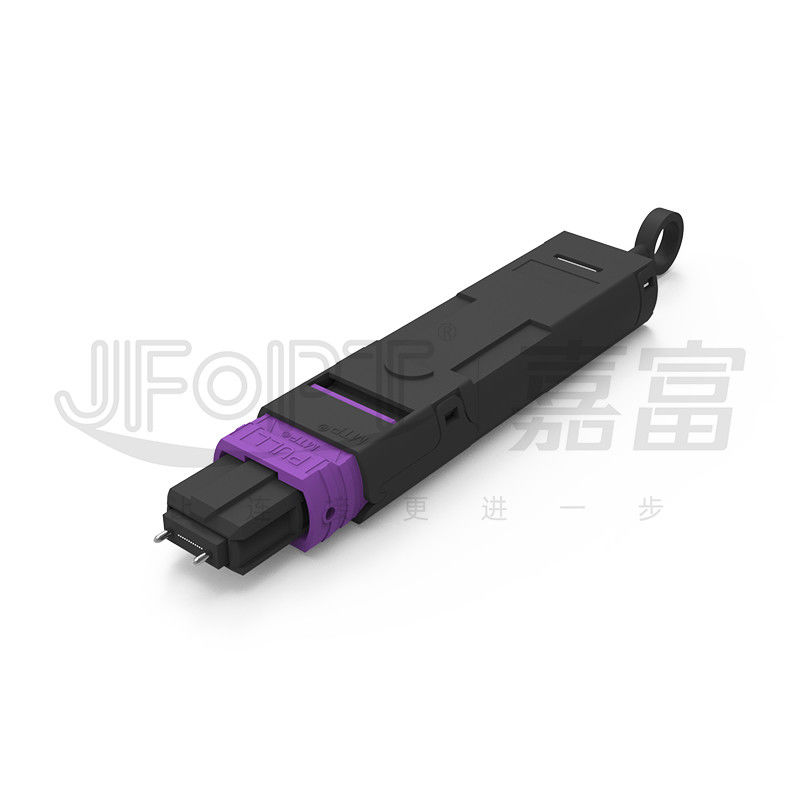

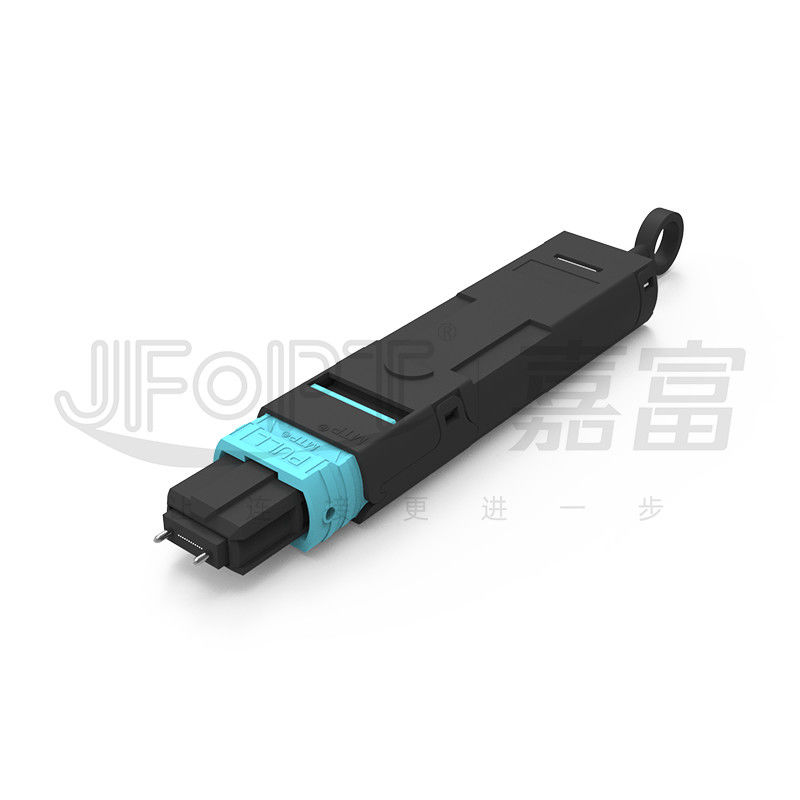

MTP 8-core/12-core/24-core Optical Module Test Loopback
Il MTP Fiber Loopback di JFOPT è ampiamente utilizzato in ambienti di test di comunicazione di rete 40/100G.che consente l'identificazione di varie potenziali anomalie attraverso il segnale di feedback. Questo facilita il test efficace della rete. JFOPT impiega connettori MTP standard e ferrule di alta qualità per garantire l'accuratezza dell'allineamento della fibra.è compatibile con gli adattatori MTP di altre marche, offrendo la versatilità nel suo utilizzo.
* Caratteristiche del prodotto
|
①Compatibile con adattatori di altre marche per una migliore compatibilità |
②Ogni loopback è dotato di un tappo di polvere per prevenire efficacemente la polvere |
||||
|
|
|
||||
|
③La fibra è protetta da un robusto involucro esterno per evitare che si pieghi e si schiacci |
④La lavorazione è eccellente, viene sottoposta a prove in fabbrica per garantire prodotti senza difetti e non danneggiati |
||||
|
|
|
||||
* Applicazioni
1.Debug del sistema ottico
2.Facoltà di risoluzione dei problemi delle fibre
3Centri dati ad alta densità
* Parametri del connettore MTP
|
Tipo di connettore |
Perdita di inserimento |
Risultato di perdita |
|||
|
Tipico |
Massimo |
||||
|
Collegamento MTP |
Norma SM |
0.25 dB |
0.5dB |
APC≥60dB |
|
|
SM Basse perdite |
0.12 dB |
0.25 dB |
|||
|
Standard MM |
0.2 dB |
0.45 dB |
PC≥25dB |
||
|
MM Basse perdite |
0.12 dB |
0.25 dB |
|||
|
Maschio / femmina |
Maschio: con pin, femmina: senza pin |
||||
* Parametri geometrici 3D
|
Articolo 2 |
Max. |
Min. |
||
|
Raggio di curvatura (mm) |
X |
2000 |
- 10.000. |
|
|
Y |
- |
5 |
||
|
Angolo (°) |
X |
0.15 |
- Zero.15 |
|
|
Y ((APC) |
8.2 |
7.8 |
||
|
Y(PC) |
0.2 |
- Zero.2 |
||
|
Raggio di curvatura del nucleo ottico (mm) |
- |
1 |
||
|
Altezza della fibra (nm) |
3500 |
1000 |
||
|
Differenza di altezza delle fibre adiacenti (nm) |
500 |
N/A |
||
|
Coplanare massimo negativo (nm) |
300 |
N/A |
||
* MT Opzioni di ferrule
|
Modalità fibra |
Prestazioni |
Conteggio di fibre |
||
|
SM |
SM standard |
4 canali ((12 fibre) |
||
|
6 canali ((12 fibre) |
||||
|
8 canali ((16 fibre) |
||||
|
12 canali ((24 fibre) |
||||
|
SM MT |
4 canali ((12 fibre) |
|||
|
6 canali ((12 fibre) |
||||
|
12 canali ((24 fibre) |
||||
|
MM |
SM standard |
4 canali ((12 fibre) |
||
|
6 canali ((12 fibre) |
||||
|
8 canali ((16 fibre) |
||||
|
12 canali ((24 fibre) |
||||
|
MM MT |
4 canali ((12 fibre) |
|||
|
6 canali ((12 fibre) |
||||
|
8 canali ((16 fibre) |
||||
|
12 canali ((24 fibre) |
||||
* CSelezione del colore dell'alloggiamento
|
connettore MTP |
||||
|
SM |
Verde |
Giallo |
||
|
Colore di riferimento: PANTONE 346C |
Colore di riferimento: PANTONE 106C |
|||
|
|
|
|||
|
MM |
Bianco |
Nero |
||
|
Colore di riferimento: PANTONE 7534U |
Colore di riferimento: PANTONE Nero 6C |
|||
|
|
|
|||
|
Acqua |
Heather Violet |
|||
|
Colore di riferimento: PANTONE 310C |
Colore di riferimento: PANTONE 1905C |
|||
|
|
|
|||
|
Munsell Violet |
Magenta |
|||
|
Colore di riferimento: PANTONE 2587C |
Colore di riferimento: PANTONE 208C |
|||
|
|
|
|||
|
Verde calce |
- |
|||
|
Colore di riferimento: PANTONE 375C |
||||
|
|
||||
*Selezione della polarità
|
24F Cordone di patch |
||||
|
|
* Imballaggio del prodotto
|
|
|
|
Sacchetti anti-statici ingrossati |
Imballaggi rinforzati |
* Forza della fabbrica
|
Specializzazione: Con oltre 10 anni di attenzione per i saltatori MTP, JFOPT dispone di una competenza professionale e di un set completo di attrezzature di prim'ordine (SUMIX/JRG/OPTOTEST),che consentono la produzione di saltatori MTP di alta qualità e prestazioni elevate. |
|
||||
|
Capacità di produzione: La JFOPT dispone di 5 linee di produzione MTP e di attrezzature per produrre una grande quantità di saltatori MTP in modo rapido ed efficiente per soddisfare le richieste dei clienti. |
|
||||
|
Controllo della qualità: La JFOPT attua rigorose misure di controllo della qualità in ogni fase, dall'approvvigionamento di materie prime ai processi di produzione, con ispezione e monitoraggio della qualità professionale.Conduciamo il 100% di test 3D con interferometro/test IL&RL/ispezione finale per garantire la qualità del prodotto. |
|
||||
|
Normalizzazione: JFOPT può personalizzare e rispettare rigorosamente gli standard di produzione per i saltatori MTP in base alle esigenze del cliente, garantendo la coerenza e la stabilità delle prestazioni dei prodotti. |
|
||||
|
Innovazione tecnologica: JFOPT pone l'accento sull'innovazione tecnologica e dispone di un team di ricerca e sviluppo professionale dedicato allo sviluppo di saltatori MTP più avanzati e più performanti. |
|
||||
|
Servizio e assistenza tecnica: JFOPT fornisce servizi completi di pre-vendita e post-vendita, inclusi consulenza tecnica, raccomandazioni sui prodotti e manutenzione post-vendita,soddisfare le esigenze dei clienti e garantire la soddisfazione dei clienti. |
|
||||
* Frequenti domande e risposte- Sì.
1.Che cosa deve essere considerato quando si personalizza un adattatore loopback MTP?
Tipo e numero di fibre / genere del connettore / sequenza del filo / standard di perdita di inserimento / colore / etichettatura e altri requisiti di personalizzazione.
2Come possiamo garantire la stabilità dei parametri dell'adattatore MTP?
I saltatori MTP della JFOPT sono sottoposti a 100% di test di interferenza 3D e 100% di test di perdita di inserimento per garantire la stabilità dei parametri.
3Qual e' il nostro tempo di consegna?
Possiamo produrre oltre 30.000 connettori MTP al mese, garantendo una consegna rapida per i vostri ordini.
